Focolari in ghisa
Si otterrà quindi:
• una maggiore sicurezza
• un aumento del calore creato dalla circolazione d'aria attorno all'apparecchio.
La griglia di sfiato calore (Fig. 16 pos. 6 ) va installata sulla parte superiore della cappa a circa 20 cm
dal soffitto. Questa deve sempre essere installata in quanto
fuoriuscire nel locale il calore accumulato all'interno della cappa (sovrapressione).

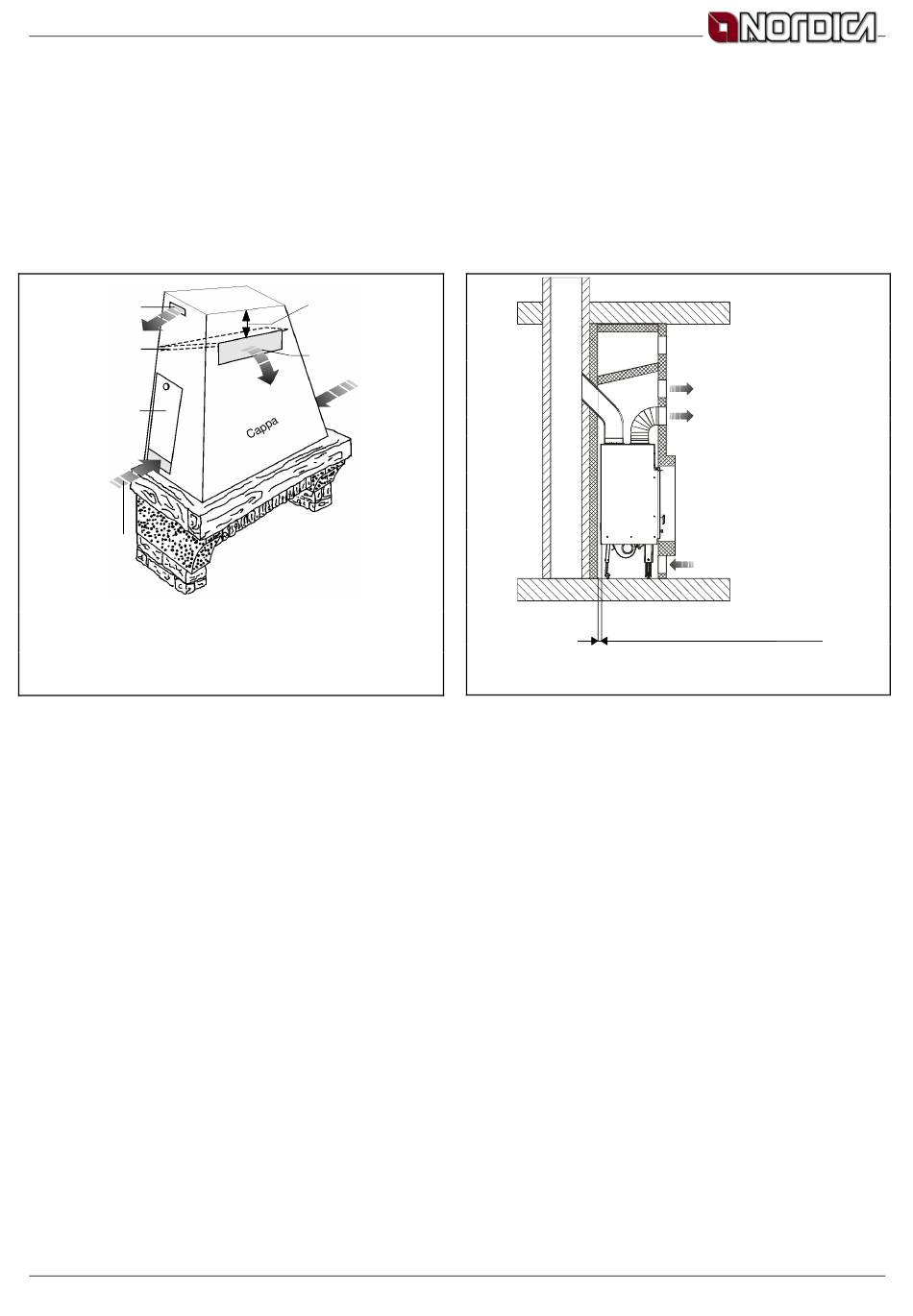

1) Ventilazione
2)Deflettore
3) Sportello
d'ispezione
4)
Ventilazione
bassa
entrata aria
Fig. 14

7.1. PRESA D'ARIA ESTERNA

Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa
sufficiente aria per la combustione e la riossigenazione dell'ambiente stesso. Ciò significa che, attraverso
apposite aperture comunicanti con l'esterno, deve poter circolare aria per la combustione anche a porte e
finestre chiuse.
•
La presa d'aria deve essere posizionata in modo da non poter essere ostruita
•
Essere comunicante con il locale d'installazione dell'apparecchio ed essere protetta con una
griglia.
•
La superficie minima non deve essere inferiore a 200cm2.
•
Qualora l'afflusso d'aria fosse ottenuto attraverso aperture comunicanti con l'esterno di
locali adiacenti sono da evitare prese d'aria in collegamento con garage, cucine, bagni,
centrali termiche.
Istruzioni per l'installazione, l'uso e la manutenzione – IT – Rev.07
30 cm
5) Ventilazione
alta uscita aria
calda
la sua funzione è quella di lasciare
1000 cm
2
750 cm
Distanza post. e lat. min. 5 cm
Fig. 15
2
10cm
13
