(3) Rivestimento isolante provvisto
di foglio di alluminio esterno
(4) Sportello per pulizia
(5) Presa aria esterna
(10) Distanza posteriore e laterali
minimo 10 cm

8. COLLEGAMENTO E MANUTENZIONE VENTILAZIONE

I nostri focolari possono essere dotati di opportune carenature zincate (OPTIONAL) sulle quali possono
essere installati kit di ventilatori (OPTIONAL) adatti a migliorare la distribuzione del calore attraverso la
ventilazione del solo ambiente di installazione oppure del locale adiacente (v. CAP. 6).
L'accensione e la regolazione viene effettuata tramite l'apposita centralina in dotazione la quale dovrà
essere installata lontana da fonti di calore dirette. Il kit é dotato di un termostato (TM) che fa avviare i
ventilatori quando l'apparecchio è adeguatamente riscaldato e li arresta quando è parzialmente freddo.
COLLEGAMENTO:
Collegare il cavo di alimentazione della centralina ad un interruttore bipolare completo di fusibili
(Alimentazione 230 Vac 50 Hz, indispensabile il corretto collegamento all'impianto di messa a terra).
La centralina e l'impianto dovranno essere installate e collegate da personale abilitato secondo le
norme vigenti.(Vedi Cap.1)
AVVERTENZA:
Il COMANDO deve essere alimentato in rete con a monte
un interruttore generale differenziale di linea come dalle
vigenti normative. Il corretto funzionamento del comando è
garantito solamente per l'apposito motore per il quale è
stato costruito. L'uso improprio solleva il costruttore da
ogni responsabilità.
14

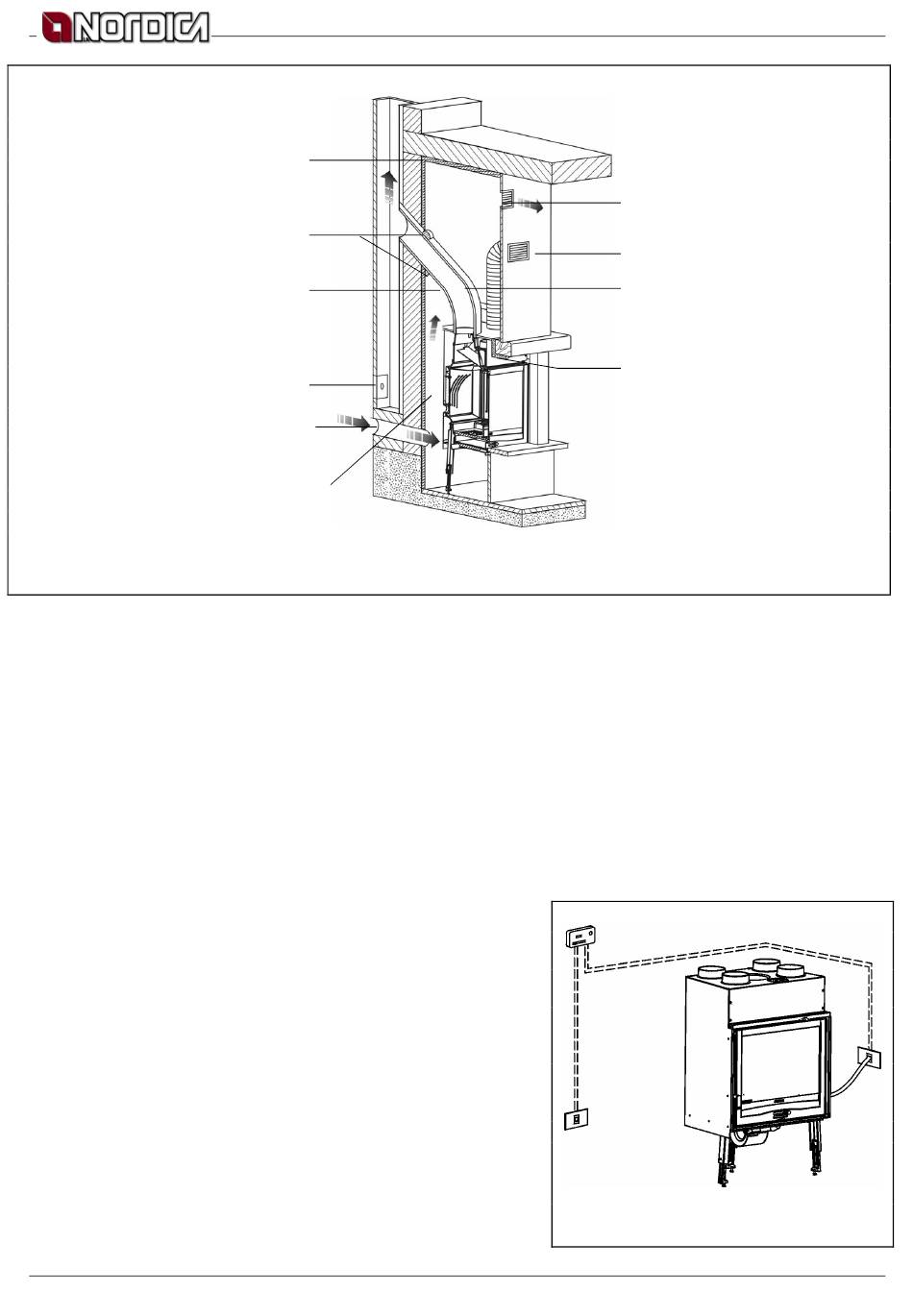

(1) Isolante
(2) Sigillare
Fig. 16
Istruzioni per l'installazione, l'uso e la manutenzione – IT – Rev.07
Focolari in ghisa
(6) Griglia sfiato calore
(7) Controcappa ignifuga
(8) Inclinazione massima 45°
(9) Schermare le parti in legno
con materiale isolante
(TM)
Fig. 17
