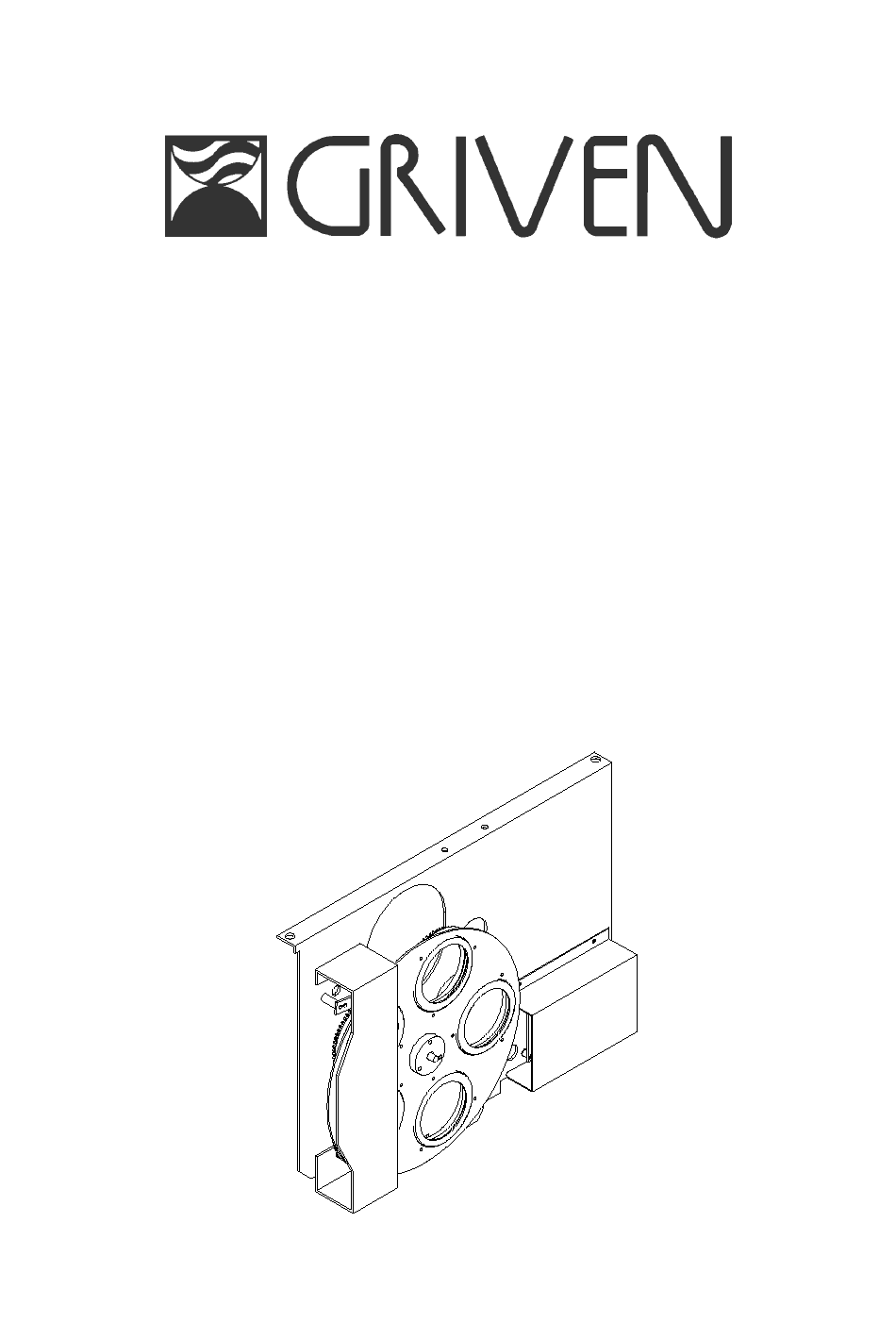

- Page 1 Foglio di Istruzioni Owner’s Manual 5-INDEXABLE Rotogobo module GR0631 GR0631 Rev. 0 19 Nov 2002...
- Page 2 INDEX Page 1.0 PACKING 2.0 SAFETY 3.0 INSTALLATION 3.1 Mounting position 3.2 Installation of the gobos 4.0 USE OF THE GR0631 Module 4.1 Creating a program (use without controller) 4.2 Executing a program 5.0 MAINTENANCE 6.0 LUBRICATION 7.0 SPARE PARTS...
-
Page 3: Contenuto Dell'imballaggio
1.0 CONTENUTO DELL’IMBALLAGGIO Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs. trasportatore. Nell’imballaggio sono contenuti i seguenti prodotti: n° 1 accessorio 5-Indexable rotogobo module; n° 1 Foglio di Istruzioni; n°4 distanziali. 2.0 SICUREZZA L’... - Page 4 fig.3 3.2 Installazione dei gobo Per rendere l’operazione più agevole, quando possibile, si con- siglia di eseguire il montaggio dei gobo prima di installare fig.4 l’accessorio sul proiettore. I gobo, che hanno sede all’interno degli ingranaggi di rotazio- ne,sono fissati da un anello elastico. Per l’installazione rimuo- vete l’anello elastico servendovi di un cacciavite e posizionate il gobo nell’apposita sede (fig.4).
- Page 5 4.0 USO DEL DISPOSITIVO 5-Indexable rotogobo module 4.1 Creazione di un programma (Utilizzo senza controller) Premere il pulsante MENU e scorrere il menu con i pulsanti UP e DOWN fin- chè il display non mostra la scritta “-3 Master/Manuale”; premere il pulsante ENTER per entrare nel menu;...
-
Page 6: Manutenzione
Tutti i componenti del proiettore PRO-MOTION e degli accessori sono disponibili come parti di ricambio su richiesta. La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. -
Page 7: Installation
1.0 PACKING Check carefully the content of the box and in case of damage contact immediately your forwarder. The following items are included in the box: n° 1 5-Indexable rotogobo module; n° 1 instructions leaflet; n° 4 spacers 2.0 SAFETY The 5-Indexable rotogobo module has been designed to be used exclusively with the PRO- MOTION 1200 unit. - Page 8 pict.3 3.2 Gobo Installation To facilitate the operation, it is suggested, when possible, to fit the gobos before installing the module into the unit. The gobos are fixed into the rotative gears by an elastic ring. To proceed with the installation, remove the elastic ring by pict.4 means of a screwdriver and fit the gobo into the apposite seat (pict.
- Page 9 4.0 USE OF THE 5 - Indexable rotogobo module 4.1 Creating a program (use without controller) Push the MENU key and go through the menu by using the UP and DOWN keys until the writing "-3 Master/Manual" appears on display; push ENTER to confirm.
-
Page 10: Maintenance
All components for the PRO-MOTION unit and for the accessories are available on request. Griven S.r.l. is liable for the product until the unit is delivered to the shipping company: any claim for damage occurred during transport must be addressed directly to the forwarding company. - Page 11 DMX Value CHANNEL CHANNEL 2 DMX Level Gobo rotation DMX Level GOBO 0-55 0-198 Gobo 1 360° indexable positioning 56-110 199-201 Gobo 2 Rotation 1 111-165 202-204 Gobo 3 Rotation 2 166-221 205-207 Gobo 4 Rotation 3 222-255 208-210 Gobo 5 Rotation 4 211-213 Rotation 5...
- Page 12 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
