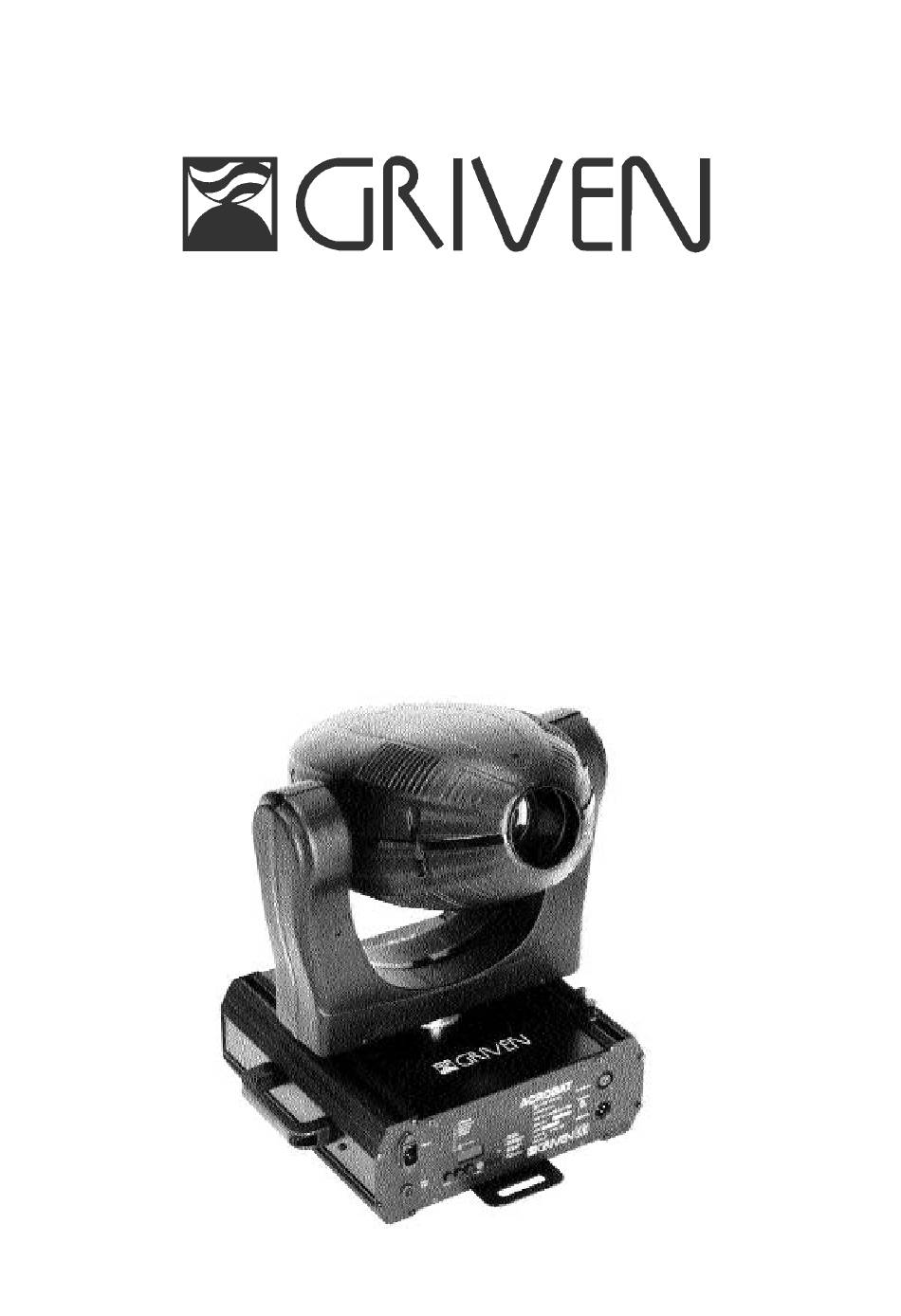

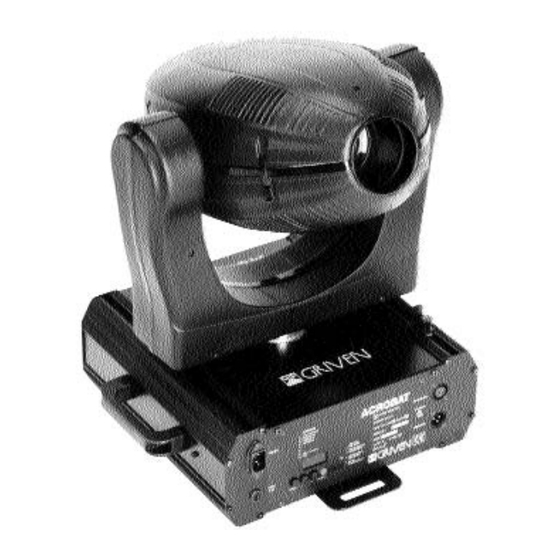

- Page 1 Foglio di Istruzioni Owner’s manual ACROBAT PE GR 0422 MSD 250 W FI-0422 Rev. 1 16-04-2002 www.audiovias.com...
-
Page 2: Table Of Contents
INDICE INDICE Pag. 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Rimozione dei fermi di sicurezza per il trasporto 3.2 Montaggio della Lampada 3.3 Regolazione dell’obiettivo 3.4 Posizionamento del Proiettore 3.5 Fissaggio del proiettore 3.6 Collegamento elettrico 3.7 Connessione delle prese 4.0 USO DEL PROIETTORE 4.1 Funzionamento con DMX 4.2 Indicazione dei canali... -
Page 3: Contenuto Dell'imballaggio
Questo proiettore è stato progettato per utilizzi in ambienti interni: nel caso venga utilizzato in esterni, ACROBAT PE, deve essere posizionato al riparo dagli agenti atmosferici (ad esempio sotto una tettoia, un porticato, ecc...).La temperatura ambiente massima non deve superare i 50°C. -
Page 4: Montaggio Della Lampada
3.2 Montaggio della lampada 1) Aprite lo sportello cambio-lampada svitando le 2 viti M4 situate nella parte posteriore del proiettore (vedi fig. 1, 2 e 3 ). 2) Dopo averla sgrassata con l’apposita salvietta detergente, inserite la lampada nel portalampada con le dovute precauzioni: - non toccate la lampada con le dita e con stracci unti o comunque sporchi;... -
Page 5: Posizionamento Del Proiettore
Tenendo presente che ogni proiettore ACROBAT PE occupa 6 canali (8 se la risoluzione è a 16 bit), a seconda di quanti proiettori ver- ranno collegati ad una centralina DMX, ciascuno dei proiettori, per poter essere comandato singo- larmente, dovrà... -
Page 6: Indicazione Dei Canali
4.2 Indicazione dei canali 4.3 Lettura del display ed uso dei comandi Il colore del led indica lo stato del proiettore. La luce verde indica lo stato operativo. La luce rossa indica lo stato di impostazione o modifica. Quando il proiettore è in stato operativo il display indica il numero dell’indirizzo DMX del proiet- tore (001 fino a quando non verrà... -
Page 7: Opzioni
è regolabile tramite un cacciavite. 2. Nel caso di utilizzo di più ACROBAT PE in serie, è possibile impostare uno dei proiettori come Master , ovvero come proiettore-guida. Il proiettore Master - che dovrà essere settato con l’opzio- ne 4 in “ON”... -
Page 8: Reset Mediante Centralina
5x20 250V 5A Temperatura massima di esercizio °C Temperatura ambiente massima °C 9.0 PARTI DI RICAMBIO Tutti i componenti del proiettore ACROBAT PE sono disponibili come parti di ricambio e la rela- tiva vista esplosa è disponibile su richiesta. www.audiovias.com... -
Page 9: Packing
Check carefully the content of the box and in case of damage contact your forwarder immediately. The following items are included in the box: n° 1 instructions leaflet; n° 1 ACROBAT PE; n° 2 XLR 3 poles plugs (1 male + 1 female); n° 1 power supply plug;... -
Page 10: Fitting The Lamp
3.2 Fitting the lamp 1) Open the lamp cover untightening the 2 screws located on the rear part of the lantern (see pictu- res 1, 2, 3). 2) Clean the lamp with a cleaning towel and fit it carefully in the lamp holder. Avoid touching the lamp with fingers or dirty towels. -
Page 11: Mounting Position
4.1 Function in DMX standard mode Make sure the display of the unit is correctly set. The ACROBAT PE unit uses 6 channels (8 chan- nels when the 16 bit resolution is selected) and the DMX addressing of more units accessed by a digital controller should be set as per following diagram. -
Page 12: Channel Indication
4.2 Channels indication 4.3 Display and control panel use The led colour indicates the projector mode. The green led indicates the operating mode. The red light indicates the setting or the zapping mode. When the projector is in the operating mode the display indicates the DMX addressing number, which is 001 the first time you turn it on. -
Page 13: Options
5.0 AUTOMATIC MODE When the ACROBAT PE unit is not connected to a DMX controller it can operate to music while changing to different pre-programmed scenes sequences. An on-board microphone receives the music beat and its sensitivity can be increased or contracted by a screwdriver. -
Page 14: Reset Mode Access From A Dmx Controller
16° beam angle Electtronic System Fuse 5x20 250V 5A Max Working Temperature °C Max Ambient Temperature °C 9.0 SPARE PARTS All components for the ACROBAT PE unit are available. The exploded diagram and the catalogue are available on request. www.audiovias.com... - Page 15 www.audiovias.com...
- Page 16 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it www.audiovias.com...
