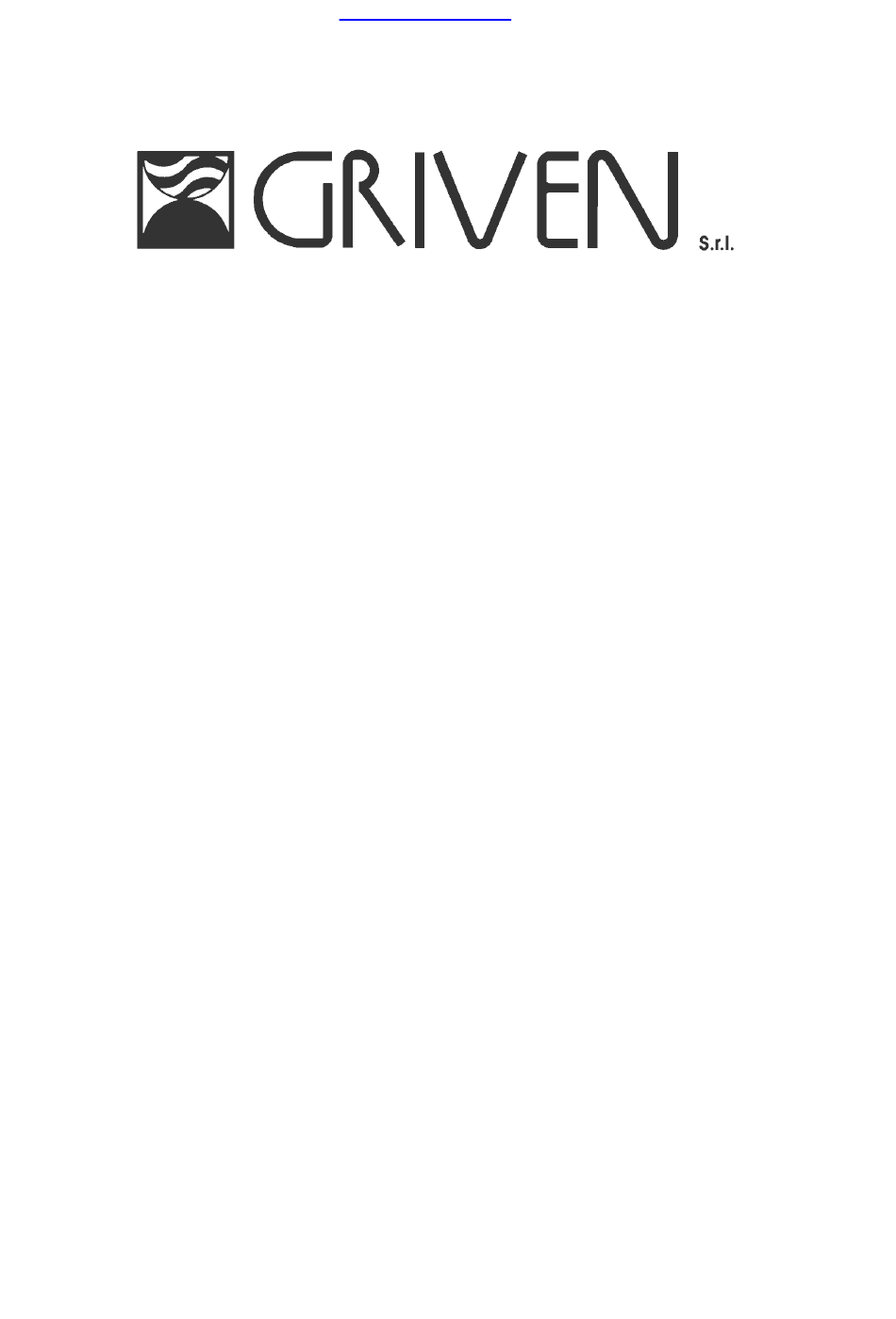

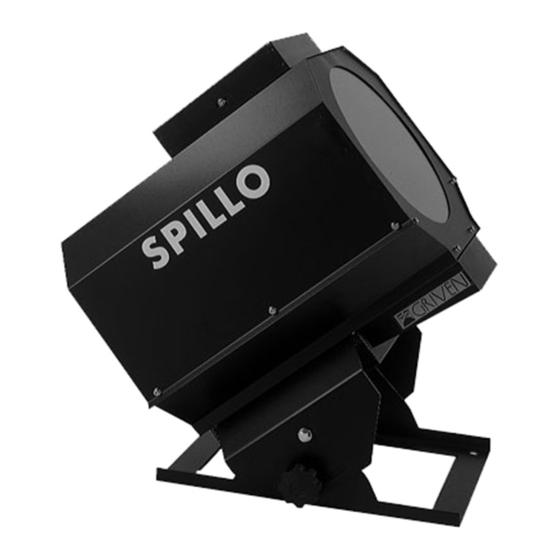

- Page 1 ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111 Foglio di Istruzioni Instructions SPILLO GR 0036 HMI 1200 FI-0036 Rev. 2 14-04-1997...
-
Page 2: Table Of Contents
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111 INDICE INDICE Pag. 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Montaggio della lampada 3.2 Posizionamento del proiettore 3.3 Fissaggio del proiettore 3.4 Collegamento elettrico 4.0 USO DEL PROIETTORE 4.1 Funzionamento 5.0 MANUTENZIONE 6.0 INFORMAZIONI TECNICHE... -
Page 3: Contenuto Dell'imballaggio
Il proiettore SPILLO deve essere posizionato e fissato su di una base possibilmente orizzontale. 3.3 Fissaggio del proiettore Per il fissaggio del proiettore SPILLO ad un basamen- to, utilizzare i 4 fori diam. 13mm situati sul basamento di supporto stesso del proiettore.Una volta fissato, l’in- clinazione del fascio dello SPILLO rispetto al basamen- to può... -
Page 4: Collegamento Elettrico
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111 3.4 Collegamento elettrico 1) Togliere le viti di fissaggio (1-fig.4) del coperchio di protezione (2-fig.4) posto nella parte poste- riore del proiettore; 2) Aprire la morsettiera di alimentazione (3-fig.4) e collegare un cavo di alimentazione in grado di sopportare un carico di almeno 10A (sezione del cavo consigliata: 2.5mmq);... -
Page 5: Informazioni Tecniche
SFC 15,5-6 Fusibile per lampada n.1 5x20 250V 10A Temperatura massima di esercizio Temperatura ambiente massima 7.0 PARTI DI RICAMBIO Tutti i componenti del proiettore SPILLO sono disponibili come parti di ricambio ed il relativo catalogo è disponibile su richiesta. -
Page 6: Packing
(see fig. 2). 4) Close the lamp covers. 3.2 Mounting position fig.2 The SPILLO must be mounted and fixed on a horizon- tal base. 3.3 Fixing of the lantern 4 holes of Ø 13mm are provided on the base of the lan- tern to fix the unit. -
Page 7: Electrical Connection
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111 English 3.4 Electrical connection 1) Unscrew the fixing screws (1-fig. 4) of the protecting cover (2-fig. 4) located on the rear side of the lantern. 2) Open the mains connector (3-fig. 4) and connect the supply cable to a plug capable to support a load of at least 10Amps.(cable 2,5mmq.) 3) Close the cover plate. -
Page 8: Technical Information
1500 Suggested lamp HMI 1200 SFC 15,5-6 base Fuse n.1 5x20 250V 10A Max Working Temperature Max Ambient Temperature 7.0 SPARE PARTS All components are available for the SPILLO and the exploded diagram and catalogue are availa- ble on request. - Page 9 ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111...
- Page 10 ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111...
- Page 11 ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111...
- Page 12 ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
