Sentiotec CK 31 Instructions For Installation And Use Manual

Sauna control unit
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

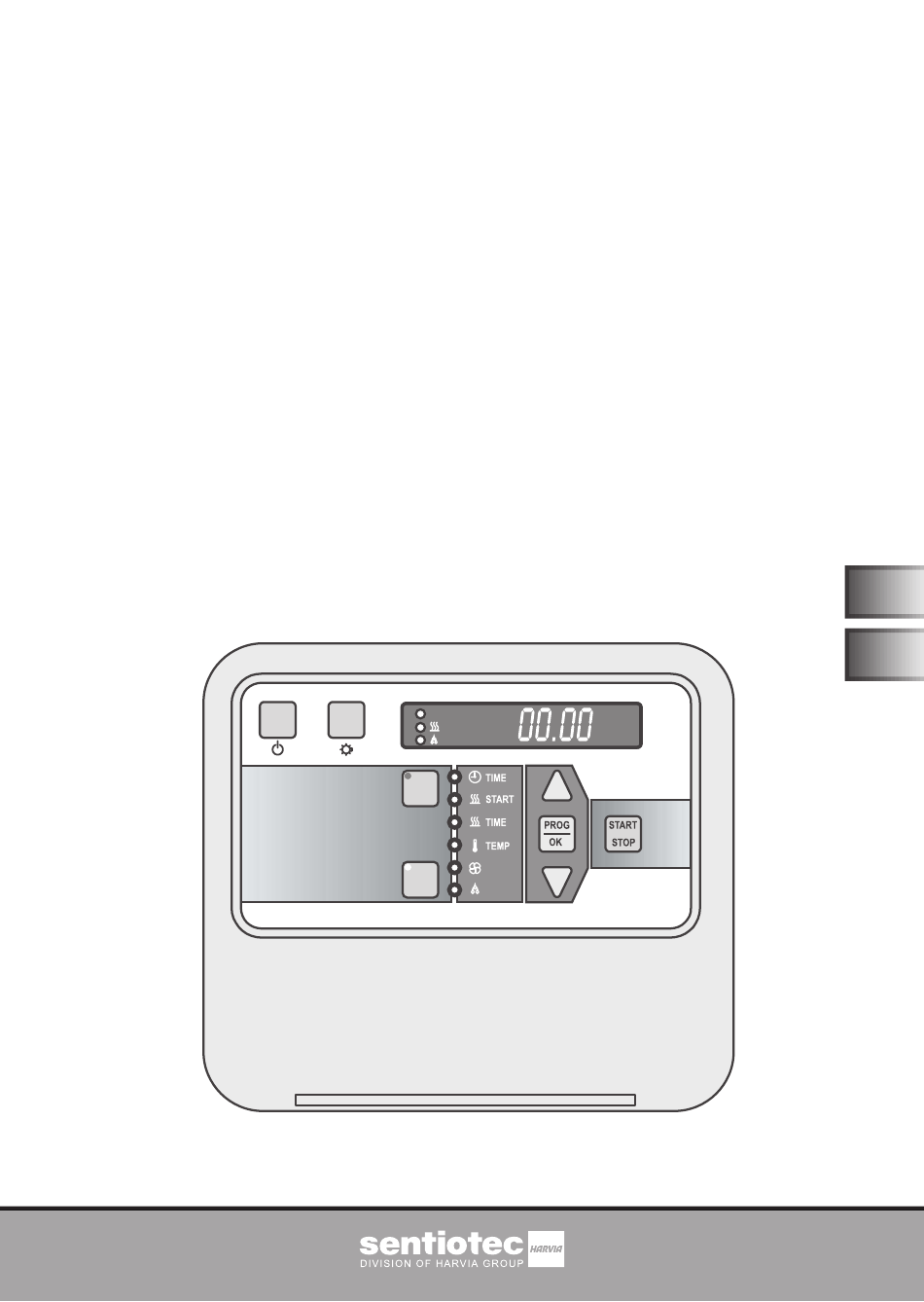

S a u n a s t e u e r u n g
CK 31
O-CK31
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 04/19
Saunasteuerung CK 3
Gebrauchsanweisung
AUTOMATIC
DRY
SAUNA
CLIMA
Montageanweisung
VENT
CLIMA
Ident-Nr. 1-021-752
DE
EN

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Sentiotec CK 31

Summary of Contents for Sentiotec CK 31

  • Page 1 S a u n a s t e u e r u n g CK 31 Saunasteuerung CK 3 Montageanweisung O-CK31 Gebrauchsanweisung MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch AUTOMATIC SAUNA VENT CLIMA CLIMA Version 04/19 Ident-Nr. 1-021-752...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Saunasteuerung montieren 4.2.
  • Page 3 Inhaltsverzeichnis 7. Inbetriebnahme 7.1. Heizzeitbegrenzung einstellen 7.2. Einstellungen im Optionsmenü 8. Bedienung 8.1. Licht einschalten 8.2. Saunasteuerung einschalten 8.3. Einstellmöglichkeiten 8.4. Menüpunkte anwählen 8.5. Uhrzeit eingeben 8.6. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 8.7. Sauna - Betrieb: Automatik-Betrieb 8.8. Clima Betrieb: Manueller Betrieb - Schnell-Start 8.9.

  • Page 4: Zu Dieser Anleitung

    Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.

  • Page 5: Wichtige Hinweise Zu Ihrer Sicherheit

    Die Saunasteuerung CK 31 dient ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerung CK 31 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,5 kW Heizleistung pro Heizkreis ein- gesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW.

  • Page 6: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 6/44 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.

  • Page 7: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 7/44 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...

  • Page 8: Produktbeschreibung

    Sauna Steuerung nicht funktionsfähig ist. 3.3. Produktfunktionen Die Saunasteuerung CK 31 verfügt über folgende Funktionen: ● Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW und einer Verdampferleistung bis 3,5 kW. ● Mit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW auf 18 kW oder 30 kW erhöht werden.

  • Page 9: Sauna-Betriebsarten

    Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe- ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C über dem Saunaofen automatisch ab. 3.4. Sauna-Betriebsarten Die Saunasteuerung CK 31 ermöglicht zwei Betriebsarten, Sauna- und Clima- Betrieb. Sauna-Betrieb Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der Kabine ist hoch (80 bis 100 °C).

  • Page 10: Fühler-Betriebsarten

    Montage- und Gebrauchsanweisung S. 10/44 3.5. Fühler-Betriebsarten Die Saunasteuerung wird mit zwei Fühlern betrieben. Als zweiter Fühler kann ein Temperaturfühler (Bankfühler, F2) oder ein Feuchte-Temperaturfühler (FTS2) verwendet werden. Betrieb mit Bankfühler (F2) Im Zwei-Fühlerbetrieb mit Bankfühler wird ein zweiter Temperaturfühler (Bank- fühler) oberhalb der hinteren Saunabank montiert.

  • Page 11: Montage

    Montage- und Gebrauchsanweisung S. 11/44 4. Montage 4.1. Saunasteuerung montieren Beachten Sie Abb.1 (Kapitel Abbildungen) ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird.

  • Page 12: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren

    Montage- und Gebrauchsanweisung S. 12/44 Die Sauna-Steuerung wird außerhalb der Saunakabine oder gemäß der Ka- binenhersteller-Empfehlung montiert. Die elektrische Versorgung erfolgt als Festanschluss.(Beachten Sie Abb.1) 1. Verriegelung leicht eindrücken und die Gehäuseabdeckung abnehmen. 2. Kreuzschlitzschraube für die obere Befestigungsbohrung bis zum Abstand von 7 mm zur Saunawand eindrehen (siehe Detail).

  • Page 13: Bankfühler F2 (Optional) Montieren

    Montage- und Gebrauchsanweisung S. 13/44 4.3. Bankfühler F2 (optional) montieren Beachten Sie Abb.5. Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. 1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine zum Montageort des Bankfühlers und fixieren Sie die Bankfühler-Leitungen mit Leitungsschellen.

  • Page 14: Elektrischer Anschluss

    Montage- und Gebrauchsanweisung S. 14/44 5. Elektrischer Anschluss Beachten Sie die Abb. 2 und Abb. 7 (Kapitel Abbildungen) ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW.

  • Page 15: Verdampfer Anschließen

    Montage- und Gebrauchsanweisung S. 15/44 5.2. Verdampfer anschließen ● Verdampferleitungen durch die Montageöffnung (Anschlussbereich für 230 V / 400 V ) in das Gehäuseunterteil führen und gemäß dem Schaltplan (Abb.7) an der Anschlussklemme mit einem max. Anzugsdrehmoment von 1,2 Nm anschliessen. 5.3.

  • Page 16: Bankfühler F2 (Optional) Anschließen

    Montageanweisung – nur für Fachpersonal S. 16/44 5.7. Bankfühler F2 (optional) anschließen 1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung den Anschlussbereich für Kleinspannung 2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung "sw-br" in der Klemmleiste 5.8. Feuchte-Temperaturfühler FTS2 (optional) anschließen 1.

  • Page 17: Prüfungen Durchführen

    Montageanweisung – nur für Fachpersonal S. 17/44 6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. 1.

  • Page 18: Inbetriebnahme

    Montageanweisung – nur für Fachpersonal S. 18/44 3. Prüfen Sie die Phasendurchschaltung für den Sauna-Betrieb L1, L2, L3 zu U, V, W. 4. Prüfen Sie die Phasendurchschaltung für Verdampfer-Betrieb L1, L2, L3 zu U, V1, W. 5. Überprüfen Sie die maximal zulässige Heizleistung an der Saunasteuerung von 3,5 kW je Phase.

  • Page 19: Einstellungen Im Optionsmenü

    Montageanweisung – nur für Fachpersonal S. 19/44 7.2. Einstellungen im Optionsmenü Um in das Optionsmenü zu gelangen, drücken Sie gleichzeitig die Tasten UP/ 8 und 7 und halten diese gedrückt, während Sie START/STOP DOWN die Steuerung mit dem EIN/AUS-Schalter einschalten. ►...

  • Page 20: Bedienung

    Gebrauchsanweisung für den Anwender S. 20/44 Menüpunkt 2 - Optionen (Melderelais REL/REL) Untermenü: 0 - 0 = Melderelais deaktiviert (0) 1 = Sammelstörung (ErrX) 2 = Klimabetrieb (Relais „Ein“) 3 = Klimabetrieb + Trocknung (Relais „Ein“) 4 = Trocknung (Relais „Ein“) 5 = Saunabetrieb (Relais „Ein“) 6 = Soll-Temperatur erreicht (Relais „Ein“) 8 = Sammelstörung (ErrX oder „Fill“)

  • Page 21: Einstellmöglichkeiten

    Gebrauchsanweisung für den Anwender S. 21/44 Drücken Sie den EIN/AUS-Schalter , um die Saunasteuerung ein zuschalten. ► Die Leuchtanzeigen leuchten ca. 5 Sekunden auf. ► Die Leuchtanzeige TIME (Uhrzeit) leuchtet. ► In der Anzeige erscheint die Uhrzeit. ► Die Leuchtanzeige der zuletzt ausgewählten Badeform SAUNA bzw.

  • Page 22: Menüpunkte Anwählen

    Gebrauchsanweisung für den Anwender S. 22/44 5. Relative Feuchte = Leuchtanzeige CLIMA die relative Feuchte von 10 - 80 % z. B. [70 %] Die Einstellungen können während des Sauna- und Climabetriebes verändert werden. Der Sauna Betrieb wird nach Ablauf einer eingegebenen Heizdauer automatisch beendet.

  • Page 23: Uhrzeit Eingeben

    Gebrauchsanweisung für den Anwender S. 23/44 8.5. Uhrzeit eingeben Das Saunasteuergerät wird durch den Betriebsschalter komplett vom Strom- netz getrennt. Die gespeicherten Einstellungen und die Uhrzeit wird durch eine interne Batterie aufrechterhalten. Nach der Erstinbetriebnahme der Saunasteu- erung muss die aktuelle Uhrzeit eingestellt werden. 1.

  • Page 24: Sauna - Betrieb: Manueller Betrieb - Schnell-Start

    Gebrauchsanweisung für den Anwender S. 24/44 8.6. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 1. Sauna-Steuerung einschalten EIN/AUS Schalter drücken. Die Leuchtanzeigen leuchten ca. 5 Sekundenauf. ● Die Leuchtanzeige der zuletzt ausgewählten Badeform SAUNA bzw. CLIMA leuchtet. ● In der Anzeige erscheint die aktuelle Uhrzeit, (z.B.16:30 Uhr): 16:30 2.
  • Page 25 Gebrauchsanweisung für den Anwender S. 25/44 4. Sauna-Steuerung starten ● Taste STAR /STOP drücken: In der Anzeige erscheint die verbleibende Heizzeit, z.B.: 02:30 Die Heizung beginnt zu heizen. Die Leuchtanzeige leuchtet. 5. Einstellungen ansehen / ändern Während des Sauna- Betriebes können Sie sämtliche Temperatur-, Heizdauer-, oder Lüfter-Einstellungen ansehen und ändern.

  • Page 26: Sauna - Betrieb: Automatik-Betrieb

    Gebrauchsanweisung für den Anwender S. 26/44 8.7. Sauna - Betrieb: Automatik-Betrieb 1. Sauna-Steuerung einschalten ● EIN/AUS Schalter drücken. Die Leuchtanzeigen leuchten ca. 5 Sekunden auf. Die Leuchtanzeige der zuletzt ausgewählten Badeform SAUNA bzw. CLIMA leuchtet. In der Anzeige erscheint die aktuelle Uhrzeit,(z.B.16:30 Uhr): 16:30 2.
  • Page 27 Gebrauchsanweisung für den Anwender S. 27/44 ● Taste PROG/OK drücken: In der Anzeige blinkt: OFF oder der zuletzt eingestellte Wert. Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z. B. [18:00]: blinkt: 18:00 In der Anzeige Taste PROG/OK drücken: In der Anzeige erscheint: 18:00 Die Leuchtanzeige AUTOMATIC leuchtet.
  • Page 28 Gebrauchsanweisung für den Anwender S. 28/44 ● 4. Taste PROG/OK drücken: erscheint (im Stand-by): STOP In der Anzeige oder die neu eingegebene Heizdauer während des Heizbetriebes. Die Heizdauer ist eingestellt. 5. 7.5 Temperatur eingeben (10 - 110°C) ● UP/DOWN Tasten drücken bis die Leuchtanzeige TEMP leuchtet: In der Anzeige...
  • Page 29 Gebrauchsanweisung für den Anwender S. 29/44 ● Taste PROG/OK drücken: blinkt: 60 P In der Anzeige oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z. B. [50 %]: In der Anzeige blinkt: 50 P ●...
  • Page 30 Gebrauchsanweisung für den Anwender S. 30/44 c) Selbsttätiges Abschalten ● Nach Ablauf der eingestellten Heizzeit schaltet die Sauna-Steuerung die Heizung automatisch ab. – Es ertönt 10 Sekunden ein Dauerton. – Die Leuchtanzeige HEIZEN erlischt. – Die Steuerung befindet sich im Stand-by-Betrieb. 8.

  • Page 31: Clima Betrieb: Manueller Betrieb - Schnell-Start

    Gebrauchsanweisung für den Anwender S. 31/44 9. Automatik-Betrieb aktivieren Es besteht eine weitere Möglichkeit zu Kapitel „Nach dem Automatik-Betrieb“ den Automatic-Betrieb mit den eingestellten Werten zu aktivieren. ● Taster SAUNA für den Sauna-Betrieb oder Taster CLIMA für den Clima-Betrieb drücken und 3 Sekunden halten. Die Leuchtanzeige AUTOMATIC leuchtet.
  • Page 32 Gebrauchsanweisung für den Anwender S. 32/44 3. Heizdauer eingeben (00:00 - 6:00) ● UP/DOWN Tasten drücken bis die Leuchtanzeige TIME leuchtet: erscheint: STOP In der Anzeige wenn die Steuerung noch nicht gestartet wurde. ● Taste PROG/ OK drücken: blinkt: 06.00 In der Anzeige oder der zuletzt eingestellte Wert.

  • Page 33: Clima Betrieb: Automatic

    Gebrauchsanweisung für den Anwender S. 33/44 8.9. Clima Betrieb: Automatic 1. Sauna-Steuerung einschalten ● EIN /AUS Taste drücken. Die Leuchtanzeigen leuchten ca. 5 Sekunden auf. Die Leuchtanzeige der zuletzt ausgewählten Badeform SAUNA bzw. CLIMA leuchtet. erscheint die aktuelle Uhrzeit, (z.B. 16:30 Uhr): 16:30 In der Anzeige Einstellen auf Clima-Betrieb ●...
  • Page 34 Gebrauchsanweisung für den Anwender S. 34/44 ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.B. [18:00]: blinkt: 18:00 In der Anzeige ● Taste PROG/OK drücken: erscheint: 18:00 In der Anzeige Die Leuchtanzeige AUTOMATIC leuchtet. Der automatische Heizbeginn ist eingestellt. Hinweis - Heizbeginn deaktivieren: Zum Ausschalten des automatischen Heizbeginnes Schalter EIN/AUS aus und wieder einschalten.
  • Page 35 Gebrauchsanweisung für den Anwender S. 35/44 5. Lüfter einstellen [0 - 100 % = P] 0 = aus / 100 = max. ● UP/DOWN Tasten drücken bis die Leuchtanzeige VENT leuchtet: erscheint: 60 P In der Anzeige oder der zuletzt eingestellte Wert. ●...

  • Page 36: Wasserstandskontrolle

    Gebrauchsanweisung für den Anwender S. 36/44 ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, (min. 10 % - max. 80 %) z. B. [50 %]: In der Anzeige blinkt: 50 H ● Taste PROG/ OK drücken: In der Anzeige erscheint die charakteristische Luftfeuchte in der Kabine, z.B.

  • Page 37: Automatisches Kabinen-Nachtrocknungs-Programm

    Gebrauchsanweisung für den Anwender S. 37/44 8.11. Automatisches Kabinen-Nachtrocknungs-Programm Das Kabinen-Nachtrocknungs-Programm startet automatisch nach Beendigung des Clima-Betriebes und trocknet die Kabine: Hinweis Es wird empfohlen, bezüglich der Nachtrocknung entsprechende Bedie- nungshinweise des Kabinenherstellers zu beachten. Grundsätzlich sollte das Nachtrocknungsprogramm nicht vorzeitig abgebrochen werden, da es sonst zu Schäden an der Kabine kommen kann (z.B.

  • Page 38: Problemlösung

    Gebrauchsanweisung für den Anwender S. 38/44 9. Problemlösung 9.1. Innenraumbeleuchtung leuchtet nicht ● Schalter ausschalten. ● Hauptsicherungen der Steuerung im Sicherungskasten ausschalten. ● Glühlampe austauschen. ● Hauptsicherungen einschalten und Schalter betätigen. 9.2. Batterie für Uhr wechseln Beachten Sie die Abb.3 im Kapitel Abbildungen. WARNUNG! Stromschlag Vor dem Öffnen der Gehäuseabdeckung Sauna-Steuerung allpolig vom...

  • Page 39: Fehlermeldungen

    Gebrauchsanweisung für den Anwender S. 39/44 3. Sicherung für Innenraumbeleuchtung (Feinsicherung 5 x 20 T2,0 A/ 250 V) oder Sicherung für Lüfter (Kleinstsicherung TR 5 - T 1,0 A/ 250V) 7 oder Sicherung für die Elektronik des Gerätes (Feinsicherung 5 x2 0 T630 mA/ 250 V) A austauschen (Abb.

  • Page 40: Meldungen In Der Anzeige

    Gebrauchsanweisung für den Anwender S. 40/44 9.5. Meldungen in der Anzeige 1. LL in der Anzeige erscheint: LL In der Anzeige Innenraum-Temperatur ist unterhalb 10 °C. 2. HH in der Anzeige In der Anzeige erscheint: HH Die Innenraum-Temperatur ist oberhalb 115 °C. ●...

  • Page 41: Reinigung

    Gebrauchsanweisung für den Anwender S. 41/44 10. Reinigung VORSICHT - SCHÄDEN AM GERÄT: Die Steuerung sollte nicht mit Wasser übergossen oder sehr feucht gereinigt werden. Benutzen Sie zum Reinigen ein leicht angefeuchtetes Reinigungstuch, das mit etwas milder Seifenlauge (Spülmittel) versehen ist. 11.

  • Page 42: Technische Daten

    Montageanweisung – nur für Fachpersonal S. 42/44 13. Technische Daten Umgebungsbedingungen: Lagertemperatur: -25 °C bis + 70 °C Umgebungstemperatur: -10 °C bis + 40 °C Luftfeuchtigkeit: max. 95 % Steuerung: Abmessungen: 245 x 220 x 85 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 / 60 Hz...
  • Page 43 Montageanweisung – nur für Fachpersonal S. 43/44 Einstellbereiche: Sauna-Betrieb: 10 - 110 °C am Bankfühler FII/FTS2 Clima-Betrieb: 10 - 80 °C an der Bank Verdampfer: 10 - 80 % relative Luftfeuchte Lüfter: 00 - 100 % Lüfterleistung Vorwahlzeit: in 1 Minuten Stufen Max.
  • Page 44 Montageanweisung – nur für Fachpersonal S. 44/44...

  • Page 45: Version

    Sauna control unit CK 31 Saunasteuerung CK 3 Montageanweisung O-CK31 Gebrauchsanweisung INSTRUCTIONS FOR INSTALLATION AND USE English AUTOMATIC SAUNA VENT CLIMA CLIMA Version 04/19 ID no. 1-021-752...
  • Page 46 Table of Contents 1. About this instruction manual 2. Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 2.3. Safety information for the user 3. Product description 3.1. Scope of delivery 3.2. Optional accessories 3.3. Product functions 3.4.
  • Page 47 Table of Contents 7. Starting up 7.1. Setting the heating period limit 7.2. Settings in the Options menu 8. Operation 8.1. Switching on the light 8.2. Switching on the sauna control unit 8.3. Setting options 8.4. Selecting menu items 8.5. Entering the time 8.6.

  • Page 48: About This Instruction Manual

    These installation and operating instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. Symbols used for warning notices In these instructions for installation and use, a warning notice located next to an activity indicates that this activity poses a risk.

  • Page 49: Important Information For Your Safety

    Also observe the safety information for the devices con- nected. 2.1. Intended use The CK 31 sauna control unit is used exclusively for operating and controlling the sauna functions in accordance with the technical data. The CK 31 sauna control units may only be used for operating and controlling 3 heating circuits with a maximum heating capacity of 3.5 kW per heating circuit.

  • Page 50: Safety Information For The Installer

    Instructions for installation and use p. 6/44 2.2. Safety information for the installer ● Installation may only be performed by a qualified electrician or similarly qualified person. Work on the sauna control unit may only be performed when the power has been disconnected. ●...

  • Page 51: Safety Information For The User

    Instructions for installation and use p. 7/44 2.3. Safety information for the user ● The sauna control unit must not be used by children under 8 years old. ● The sauna control unit may be used by children above 8 years old, by persons with limited psychological, sensory or mental capabilities or by persons with lack of experience/knowledge only when:...

  • Page 52: Product Description

    3.3. Product functions The CK 31 sauna control unit features the following functions: ● Regulation of combi sauna heaters with a heating output of up to 10.5 kW and an evaporation output of up to 3.5 kW.

  • Page 53: Sauna Operating Modes

    139 °C above the sauna heater. 3.4. Sauna operating modes The CK 31 sauna control unit provides two operating modes, sauna mode and climate mode. Sauna mode Dry heat is provided in sauna mode.

  • Page 54: Sensor Operating Modes

    Instructions for installation and use p. 10/44 3.5. Sensor operating modes The sauna control unit is operator by two sensors. A temperature sensor (bench sensor, F2) or a humidity sensor (FTS2) can be used as the second sensor. Mode with bench sensor (F2) In two-sensor mode with bench sensor, a second temperature sensor (bench sensor) is installed above the rear sauna bench.

  • Page 55: Installation

    Instructions for installation and use p. 11/44 4. Installation 4.1. Installing the sauna control unit Note Fig. 1 (figures chapter) ATTENTION! Damage to the unit The sauna control unit is protected against jets of water, however direct contact with water could still damage the unit. ●...

  • Page 56: Installing The Heater Sensor F1 With Excess Temperature Fuse

    Instructions for installation and use p. 12/44 The sauna control unit is installed outside the sauna cabin or according to the recommendation of the cabin manufacturer. The electrical supply is a fixed con- nection. (Observe Fig. 1) 1. Gently press in lock and remove housing cover 2.

  • Page 57: Installing Bench Sensor F2 (Optional)

    Instructions for installation and use p. 13/44 4.3. Installing bench sensor F2 (optional) Observe Fig. 5. The bench sensor must be installed on the wall of the sauna room, above the rear bench seat. An interval of approx. 15 cm to the roof of the sauna room must be maintained.

  • Page 58: Electrical Connection

    Instructions for installation and use p. 14/44 5. Electrical connection Observe Fig. 2 and Fig. 7 (figures chapter) ATTENTION! Damage to the unit ● The sauna control unit may only be used for operating and controlling 3 heat- ing circuits with a maximum heating capacity of 3.5 kW per heating circuit. The maximum evaporator capacity totals 3.5 kW.

  • Page 59: Connecting The Evaporator

    Instructions for installation and use p. 15/44 5.2. Connecting the evaporator ● Guide the evaporator lines through the installation opening (connection area for 230 V / 400 V ) into the housing lower part and connect ac- cording to the circuit diagram (Fig. 7) to the terminal with a maximum tightening torque of 1.2 Nm.

  • Page 60: Installing Bench Sensor F2 (Optional)

    Installation instructions, only for experts p. 16/44 5.7. Installing bench sensor F2 (optional) 1. Guide the wires for the bench sensor through the cable bushing into the low-voltage connection area 2. Connect the wires for the bench sensor to the terminals labelled “sw-br” in terminal strip 5.8.

  • Page 61: Performing Tests

    Installation instructions, only for experts p. 17/44 6. Performing tests The following tests must be performed by a certified electrical fitter. WARNING! The following tests must be performed with the power supply switched on. There is a danger of electric shock. ●...

  • Page 62: Starting Up

    Installation instructions, only for experts p. 18/44 3. Check the phase circuit for sauna mode L1, L2, L3 is connected to U, V, W. 4. Check the phase circuit for evaporator mode L1, L2, L3 is connected to U, V1, W. 5.

  • Page 63: Settings In The Options Menu

    Installation instructions, only for experts p. 19/44 7.2. Settings in the Options menu 8 and To access the Options menu, press simultaneously the UP/DOWN 7 buttons and hold them down while turning the control START/STOP unit on using the ON/OFF switch ►...

  • Page 64: Operation

    Instructions for use for the user p. 20/44 Menu item 2 - Options (message relay REL/REL) Submenu: 0 - 0 = message relay deactivated (0) 1 = Collective error (ErrX) 2 = AC operation (relay “On”) 3 = AC operation + drying (relay “On”) 4 = Drying (relay “On”) 5 = Sauna operation (relay “On”) 6 = Target temperature reached (relay “On”)

  • Page 65: Setting Options

    Instructions for use for the user p. 21/44 Press the ON/OFF switch , to switch on the sauna control unit. ► The indicator lights go on for approximately 5 seconds. ► The TIME indicator goes on. ► The time appears in the display ►...

  • Page 66: Selecting Menu Items

    Instructions for use for the user p. 22/44 The settings can be changed when using the sauna and clima modes. Sauna operation is automatically stopped after a specified heating duration. In clima mode, a drying program (DRY) is performed after the heating duration. Note: What is the target value or the actual value? Target value = is the value that you set and would like to have.

  • Page 67: Entering The Time

    Instructions for use for the user p. 23/44 8.5. Entering the time The sauna control unit is completely disconnected from the mains using the op- eration switch . The saved settings and the time are retained by an internal battery. After putting the sauna control unit into operation for the first time, the current time must be set.

  • Page 68: Sauna Mode: Manual Operation - Quick Start

    Instructions for use for the user p. 24/44 8.6. Sauna mode: Manual operation - quick start 1. Switching on the sauna control unit Press ON/OFF switch The indicator lights go on for approximately 5 seconds. ● The indicator light of the last selected bath type SAUNA or CLIMA goes on.
  • Page 69 Instructions for use for the user p. 25/44 4. Starting the sauna control ● Press the START/STOP In the display appears the remaining heating duration, e.g. 02:30 Heating starts. The indicator light goes on. 5. Viewing/changing settings During sauna operation, you can view or change all temperature, heating duration or fan settings.

  • Page 70: Sauna Mode: Automatic Mode

    Instructions for use for the user p. 26/44 8.7. Sauna mode: Automatic mode 1. Switching on the sauna control unit ● Press ON/OFF switch The indicator lights go on for approximately 5 seconds. The indicator light of the last selected bath type SAUNA or CLIMA goes on.
  • Page 71 Instructions for use for the user p. 27/44 ● Press the PROG/OK button: In the display flashes: OFF or the last set value. Using the UP/DOWN buttons , the desired value is entered, e.g. [18:00]: flashes: 18:00 In the display Press the PROG/OK button: The following appears in display...
  • Page 72 Instructions for use for the user p. 28/44 ● 4. Press the PROG/OK button: appears (in standby): STOP In the display or the newly entered heating duration during heating. The heating duration has been set. 5. 7.5 Entering the temperature (10 - 110°C) ●...
  • Page 73 Instructions for use for the user p. 29/44 ● Using the UP/DOWN buttons , set the desired value, e.g. [50%]: flashes: 50 P In the display ● Press the PROG/OK button: In the display the set fan output appears: 50 P The fan speed has been set.
  • Page 74 Instructions for use for the user p. 30/44 c) Automatic shutdown ● After the set heating duration expires, the sauna control unit automatically switches heating off. – A tone sounds continuously for 10 seconds. – The indicator light HEATING goes out. –...

  • Page 75: Climate Mode: Manual Operation - Quick Start

    Instructions for use for the user p. 31/44 9. Activating automatic mode In addition to Chapter “After automatic mode”, there is another way to activate automatic mode with the set values. ● Press the SAUNA button for sauna mode or Press the CLIMA button for clima mode and hold for 3 seconds.
  • Page 76 Instructions for use for the user p. 32/44 3. Entering the heating duration (00:00 - 6:00) ● Press the UP/DOWN buttons until the indicator light TIME goes on: : STOP The following appears in display when the control unit has not yet been started. ●...

  • Page 77: Climate Mode: Automatic

    Instructions for use for the user p. 33/44 8.9. Climate mode: Automatic 1. Switching on the sauna control unit ● Press ON/OFF button The indicator lights go on for approximately 5 seconds. The indicator light of the last selected bath type SAUNA or CLIMA goes on.
  • Page 78 Instructions for use for the user p. 34/44 ● Using the UP/DOWN buttons , the desired value is entered, e.g. [18:00]: In the display flashes: 18:00 ● Press the PROG/OK button: The following appears in display : 18:00 The indicator light AUTOMATIC goes on.
  • Page 79 Instructions for use for the user p. 35/44 5. Setting the fan [0 - 100% = P] 0 = off / 100 = max. ● Press the UP/DOWN buttons until the indicator light VENT goes on: : 60 P The following appears in display or the last set value.

  • Page 80: Water Level Control

    Instructions for use for the user p. 36/44 ● Using the UP/DOWN buttons , the desired value is entered, (min. 10 °C - max. 80 °C) e.g. [50%]: flashes: 50 H In the display ● Press the PROG/OK button: In the display the characteristic relative humidity in the cabin appears, e.g.

  • Page 81: Automatic Cabin Night-Drying Program

    Instructions for use for the user p. 37/44 8.11. Automatic cabin night-drying program The cabin night-drying program starts automatically after the clima operation ends, drying the cabin: Note It is recommended for night drying that you observe the corresponding operating instructions of the cabin manufacturer. In general, the night- drying program should not be ended prematurely, as this can lead to damage to the cabin (e.g.

  • Page 82: Troubleshooting

    Instructions for use for the user p. 38/44 9. Troubleshooting 9.1. Interior lighting does not work ● Turn off switch ● Turn off main fuses of the control unit in the fuse box. ● Replace light bulb. ● Turn on main fuses and press switch 9.2.

  • Page 83: Error Messages

    Instructions for use for the user p. 39/44 3. Replace fuse for the interior lighting (microfuse 5 x 20 T2.0 A/ 250 V) or fuse for fan (sub-miniature fuse TR 5 - T 1.0 A/ 250V) 7, or fuse for the electronics of the device (microfuse 5 x2 0 T630 mA/ 250 V) A (Fig.

  • Page 84: Messages In The Display

    Instructions for use for the user p. 40/44 9.5. Messages in the display 1. LL in the display : LL The following appears in display Interior temperature is below 10 °C. 2. HH in the display The following appears in display : HH Interior temperature is above 115 °C.

  • Page 85: Cleaning

    Instructions for use for the user p. 41/44 10. Cleaning CAUTION - DAMAGE TO DEVICE: The control unit should not be doused with water or cleaned with too much moisture. For cleaning use a slightly damp cleaning cloth that has some mild soap solution (detergent). 11.

  • Page 86: Technical Data

    Installation instructions, only for experts p. 42/44 13. Technical data Ambient conditions: Storage temperature: -25 °C to + 70 °C Ambient temperature: -10 °C to + 40 °C Relative humidity: max. 95% Control unit: Dimensions: 245 x 220 x 85 mm Switched voltage / three-phase 3N: 400 V Frequency:...
  • Page 87 Installation instructions, only for experts p. 43/44 Setting ranges: Sauna mode: 10 - 110 °C at bench sensor FII/FTS2 Clima mode: 10 - 80 °C at bench Evaporator: 10 - 80% relative humidity Fan: 00 - 100% fan power Pre-set time: in 1 minute increments Max.
  • Page 88 Installation instructions, only for experts p. 44/44...
  • Page 89 Montage- und Gebrauchsanweisung S. 1/4 Abbildungen: Abb. 1: Abb. 2: Detail SAUNA VENT CLIMA CLIMA Abb. 3: Abb. 4: SAUNA VENT CLIMA CLIMA...
  • Page 90 Montage- und Gebrauchsanweisung S. 2/4 Abb. 5: Abb. 6: 15 cm Ø3 cm FTS II Abb. 7: CK31 max. 10,5 kW Elektronik/ electronic Regelrelais/ control relay EIN/ AUS Licht/ 630 mA ON/ OFF light 2 L 1 V B2 B3 B4 L1F REL Ansteuerung für i L N...
  • Page 91 Montage- und Gebrauchsanweisung S. 3/4 Abb. 8: AUTOMATIC SAUNA VENT CLIMA CLIMA 152 55 22...
