PELVIC TRUSS PADS

INFORMATION
Die Pelotten können wahlweise mit Stellschrauben oder
Klemmhebel ausgestattet sein.
Im Folgenden wird der Einstellvorgang anhand des je-
weils benutzten Bildes beschrieben. Sollte Ihr Stehfahrer
anders ausgestattet sein, verfahren Sie bitte sinngemäß.

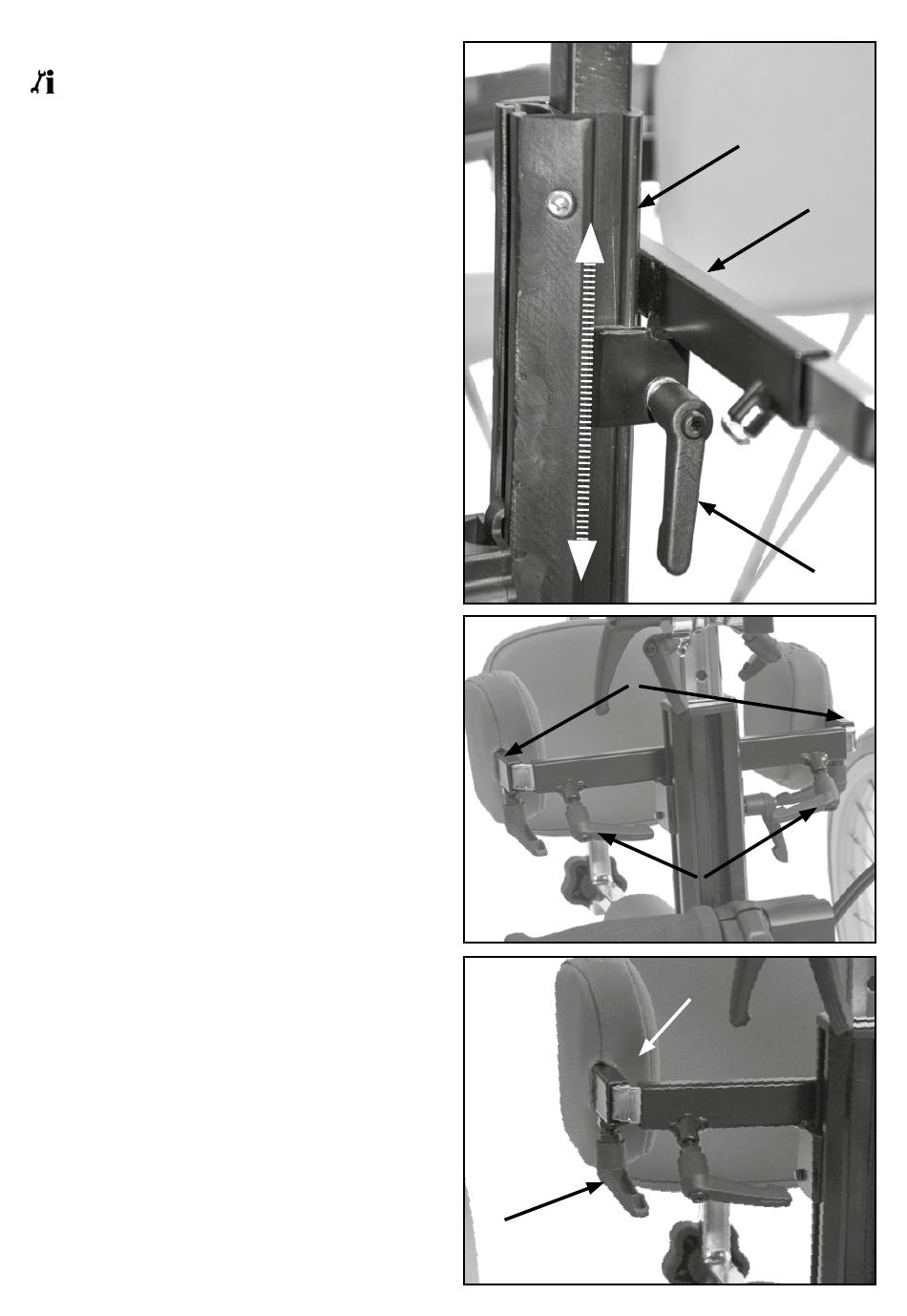

3.8.1 Height adjustment

(1) To adjust the height:
• Open the clamp lever (A),
• move the holder (B) along the centre column (C) to
the desired position
• and retighten the clamp lever (A).

3.8.2 Width adjustment

(2) To adjust the width:
• Open the clamp levers (A),
• telescope both bails (B) to the desired measure-
ment
• and retighten both clamp levers (A).

3.8.3 Depth adjustment

(3) To adjust the depth
• Open the clamp levers (A) on both sides,
• displace both truss pads (B) to the desired position
• and retighten both clamp lever (A).
(1)
(2)
(B)
(3)
(A)
User Manual
(C)
(B)
(A)
(A)
(B)
