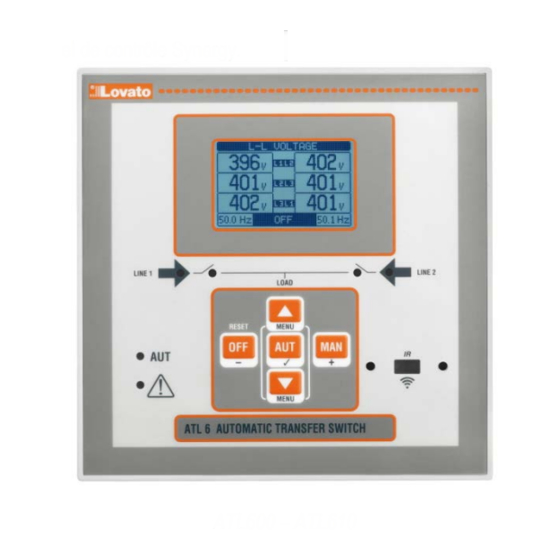

LOVATO ELECTRIC ATL610 Instruction Manual

Automatic transfer switch controller
Hide thumbs Also See for ATL610:
Table of Contents

Advertisement

Quick Links

See also: Installation Manual
ATTENTION !
● Lire attentivement le manuel avant toute utilisation et installation.
● Ces appareils doivent être installés par un personnel qualifié,
conformément aux normes en vigueur en matière d'installations, afin
d'éviter de causer des dommages à des personnes ou biens.
● Avant toute intervention sur l'appareil, débrancher les entrées de mesure et d'alimentation.
● Le constructeur n'assume aucune responsabilité quant à la sécurité électrique en cas de
mauvaise utilisation du dispositif.
● Les produits décrits dans ce document sont susceptibles d'évoluer ou de subir des
modifications à n'importe quel moment. Les descriptions et caractéristiques techniques du
catalogue ne peuvent donc avoir aucune valeur contractuelle.
● Un interrupteur ou disjoncteur doit être inclus dans l'installation électrique du bâtiment. Celui-
ci doit se trouver tout près de l'appareil et l'opérateur doit pouvoir y accéder facilement. Il doit
être marqué comme le dispositif d'interruption de l'appareil : IEC/ EN 61010-1 § 6.12.2.1.
● Nettoyer l'instrument avec un chiffon doux, ne pas utiliser de produits abrasifs, détergents
liquides ou solvants.
Table des matières
d'une tablette
frontal
Doc: I414FGB0914.doc
ATL600 - ATL610
COMMUTATEUR DE RÉSEAU AUTOMATIQUE
MANUEL D'INSTRUCTIONS
Page
2
2
3
3
3
4
4
5
5
7
8
8
8
9
9
9
10
10
11
11
11
12
13
20
20
20
21
21
22
23
24
25
30
30
30
32
26/09/2014
ATL600 - ATL610
F
AUTOMATIC TRANSFER SWITCH CONTROLLER
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
● Before any maintenance operation on the device, remove all the voltages from measuring and
supply inputs.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising there from are
accepted.
● A circuit breaker must be included in the electrical installation of the building. It must be
installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1.
● Clean the instrument with a soft dry cloth; do not use abrasives, liquid detergents or solvents
Index
Introduction
Description
Installation
.
Page
2
2
3
3
3
4
4
5
5
7
8
8
8
9
9
9
10
10
11
11
11
12
13
20
20
20
21
21
22
23
24
25
30
30
30
32
p. 1 / 32
