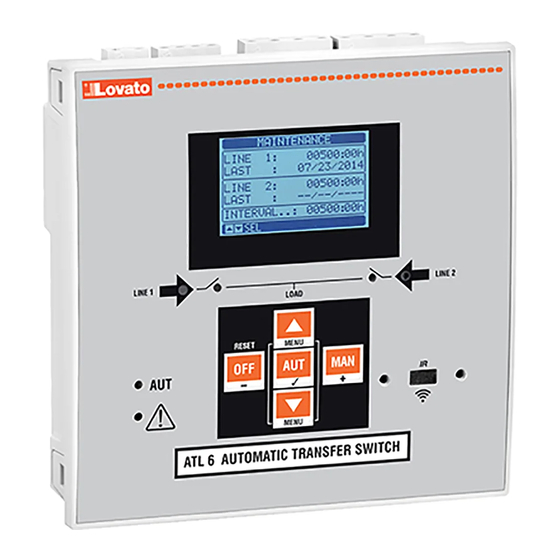

Automatic transfer switch controller with optical port for 2 power sources
Hide thumbs Also See for ATL600:
Table of Contents

Advertisement

Quick Links

See also: Instruction Manual , Installation Manual
UWAGA!!
 Przed użyciem i instalacją urządzenia należy uważnie przeczytać
niniejszą instrukcję.
 W celu uniknięcia zagrożenia dla życia i mienia tego typu urządzenia
muszą być instalowane przez wykwalifikowany personel oraz w zgodzie
z obowiązującymi przepisami.
● Przed rozpoczęciem jakichkolwiek prac związanych z przyrządem należy odłączyć napięcie
od wejść pomiarowych i zasilających.
● Producent nie przyjmuje na siebie odpowiedzialności za bezpieczeństwo elektryczne
w przypadku niewłaściwego użytkowania urządzenia.
● Produkty opisane w niniejszym dokumencie mogą być w każdej chwili udoskonalone
lub zmodyfikowane. Opisy oraz dane katalogowe nie mają żadnej wartości kontraktowej.
● W instalacji elektrycznej budynku należy uwzględnić przełącznik lub wyłącznik automatyczny.
Powinien on znajdować się w bliskim sąsiedztwie urządzenia i być łatwo osiągalny przez
operatora. Musi być oznaczony jako urządzenie służące do wyłączania urządzenia:
IEC/ EN 61010-1 § 6.12.2.1.
● Urządzenie należy czyścić miękką szmatką, nie stosować środków ściernych, płynnych
detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Funkcja przycisków przednich
Diody na panelu przednim
Tryby pracy
Podłączanie napięcia
Menu główne
Dostęp z użyciem hasła
Tabela wyświetlanych stron
Możliwości rozbudowy
Dodatkowe zasoby
Kanały komunikacji
Wejścia, wyjścia, zmienne wewnętrzne, liczniki
Progi limitów (LIMx)
Zmienne sterowania zdalnego (REMx)
Alarmy użytkownika (UAx)
Test automatyczny
Symulacja braku linii głównej
Port programowania IR
Ustawianie parametrów przez komputer
Ustawianie parametrów przez smartfon lub tablet
Ustawianie parametrów przez panel przedni
Tabela parametrów
Alarmy
Właściwości alarmów
Tabela alarmów
Opis alarmów
Tabela funkcji programowalnych wejść
Tabela funkcji wyjść
Menu komend
Instalacja
Schematy połączeń
Rozmieszczenie zacisków
Wymiary mechaniczne i otwory montażowe (mm)
Parametry techniczne
Historia wersji instrukcji
Doc: I414PLGB0914.doc
ATL600 - ATL610
AUTOMATYCZNY PRZEŁĄCZNIK UKŁADU SZR
INSTRUKCJA OBSŁUGI
Strona
2
2
3
3
3
4
4
5
5
7
8
8
8
9
9
9
10
10
11
11
11
12
13
20
20
20
21
21
22
23
24
25
30
30
30
32
26/09/2014
PL
ATL600 - ATL610
AUTOMATIC TRANSFER SWITCH CONTROLLER
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
● Before any maintenance operation on the device, remove all the voltages from measuring and
supply inputs.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising there from are
accepted.
● A circuit breaker must be included in the electrical installation of the building. It must be
installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1.
● Clean the instrument with a soft dry cloth; do not use abrasives, liquid detergents or solvents
Index
Introduction
Description
Front buttons functions
Front LED
Operating modes
Power-up
Main menu
Password access
Table of display pages
Expandability
Additional resources
Communication channels
Inputs, outputs, internal variables, counters
Limit thresholds (LIMx)
Remote-controlled variables (REMx)
User alarms (UAx)
Automatic test
Simulation of priority line failure
IR programming port
Parameter setting via PC
Parameter setting via your smartphone or tablet
Parameters setting (setup) from front panel
Parameter table
Alarms
Alarm properties
Alarm table
Alarm description
Programmable input function table
Output function table
Command menu
Installation
Wiring diagrams
Terminal position
Mechanical dimensions and panel cut-out (mm)
Technical characteristics
Manual revision history
.
Page
2
2
3
3
3
4
4
5
5
7
8
8
8
9
9
9
10
10
11
11
11
12
13
20
20
20
21
21
22
23
24
25
30
30
30
32
