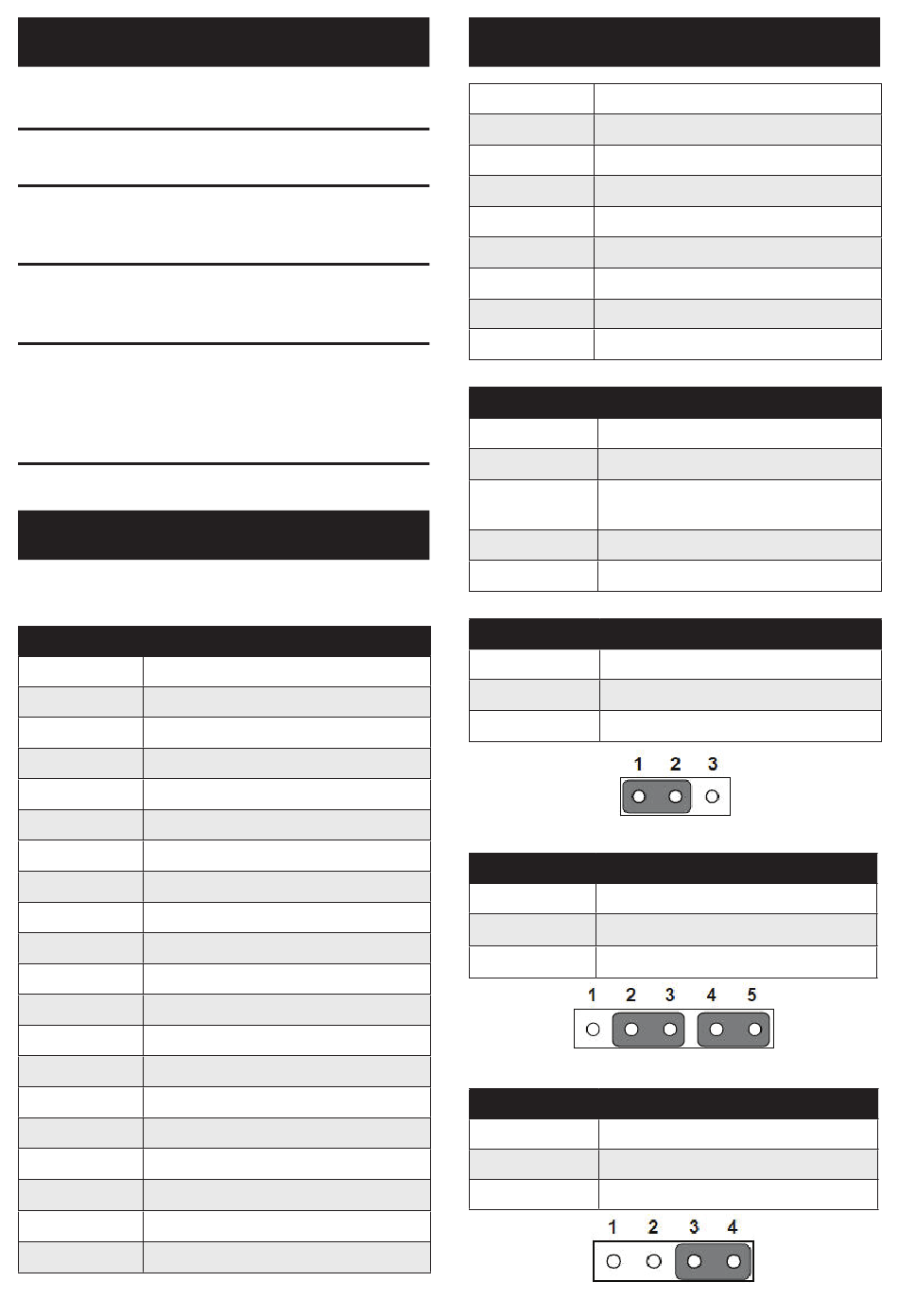

产品规格（续）
• PS/2: 1
看门狗定时器
• 可编程1~255秒/分
电源
• 输出功率：AC 250 W, ATX
• 输入电压: 100 VAC ~ 240 VAC
冷却
• 系统风扇: 2（6 cm/27.7 CFM）
• 空气过滤器：有
环境
• 工作温度: 0 ~ 40°C（32 ~ 104°F）
• 非工作温度: -20 ~ 60°C（-4 ~ 140°F）
• 工作湿度: 10 ~ 85% @ 40°C，非凝结
• 非工作湿度: 10 ~ 95% @ 40°C，非凝结
物理特性
• 尺寸(W x H x D): 232 x 90 x 232 mm
跳线和接口
主板上有很多跳线允许用户配置系统，满足各种不同应用需
求。下表为每个跳线和接口的功能列表。
接口
接口 功能
LPT1 并行端口，支持PSPP/EPP/ECP模式
LAN1 Intel I217V
LAN2 Intel I211AT
VGA1 VGA接口
KBMS1 外部键盘/鼠标接口
COM12 简牛，用于RS-232 * 2
FP1 电源开关/重启接口
JCASE1 机箱打开
CPUFAN1 CPU风扇接口（4针）
LANLED1 LAN1/2 LED指示灯接口
HDAUD1 HD音频扩展模块接口
USB12 USB接口1、2（USB3.0接口）
USB3 USB接口3（USB 2.0）
USB4 板载Type A接口（USB2.0）
USB56 USB接口5、6（USB2.0）
USB78 USB接口7、8（USB2.0）
USB910 USB接口9、10（USB2.0）
SATA1 串行ATA1（SATA3.0）
SATA2 串行ATA2（SATA3.0）
6 AIMC-3421快速入门手册
跳线和接口（续）
SATA3 串行ATA3（SATA2.0）
SATA4 串行ATA4（SATA2.0）
CPU1 CPU插槽
DIMMA1 内存接口通道A1
DIMMB1 内存接口通道B1
GPIO1 GPIO排针
LPC1 低脚位模块扩展排针
PWR1 12 V、5 V电源接口
DVI1
DVI接口
跳线
跳线 功能
JCMOS1 清除CMOS
硬件监视器报警 - 看门狗定时器输
JOBS1+JWDT1
出选择
BZ1 蜂鸣器设定
JME1 启用ME
JCMOS1: 清除CMOS
闭合针脚 结果
1-2 保留CMOS（默认）
2-3 清除CMOS
JOBS1+JWDT1: 硬件监视器报警 - 看门狗定时器输出选择
闭合针脚 跳线设置
2-3 启用看门狗定时器（默认）
4-5 启用硬件监视器报警（默认）
BZ1: 蜂鸣器设定
闭合针脚 结果
3-4 启用蜂鸣器（默认）
连接1 & 4 连接至外部扬声器
