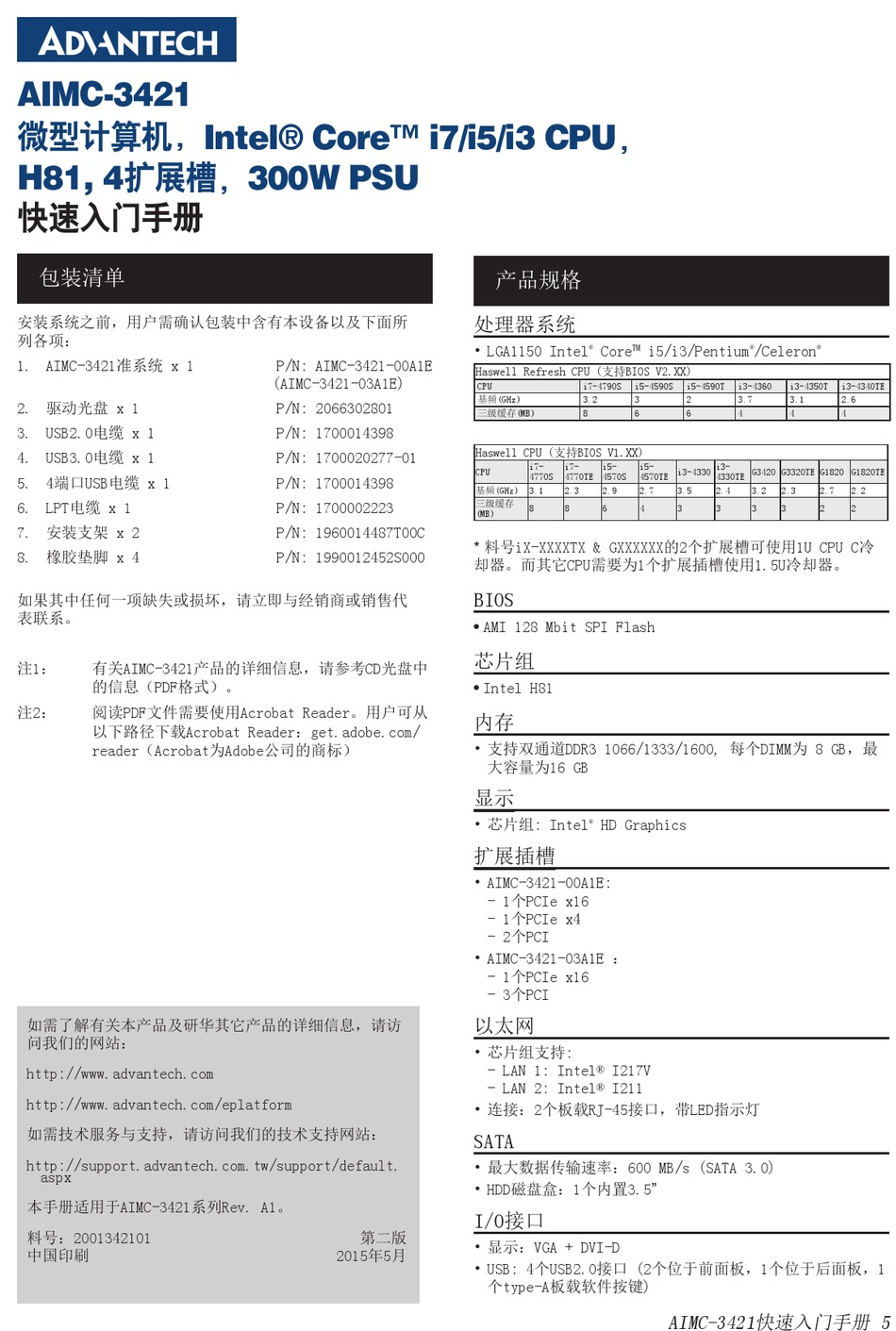

AIMC-3421
微型计算机， Intel® Core™ i7/i5/i3 CPU，
H81, 4 扩展槽 ，300W PSU
快速入门手册
包装清单
安装系统之前，用户需确认包装中含有本设备以及下面所
列各项：
1. AIMC-3421准系统 x 1
2. 驱动光盘 x 1
3. USB2.0电缆 x 1
4. USB3.0电缆 x 1
5. 4端口USB电缆 x 1
6. LPT电缆 x 1
7. 安装支架 x 2
8. 橡胶垫脚 x 4
如果其中任何一项缺失或损坏，请立即与经销商或销售代
表联系。
注1： 有关AIMC-3421产品的详细信息，请参考CD光盘中
的信息（PDF格式）。
注2： 阅读PDF文件需要使用Acrobat Reader。用户可从
以下路径下载Acrobat Reader：get.adobe.com/
reader（Acrobat为Adobe公司的商标）
如需了解有关本产品及研华其它产品的详细信息，请访
问我们的网站：
http://www.advantech.com
http://www.advantech.com/eplatform
如需技术服务与支持，请访问我们的技术支持网站：
http://support.advantech.com.tw/support/default.
aspx
本手册适用于AIMC-3421系列Rev. A1。
料号：2001342101
中国印刷
P/N: AIMC-3421-00A1E
(AIMC-3421-03A1E)
P/N: 2066302801
P/N: 1700014398
P/N: 1700020277-01
P/N: 1700014398
P/N: 1700002223
P/N: 1960014487T00C
P/N: 1990012452S000
第二版
2015年5月
产品规格
处理器系统
• LGA1150 Intel ® Core™ i5/i3/Pentium
Haswell Refresh CPU (支持BIOS V2.XX)
CPU i7-4790S i5-4590S
基频(GHz) 3.2 3
三级缓存(MB) 8 6
Haswell CPU (支持BIOS V1.XX)
i7- i7- i5- i5-
CPU 4570TE i3-4330
4770S 4770TE 4570S
基频(GHz) 3.1 2.3 2.9 2.7
三级缓存
8 8 6 4
(MB)
* 料号iX-XXXXTX & GXXXXXX的2个扩展槽可使用1U CPU C冷
却器。而其它CPU需要为1个扩展插槽使用1.5U冷却器。
BIOS
• AMI 128 Mbit SPI Flash
芯片组
• Intel H81
内存
• 支持双通道DDR3 1066/1333/1600, 每个DIMM为 8 GB，最
大容量为16 GB
显示
• 芯片组: Intel HD Graphics
®
扩展插槽
• AIMC-3421-00A1E:
- 1个PCIe x16
- 1个PCIe x4
- 2个PCI
• AIMC-3421-03A1E ：
- 1个PCIe x16
- 3个PCI
以太网
• 芯片组支持:
- LAN 1: Intel® I217V
- LAN 2: Intel® I211
• 连接：2个板载RJ-45接口，带LED指示灯
SATA
• 最大数据传输速率：600 MB/s (SATA 3.0)
• HDD磁盘盒：1个内置3.5"
I/O接口
• 显示：VGA + DVI-D
• USB: 4个USB2.0接口 (2个位于前面板，1个位于后面板，1
个type-A板载软件按键)
® /Celeron ®
i5-4590T i3-4360 i3-4350T
2 3.7 3.1
6 4 4
i3-
4330TE G3420 G3320TE G1820 G1820TE
3.5 2.4 3.2 2.3 2.7
3 3 3 3 2
AIMC-3421快速入门手册 5
i3-4340TE
2.6
4
2.2
2
