Use un conducto de ventilación de metal pesado. No use
conductos de ventilación de plástico o de hoja de metal.
Se recomienda el conducto de ventilación de metal pesado para
evitar que se aplaste o se tuerza.
El conducto de ventilación de metal flexible debe extenderse y
sostenerse por completo cuando la secadora está en su
ubicación final. Quite el exceso del conducto de metal flexible
para evitar que se doble y se tuerza, lo cual podria dar lugar a
una reducción del flujo de aire.
La capota de ventilación debe tapar el conducto de ventilación
para evitar el ingreso de roedores e insectos a la casa.
La capota de ventilación debe estar por lo menos a 12 pulgadas
(30.5 cm) de distancia del piso o de cualquier objeto que pudiese
estar en el trayecto del conducto de ventilación (como flores,
rocas o arbustos, etc).
Si se usa un sistema de ventilación existente, limpie la pelusa
que está en toda la longitud del sistema y asegúrese de que la
capota de ventilación no esté obstruida con pelusa. La pelusa
debe ser quitada nuevamente cada dos años, o con más
frecuencia, de acuerdo con el uso de la secadora. Reemplace
cualquier conducto de ventilación de plástico o de hoja de metal
por uno de metal rígido o de metal flexible.
Use la cinta para tuberías para sellar todas las uniones.
Las instalaciones en casas rodantes necesitan:
Un juego para instalación en casas rodantes, Pieza Número
346764*
Artículos de ferretería para sistemas de ventilación de metal*
*Se pueden comprar en su tienda Sears o en el distribuidor de
servicio técnico Sears de su localidad.

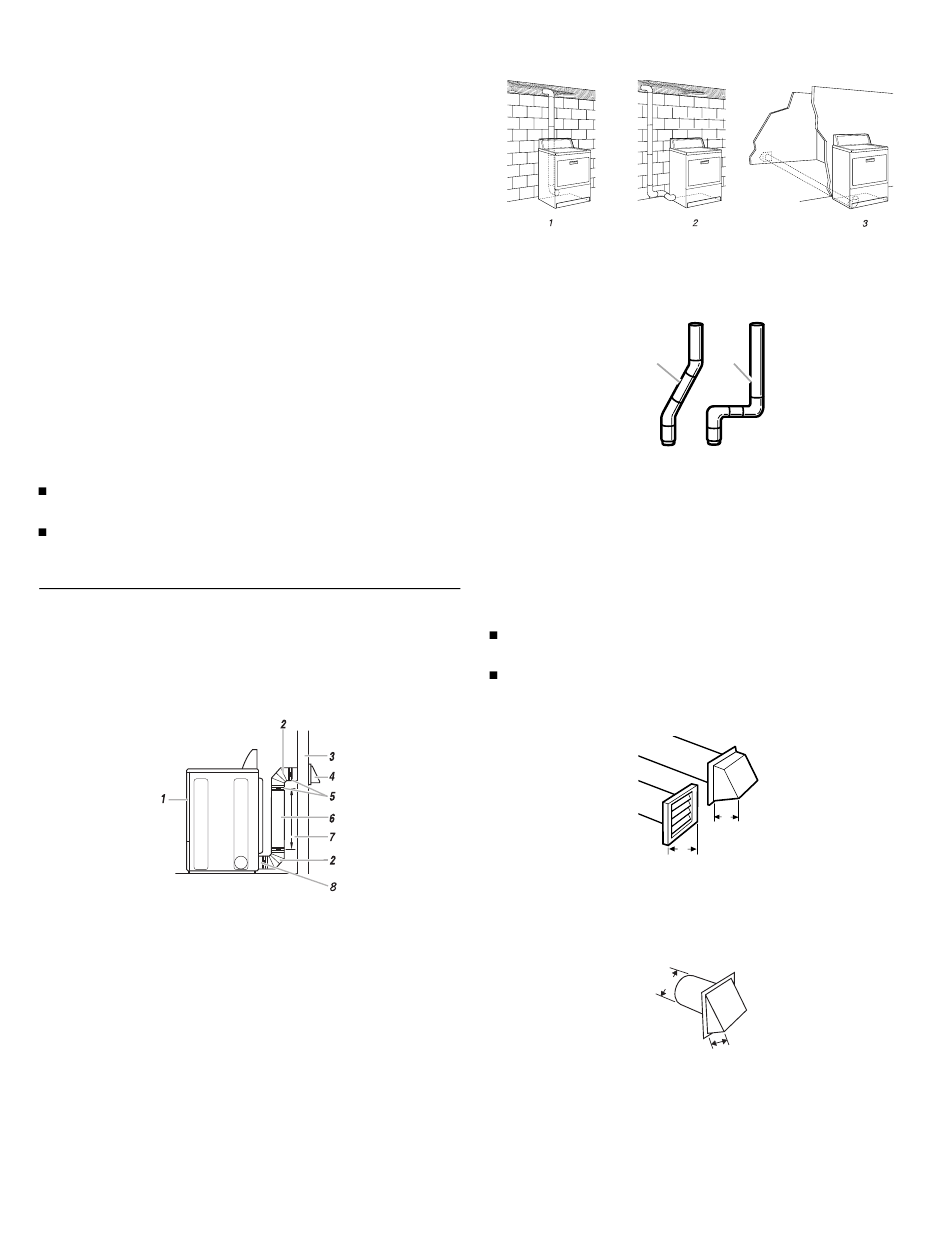

Cálculo de la longitud del conducto
de ventilación
Las instalaciones típicas tienen la ventilación en la parte posterior
de la secadora.
Otras instalaciones son posibles.
1. Secadora
2. Codo
3. Pared
4. Capota de ventilación
5. Cinta para tubos y abrazaderas
6. Tubo de metal rígido o tubo de metal flexible
7. Longitud necesaria del conducto de ventilación
para conectar los codos
8. Salida de ventilación
34
Instalaciones estándares de ventilación con tubos de
metal rígidos o tubos de metal flexibles.
1. Instalación estándar con ventilación en la parte
posterior y conexiones indirectas
2. Instalación de ventilación lateral a la izquierda o a
la derecha
3. Instalación de ventilación inferior
mejor
1. Seleccione la vía que proporcione el trayecto más recto y
directo al exterior. Planifique la instalación a fin de usar el
menor número posible de codos y vueltas.
Cuando use los codos o haga vueltas, deje todo el espacio que
sea posible. Doble el conducto de ventilación gradualmente para
evitar que se retuerza. Evite vueltas de 90º.
Determinación de la longitud del conducto de ventilación
La longitud máxima del sistema de ventilación depende de:
El tipo de conducto de ventilación (metal rígido o metal
flexible).
El número de codos utilizados.
Los estilos recomendados de capotas de ventilación se ilustran
aquí.
(10.2 cm)
1. Estilo de capota con ventilación tipo caja
2. Estilo de capota con ventilación tipo persiana
El estilo de campana de ventilación angular (que se ilustra a
continuación) es aceptable.
4"
10.2 cm
2. Vea el cuadro de longitud del conducto de ventilación que
vaya de acuerdo con su tipo de capota de ventilación para
fijarse en las longitudes máximas del conducto de ventilación
que usted puede usar.
bien
4"
(10.2 cm)
4"
2.5"
6.4 cm
