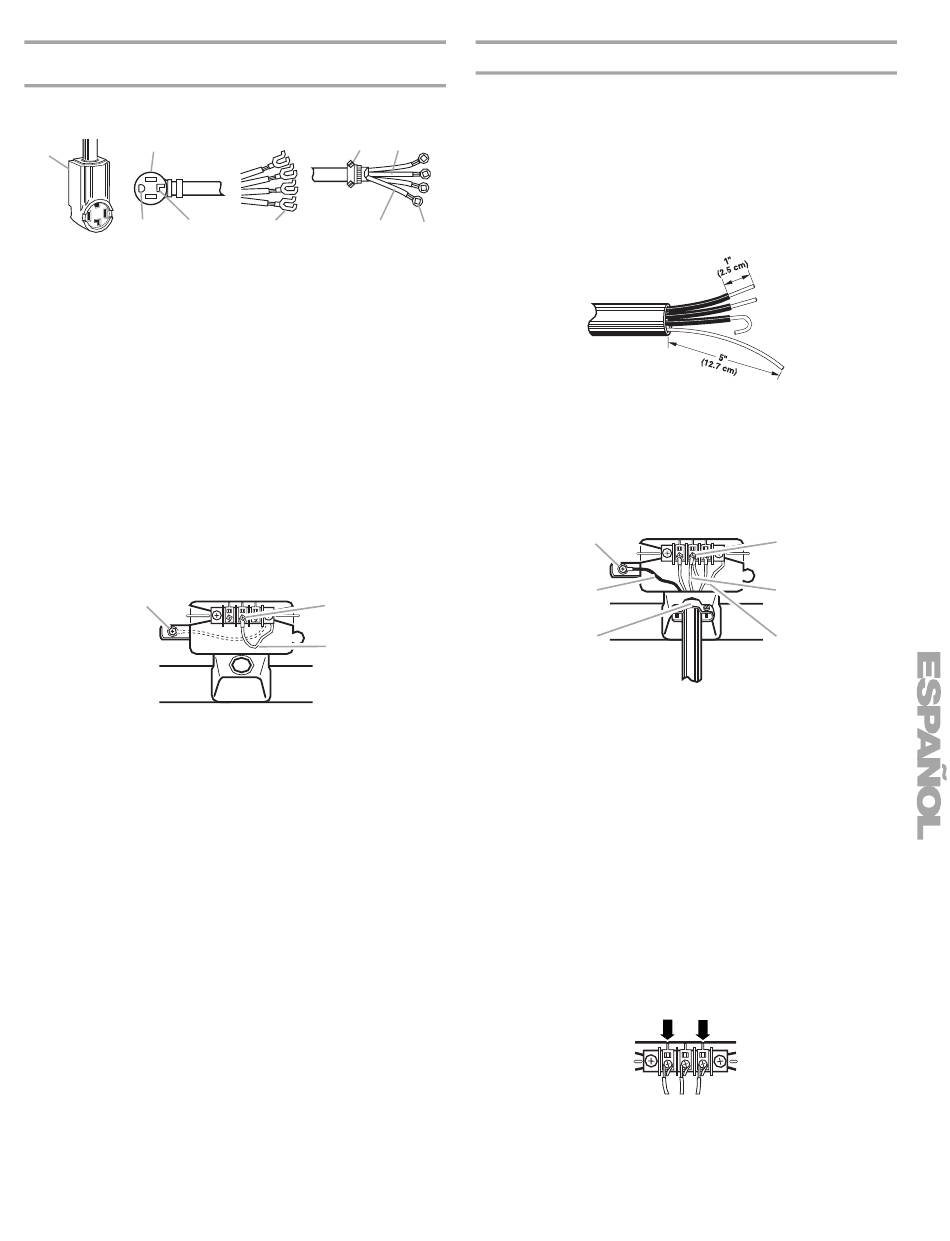

Conexión de alambre de cuatro hilos: Cable de suministro
eléctrico
IMPORTANTE:Se necesita una conexión de alambre de cuatro
hilos para las casas rodantes.
2
1
3
4
1. Contacto de cuatro alambres (tipo NEMA 14-30r)
2. Enchufe de 4 terminales
3. Terminal de conexión a tierra
4. Neutro
5. Terminales de horquilla con los extremos hacia
arriba
6. Protector contra tirones aprobado de UL, de 3/4
de pulgada (1.9 cm)
7. Alambre NEUTRO (blanco)
8. Hilo de tierra (verde)
9. Bornes anulares
El cordón de suministro de corriente de 4 hilos, de por lo menos
4 pies (122 cm) de largo, debe tener 4 hilos de cobre sólido de
calibre 10 y encajar en un tomacorriente para 4 hilos de NEMA
Tipo 14-30R. El cuarto hilo (conductor de tierra) debe estar
identificado por medio de una cubierta verde y el conductor
neutro por medio de una cubierta blanca.
1. Saque el tornillo central del bloque terminal.
2. Saque el hilo de tierra del aparato (verde con rayas amarillas)
del tornillo conector de tierra externo. Fíjelo debajo del
tornillo central de color plateado del bloque terminal.
1
1. Conector de tierra externo – La línea punteada
ilustra la posición del hilo de tierra NEUTRO antes
de moverlo al tornillo central del bloque terminal.
2. Tornillo central de color plateado del bloque
terminal.
3. Hilo verde/amarillo del mazo de conductores.
3. Conecte el hilo de tierra (verde) del cordón de suministro de
corriente al tornillo conductor de tierra externo. Apriete el
tornillo.
4. Conecte el hilo neutro (hilo blanco o central) del cordón de
suministro de corriente debajo del tornillo central del bloque
terminal.
5. Conecte los otros hilos a los tornillos exteriores del bloque
terminal. Apriete los tornillos.
6. Apriete los tornillos de reducción de tirantez.
7. Introduzca la lengüeta de la cubierta del bloque terminal en la
ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
6
7
5
8
9
2
3
Conexión de 4 hilos: Conexión directa
IMPORTANTE: Casas rodantes requieren una conexión de 4
hilos.
El cable de conexión directa debe tener 4 pies (122 cm) extra de
largo para poder mover la secadora si fuese necesario.
Pele 5 pulgadas (12.7 cm) de la cubierta exterior desde el
extremo del cable, dejando el hilo de tierra desnudo a 5 pulgadas
(12.7 cm). Corte 1 ½ pulgada (3.8 cm) de los 3 hilos restantes.
Pele el aislamiento 1 pulgada (2.5 cm) hacia atrás. Doble los
extremos de los hilos para formar un gancho.
1. Saque el tornillo central del bloque terminal.
2. Saque el hilo de tierra del aparato (verde con rayas amarillas)
del tornillo conector de tierra externo. Fíjelo debajo del
tornillo central de color plateado del bloque terminal.
3. Conecte el hilo de tierra (desnudo) del cable de suministro de
corriente al tornillo del conductor de tierra externo. Apriete el
tornillo.
1
2
3
1. Conector de tierra externo
2. Hilo verde del cordón de suministro de corriente o
hilo de cobre desnudo
3. Reducor de tirantez aprobado por UL de ¾
pulgada (1.9 cm)
4. Tornillo central de color plateado del bloque
terminal
5. Hilo neutro (blanco)
6. Hilo neutro de puesta a tierra (verde/amarillo)
4. Coloque el extremo del hilo neutro en forma de gancho (hilo
blanco o central) del cable de suministro de corriente debajo
del tornillo central del bloque terminal (con el gancho
mirando hacia la derecha). Apriete y junte el extremo
enganchado. Apriete el tornillo.
5. Coloque los extremos enganchados de los otros hilos del
cable de suministro de corriente debajo de los tornillos
exteriores del bloque terminal (con los ganchos mirando
hacia la derecha). Apriete y junte los extremos enganchados.
Apriete los tornillos.
6. Apriete los tornillos reductores de tirantez.
7. Introduzca la lengüeta de la cubierta del bloque terminal en la
ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
4
5
6
31
