Cable de suministro eléctrico
ADVERTENCIA
Peligro de Incendio
Use un cable de suministro eléctrico nuevo de 30
amperes con aprobación UL.
Use un protector de cables con aprobación UL.
Desconecte el suministro eléctrico antes de hacer
las conexiones eléctricas.
Conecte el alambre neutro (el blanco o el del
centro) al terminal central (plateada).
El alambre de tierra (el verde o el no aislado) se
debe conectar con el conector verde de tierra.
Conecte los 2 alambres de suministro restantes
con las 2 terminales restantes (las doradas).
Apriete firmemente todas las conexiones
eléctricas.
No seguir estas instrucciones puede causar la
muerte, incendio, o choque eléctrico.

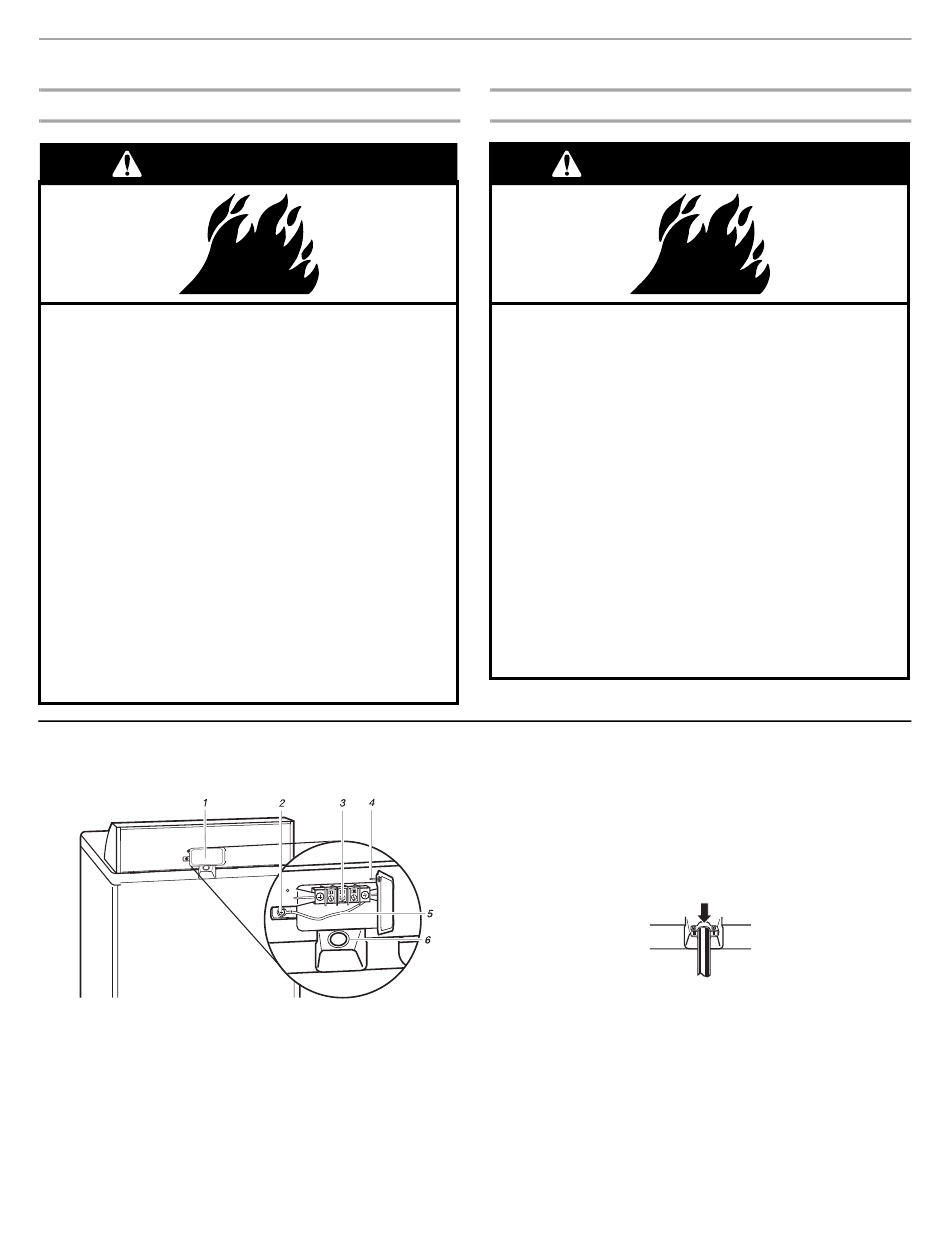

1. Desconecte la energía.
2. Quite el tornillo de sujeción y la tapa del bloque de terminal.
1. Tapa del bloque de terminal
2. Conector a tierra externo
3. Tornillo de bloque de terminal de color plateado,
del centro
4. Tornillo de sujeción
5. Alambre de conexión a tierra neutro (verde/amarillo)
6. Orificio debajo de la abertura del bloque de terminal
30
Conexión eléctrica
Cableado directo
Utilice alambres de cobre sólido de ancho 10.
Use un protector de cables con aprobación UL.
Desconecte el suministro eléctrico antes de hacer
las conexiones eléctricas.
Conecte el alambre neutro (el blanco o el del
centro) al terminal central (plateada).
El alambre de tierra (el verde o el no aislado) se
debe conectar con el conector verde de tierra.
Conecte los 2 alambres de suministro restantes
con las 2 terminales restantes (las doradas).
Apriete firmemente todas las conexiones
eléctricas.
No seguir estas instrucciones puede causar la
muerte, incendio o choque eléctrico.
3. Monte un protector contra tirones aprobado de UL de 3/4 de
pulg. (1.9 cm) (el protector contra tirones tiene la marca de
UL) en el orificio que está debajo de la abertura del bloque de
terminal. Ajuste los tornillos del anclaje contra tensión lo
suficiente para mantener las dos secciones de la abrazadera
juntas. Haga pasar el cable de suministro eléctrico a través
del anclaje contra tensión. El anclaje contra tensión deberá
encajar bien con el gabinete de la secadora y estar en
posición horizontal.
4. Ahora termine la instalación siguiendo las instrucciones
para el tipo de su conexión eléctrica:
Alambre de 4 hilos (se recomienda)
Alambre de 3 hilos (si no dispone de alambre de cuatro)
ADVERTENCIA
Peligro de Incendio
