Es posible realizar la conexión eléctrica mediante un cable empotrado en la pared, en la posición indicada en
la plantilla de instalación (conexión recomendada para instalaciones del aparato en la parte alta de la pared).
• Esta operación debe ser realizada exclusivamente por el instalador o por per-
sonal con cualificación similar, y en conformidad con las normas nacionales
vigentes.
• Para prevenir todo riesgo de electrocución, es indispensable desconectar el
interruptor general antes de realizar conexiones eléctricas o cualquier ope-
ración de mantenimiento en los aparatos.
Para reemplazar el cable de alimentación, proceda como sigue:
a. Levante la rejilla de succión del aire (3) y quite los dos tornillos (3a) (fig. 28).
b. Extraiga la puerta derecha (desblóquela con un destornillador) y la izquierda (1a) de la carcasa frontal
y entonces rote el flap (1) y quite los tres tornillos (1b) y los dos tornillos (1c) (fig. 29).
c. Quite la carcasa frontal (fig.30).
d. Desenrosque los dos tornillos de fijación (X2) para remover la tapa frontal del cuadro eléctrico (X1)
(fig. 31).
e.
Desenrosque los dos tornillos de fijación (X4) para remover la tapa superior del cuadro eléctrico (X3)
(fig. 32).
f. Extraiga el interruptor hacia el exterior del cuadro eléctrico (fig. 34-A).
g. Destornille el clip para cable (J1) (fig. 33).
h. Destornille los tornillos de bloqueo de los cables del tablero de bornes (J2) (fig. 33)
i.
Extraiga el cable e inserta el nuevo cable siguiendo los mismos pasos.
l.
Bloque los tres polos del cable en el tablero de bornes (J2) y apriete los tornillos (fig. 34).
m. Bloque el cable con el clip (J1) (fig. 34).
n. cierre el cuadro eléctrico.
o. Vuelva a ensamblar la carcasa frontal de la máquina.
Esta operación se debe realizar por personal especializado con los conocimientos necesarios
exigidos por la ley.
2.5 - CONFIGURACIÓN INSTALACIÓN ALTA/BAJA
La unidad se puede instalar tanto en la parte baja de la pared (adyacente al suelo) como en su parte alta
(adyacente al techo).
Según la instalación (en techo o en suelo) es suficiente modificar la configuración electrónica de manera de
optimizar los ángulos de apertura del flap de salida del aire.
2.5.1 - Configuración de la electrónica para la instalación en pared
baja o pared alta

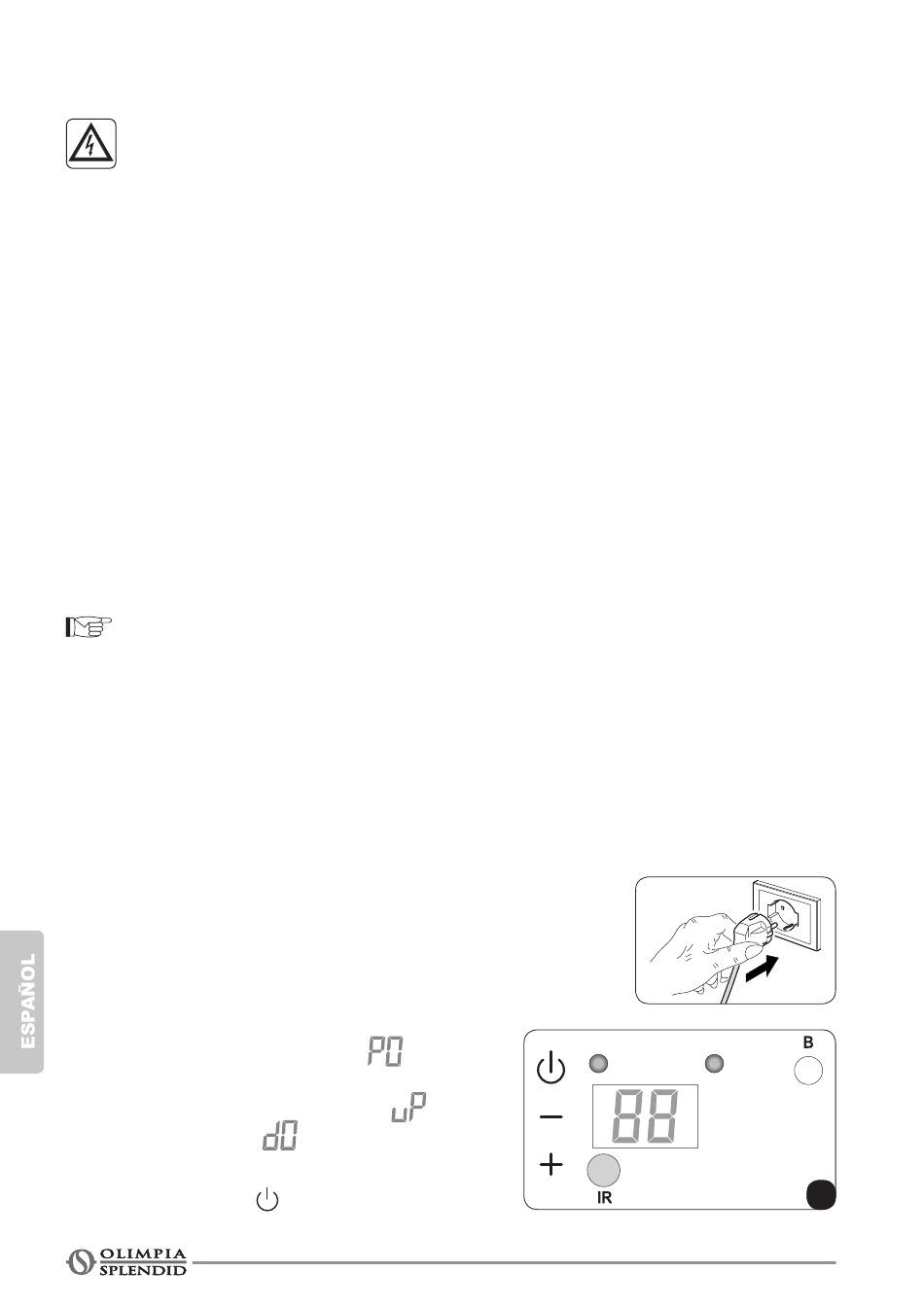

Trabaje como sigue (vea fig. B):
a.
Inserta el enchufe en la toma de corriente para alimentar el acondicio-
nador y entonces asegúrese de que el mismo esté en modo stand-by.
b. en el panel de mandos, presione la tecla MODE por
más de 10 segundos, hasta la emisión de una señal
acústica.
c. La pantalla muestra el parámetro
d. suelte la tecla MODE y presiónela una otra vez.
e.
la pantalla muestra la configuración
lación en techo) o
f.
Presione la teclas + o - para seleccionar la configuración deseada.
g. Presione la tecla MODE para confirmar.
h. Presione la tecla
ES - 16
.
(para insta-
(para instalación en suelo).
para salir de la configuración.
LED1
LED5
MODE
Display
B
