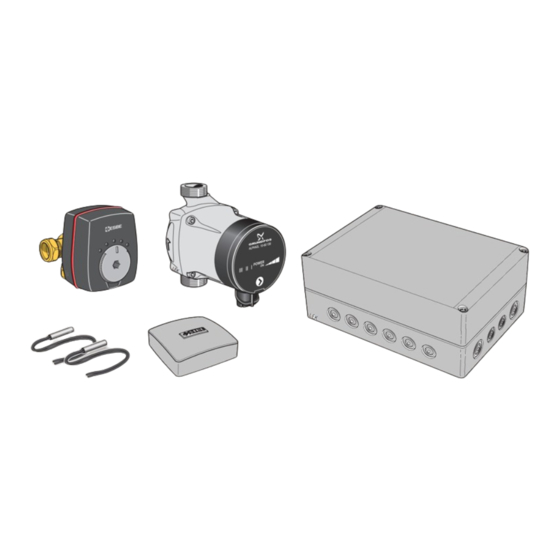

Extra climate system for nibe f1145, f1155, f1245, f1255, f1345,f370, f470, f750, vvm 310, vvm 320, vvm 325, vvm 500, smo40
Hide thumbs Also See for ECS 40:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Installation Manual
ECS 40/ECS 41
Installatörshandbok Extra Klimatsystem
SE
för NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
Installer manual Extra climate system
GB
for NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
Installateurhandbuch Extra mischgruppe
DE
für NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
Asentajan käsikirja Lisälämmitysjärjestelmä
FI
NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
IHB 1517-4
231401

Advertisement

loading

Related Manuals for Nibe ECS 40

Summary of Contents for Nibe ECS 40

  • Page 1 ECS 40/ECS 41 Installatörshandbok Extra Klimatsystem för NIBE F1145, F1155, F1245, F1255, F1345, F370, F470, F750, VVM 310, VVM 320, VVM 325, VVM 500, SMO40 Installer manual Extra climate system for NIBE F1145, F1155, F1245, F1255, F1345, F370, F470, F750, VVM 310, VVM 320, VVM 325,...
  • Page 3 Rör med rak koppling 1. Antalet klimatsystem som kan installeras varierar beroende på produkt och mjukvaruversion. För att kontrollera vilken mjukvaruversion som är tillgänglig för din produkt, besök http://www.nibeuplink.com 2. Detta används endast vid inkoppling till NIBE F370 eller F470.
  • Page 4 Röranslutning Anslutning av extra klimatsystem Värmepump/ Framledning Vid anslutning av extra klimatsystem måste det extra inomhusmodul klimatsystemet ha lägre temperatur än det ordinarie. Cirkulationspump och shuntventil Den extra cirkulationspumpen (GP20) placeras i det extra klimatsystemet enligt principschema. Shuntventilen (QN25) placeras på framledningen efter Retur värmepumpen/inomhusmodulen, före första radiator på...
  • Page 5 Pump- och tryckfallsdiagram, ECS 40 Tillgängligt tryck Tillgängligt tryck Speed III Speed I Speed II Flöde Flöde 800 1000 1200 1400 1600 Pump- och tryckfallsdiagram, ECS 41 Tillgängligt tryck Tillgängligt tryck Speed II Speed I Speed III Flöde Flöde 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 Välj mellan sju inställningar på...
  • Page 6 Avstängningsventil, värmebärarsida QN10 Växelventil, värme/varmvatten RM10 - 13 Backventil EB101 Värmepumpsystem (slav) EB101 Värmepump EP21 Klimatsystem 2 (ECS 40/ECS 41) AA25 Apparatlåda Framledningsgivare, extra klimatsystem Returledningsgivare, extra klimatsystem GP20 Cirkulationspump, extra klimatsystem QN25 Shuntventil EP22 Klimatsystem 3 (ECS 40/ECS 41)
  • Page 7 Principschema F1145/F1155 med ECS 40/ECS 41 och extra klimatsystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -XL15 -QM31 -FL3 -EB100 -QM34 -HQ1 -CP10...
  • Page 8 Principschema F1345 med ECS 40/ECS 41 och extra klimatsystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -EB1 -QN25 -FL10 -CM5 -EB1 -CP20 -EB100-BT25 -GP10 -GP18 -QM42 -EB100-BT71 -QM43 -RN11 -RM21...
  • Page 9 -QN25 -EP22 -AA25 -BT2 -GP20 -EB100 -BT3 -QN25 -EB100 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 Principschema VVM 310 med ECS 40/ECS 41 och extra klimatsystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2...
  • Page 10 Principschema VVM 320 med ECS 40/ECS 41 och extra klimatsystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Principschema VVM 325 med ECS 40/ECS 41 och extra klimatsystem...
  • Page 11 Principschema VVM 500 med ECS 40/ECS 41 och extra klimatsystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -FL2 -BT3 -QN25 -CM1 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Principschema SMO 40 med ECS 40/ECS 41 och extra klimatsystem...
  • Page 12 All elektrisk inkoppling skall ske av behörig 1 2 3 4 elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Vämepumpen/inomhusmodulen ska vara spänningslös vid installation av ECS 40/ECS 41. F1345 AA3-X4 Elschema finns i slutet av denna installatörshandbok. AA3-X4 Anslutning av kommunikation Bergvärmepumpar...
  • Page 13 Luft/vattenvärmepumpar Styrmodul Detta tillbehör innehåller ett tillbehörskort (AA5) som Inomhusmoduler kopplas mot (AA5-X4) på styrmodul. Detta tillbehör innehåller ett tillbehörskort (AA5) som Om flera tillbehör ska anslutas eller redan finns instal- ska anslutas direkt till inomhusmodulen på ingångskor- lerade måste nedanstående instruktion följas. tet (plint AA3-X4).
  • Page 14 Frånluftsvärmepumpar EB100 Detta tillbehör innehåller ett tillbehörskort (AA5) som ska anslutas direkt till värmepumpen på ingångskortet (plint AA3-X4) i F370/F470/F750 AA3-X4 Om flera tillbehör ska anslutas eller redan finns instal- lerade måste nedanstående instruktion följas. F750 Det första tillbehörskortet ska anslutas direkt till in- gångskortets plint (AA3-X4) i värmepumpen.
  • Page 15 Anslutning av givare och extern justering Anslutning av shuntmotor (QN25) Använd kabeltyp LiYY, EKKX eller likvärdig. För plintar- Anslut shuntmotorn (QN25) till AA5-X9:6 (230 V, nas placering, se Komponentplacering sida 3. öppna), AA5-X9:5 (N) och AA5-X9:4 (230 V, stäng). AA25 Externt Framledningsgivare, extra klimatsystem (BT2) Anslut framledningsgivaren till AA5-X2:23-24.
  • Page 16 Välj: "klimatsystem 2" för klimatsystem 2, "klimatsystem 3" för klimatsystem 3 samt "klimatsystem 4" för klimat- system 4. 2) Gäller NIBE F1345, SMO40, VVM 310, VVM 320, VVM 325 och VVM 500. Meny 5.1.2 - max framledningstemp. Inställning av högsta framledningstemperatur till varje klimatsystem.
  • Page 17 1. The number of climate systems that can be installed varies depending on the product and software version. To check which software version is available for your operating mode, visit http://www.nibeuplink.com 2. This is only used when connecting to NIBE F370 or F470.
  • Page 18 Pipe connections Connection of extra climate system Heat pump/indoor Flow pipe When connecting extra climate systems, they must be module connected so that they have a lower temperature than the normal climate system. Circulation pump and mixing valve The extra circulation pump (GP20) is positioned in the extra climate system according to the outline diagram.
  • Page 19 Pump and pressure drop diagrams, ECS 40 Available pressure Tillgängligt tryck Speed III Speed I Speed II Flow Flöde 800 1000 1200 1400 1600 Pump and pressure drop diagrams, ECS 41 Available pressure Tillgängligt tryck Speed II Speed I Speed III Flow Flöde...
  • Page 20 RM10 - 13 Non-return valve EB101 Heat pump system (slave) EB101 Heat pump EP21 Climate system 2 (ECS 40/ECS 41) AA25 Unit box Flow temperature sensor, extra climate system Return line sensor, extra climate system GP20 Circulation pump, extra climate system...
  • Page 21 Outline diagram F1145/F1155 with ECS 40/ECS 41 and extra climate system -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -XL15 -QM31 -FL3 -EB100 -QM34...
  • Page 22 Outline diagram F1345 with ECS 40/ECS 41 and extra climate system -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -EB1 -QN25 -FL10 -CM5 -EB1 -CP20 -EB100-BT25 -GP10 -GP18 -QM42 -EB100-BT71 -QM43 -RN11...
  • Page 23 -EP22 -AA25 -BT2 -GP20 -EB100 -BT3 -QN25 -EB100 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 Outline diagram VVM 310 with ECS 40/ECS 41 and extra climate system -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25...
  • Page 24 Outline diagram VVM 320 with ECS 40/ECS 41 and extra climate system -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Outline diagram VVM 325 with ECS 40/ECS 41 and extra climate system...
  • Page 25 Outline diagram VVM 500 with ECS 40/ECS 41 and extra climate system -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -FL2 -BT3 -QN25 -CM1 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Outline diagram SMO 40 with ECS 40/ECS 41 and extra climate system...
  • Page 26 Electrical installation and wiring must be car- ried out in accordance with the stipulations in force. The heat pump/indoor module must not be powered when installing ECS 40/ECS 41. F1345 AA3-X4 AA3-X4 The electrical circuit diagram is at the end of this In- staller handbook.
  • Page 27 Air/water heat pumps Control module This accessory contains an accessory board (AA5) that Indoor modules is connected to (AA5-X4) on control module. This accessory contains an accessory card (AA5) that If several accessories are to be connected or are already must be connected directly to the indoor module on installed, the following instructions must be followed.
  • Page 28 Exhaust air heat pumps EB100 This accessory contains an accessory board (AA5) that must be connected directly to the heat pump on the input board (terminal block AA3-X4) in AA3-X4 F370/F470/F750 If several accessories are to be connected or are already installed, the following instructions must be followed.
  • Page 29 Connection of sensors and external adjust- Connection of the mixing valve motor ment (QN25) Use cable type LiYY, EKKX or similar. For location of Connect the mixing valve motor (QN25) to AA5-X9:6 terminal blocks, see Component positions page 17. (230 V, open), AA5-X9:5 (N) and AA5-X9:4 (230 V, close).

  • Page 30: Technical Specifications

    Select: "climate system 2" for climate system 2, "climate system 3" for climate system 3, and "climate system 4" for climate system 4. 2) Applies to NIBE F1345, SMO40, VVM 310, VVM 320, VVM 325 and VVM 500. Menu 5.1.2 - max flow line temperature Setting the maximum flow temperature for each cli- mate system.
  • Page 31 1 St. Rohr mit gerader Kupplung 1. Die Anzahl der installierbaren Klimatisierungssysteme richtet sich nach Produkt und Softwareversion. Welche Softwareversion für Ihr Produkt verfügbar ist, erfahren Sie hier: http://www.nibeuplink.com 2. Wird nur verwendet beim Anschluss an NIBE F370 oder F470.
  • Page 32 Rohranschluss/Durchflussmes- Wärmepumpe/Inneneinheit Vorlauf Zusätzliches Klimatisierungssystem anschlie- ßen Beim Anschluss eines zusätzlichen Klimatisierungssys- tems muss dieses System eine niedrigere Temperatur als das herkömmliche System aufweisen. Umwälzpumpe und Mischventil Rücklauf Die zusätzliche Umwälzpumpe (GP20) wird im zusätz- lichen Heiz- und Kühlkreis platziert (siehe Prinzipskizze). Fühler Das Mischventil (QN25) ist am Vorlauf nach der Wär- Der Vorlauffühler (BT2) wird am Rohr zwischen der...
  • Page 33 Pumpenkennliniendiagramm, ECS 40 Verfügbarer Druck Tillgängligt tryck Speed III Speed I Speed II Fluss Flöde 800 1000 1200 1400 1600 Pumpenkennliniendiagramm, ECS 41 Verfügbarer Druck Tillgängligt tryck Speed II Speed I Speed III Fluss Flöde 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 Es stehen sieben Pumpeneinstellungen zur Auswahl.
  • Page 34 QN10 Umschaltventil, Heizung/Brauchwasser RM10 - 13 Rückschlagventil EB101 Wärmepumpensystem (Slave) EB101 Wärmepumpe EP21 Klimatisierungssystem 2 (ECS 40/ECS 41) AA25 Gerätegehäuse Vorlauffühler für zusätzlichen Heiz- und Kühlkreis Rücklauffühler für zusätzlichen Heiz- und Kühlkreis GP20 Umwälzpumpe für zusätzlichen Heiz- oder Kühlkreis QN25...
  • Page 35 Prinzipskizze F1145/F1155 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -XL15 -QM31 -FL3 -EB100 -QM34 -HQ1 -CP10...
  • Page 36 Prinzipskizze F1345 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -EB1 -QN25 -FL10 -CM5 -EB1 -CP20 -EB100-BT25 -GP10 -GP18 -QM42 -EB100-BT71 -QM43 -RN11 -RM21...
  • Page 37 -QN25 -EP22 -AA25 -BT2 -GP20 -EB100 -BT3 -QN25 -EB100 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 Prinzipskizze VVM 310 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2...
  • Page 38 Prinzipskizze VVM 320 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Prinzipskizze VVM 325 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem...
  • Page 39 Prinzipskizze VVM 500 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -FL2 -BT3 -QN25 -CM1 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Prinzipskizze SMO 40 mit ECS 40/ECS 41 und zusätzlichem Klimatisierungssystem...
  • Page 40 Elektriker ausgeführt werden. Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Die Wärmepumpe/Inneneinheit muss wäh- rend der Installation von ECS 40/ECS 41 span- F1345 AA3-X4 nungslos sein. AA3-X4 Der Schaltplan befindet sich am Ende dieses Installa- teurhandbuchs.
  • Page 41 Luft/Wasser-Wärmepumpen Steuermodul Dieses Zubehör umfasst eine Zubehörplatine (AA5), Inneneinheiten die mit (AA5-X4) am Steuermodul verbunden wird. Dieses Zubehör umfasst eine Zubehörplatine (AA5), Sollen mehrere Zubehöreinheiten angeschlossen wer- die direkt über die Eingangsplatine (Anschlussklemme den oder sind bereits Zubehöreinheiten installiert, ist AA3-X4) mit dem Innenmodul zu verbinden ist.
  • Page 42 Abluftwärmepumpen EB100 Dieses Zubehör umfasst eine Zusatzplatine (AA5), die direkt über die Eingangsplatine (Anschlussklemme AA3-X4) in F370/F470/F750 AA3-X4 Sollen mehrere Zubehöreinheiten angeschlossen wer- den oder sind bereits Zubehöreinheiten installiert, ist die folgende Anweisung zu befolgen. F750 Die erste Zubehörplatine ist direkt mit der Anschluss- klemme (AA3-X4) des Innenmoduls in der Wärmepum- pe zu verbinden.
  • Page 43 Anschluss von Fühler und externer Justie- Anschluss des Mischventilmotors (QN25) rung Verbinden Sie den Mischventilmotor (QN25) mit AA5- X9:6 (230 V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230 Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. V, schließen). Hinweise zur Position der Anschlussklemmen, siehe Position der Komponenten Seite 31.
  • Page 44 Wählen Sie: "Klimatisierungsystem 2" für Klimatisie- rungssystem 2, "Klimatisierungsystem 3" für Klimatisie- Technische Daten rungssystem 3 und "Klimatisierungsystem 4" für Klima- tisierungssystem 4. 1) Gilt für NIBE F1145, F1155, F1245, F1255, F370, F470 und F750. Steuerspannung 230 V Menü 5.2.4 - Zubehör -Wert Aktivierung/Deaktivierung von Zubehör.
  • Page 45 Suomi, Asentajan käsikirja - ECS 40/ECS 41 Komponenttien sijainti Yleistä Tätä lisävarustetta käytetään, kun F1145/F1155/F1245/F1255/F1345/F370/F470/F750/VVM 310/VVM 320/VVM 325/VVM 500/SMO40 asennetaan taloon, jossa on useampia lämmitysjärjestelmiä , jotka edellyttävät eri menolämpötiloja, esimerkiksi silloin, kun talossa on sekä lattialämmitys- että patterijärjestel- mä.
  • Page 46 Putkiliitäntä Lisälämmitysjärjestelmän kytkentä Lämpöpumppu/sisäyksikkö Menojohto Kun lisälämmitysjärjestelmä kytketään, sen lämpötilan on oltava normaalia lämmitysjärjestelmää matalampi. Kiertovesipumppu ja shunttiventtiili Lisäkiertovesipumppu (GP20) asennetaan lisälämmitys- järjestelmään periaatekaavion mukaan. Shunttiventtiili (QN25) asennetaan menoputkeen Paluu lämpöpumpun/sisäyksikön jälkeen ennen lämmitysjär- jestelmän 1 ensimmäistä patteria. Paluuputki lisäläm- mitysjärjestelmästä...
  • Page 47 Pumppu- ja painehäviökäyrä, ECS 40 Käytettävissä oleva paine Tillgängligt tryck Speed III Speed I Speed II Virtaus Flöde 800 1000 1200 1400 1600 Pumppu- ja painehäviökäyrä, ECS 41 Käytettävissä oleva paine Tillgängligt tryck Speed II Speed I Speed III Virtaus Flöde...
  • Page 48 QM54 - 57 Sulkuventtiili, lämpöjohtopuoli QN10 Vaihtoventtiili, lämmitys/käyttövesi RM10 - 13 Takaiskuventtiili EB101 Lämpöpumppujärjestelmä (orja) EB101 Lämpöpumppu EP21 Lämmitysjärjestelmä 2 (ECS 40/ECS 41) AA25 Kojerasia Menolämpötilan anturi, lisälämmitysjär- jestelmä Paluulämpötilan anturi, lisälämmitysjär- jestelmä GP20 Kiertovesipumppu, lisälämmitysjärjestel- mä QN25 Shunttiventtiili EP22 Lämmitysjärjestelmä...
  • Page 49 Periaatekaavio F1145/F1155 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -XL15 -QM31 -FL3 -EB100 -QM34 -HQ1 -CP10 -QM32...
  • Page 50 Periaatekaavio F1345 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -EB1 -QN25 -FL10 -CM5 -EB1 -CP20 -EB100-BT25 -GP10 -GP18 -QM42 -EB100-BT71 -QM43 -RN11 -RM21 -EB100-BT1...
  • Page 51 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -EB100 -BT3 -QN25 -EB100 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 Periaatekaavio VVM 310 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2...
  • Page 52 Periaatekaavio VVM 320 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -BT3 -QN25 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Periaatekaavio VVM 325 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä...
  • Page 53 Periaatekaavio VVM 500 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä -EP23 -AA25 -BT2 -GP20 -BT3 -QN25 -EP22 -AA25 -BT2 -GP20 -BT3 -QN25 -EP21 -AA25 -BT2 -GP20 -FL2 -BT3 -QN25 -CM1 -EB15 -EB101 -QM41 -QM40 -QN50 -FL10 Periaatekaavio SMO 40 ja ECS 40/ECS 41 sekä lisälämmitysjärjestelmä...
  • Page 54 Sähköasennukset saa tehdä vain valtuutettu 1 2 3 4 sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Lämpöpumpun/sisäyksikön pitää olla jännit- teetön ECS 40/ECS 41:n asennuksen aikana. F1345 AA3-X4 Kytkentäkaavio on tämän asennusohjeen lopussa. AA3-X4 Tiedonsiirron kytkentä...
  • Page 55 Ilma/vesilämpöpumput Ohjausyksikkö SMO 40 sisältää lisävarustekortin (AA5), joka kytketään Sisäyksiköt ohjausmoduulin liitäntään (AA5-X4). Tämä lisävaruste sisältää lisävarustekortin (AA5), joka Jos olet kytkemässä useita lisävarusteita tai niitä on jo kytketään suoraan sisäyksikön tulokorttiin (liitin AA3- asennettu, sinun täytyy noudattaa alla olevia ohjeita. X4).
  • Page 56 Poistoilmalämpöpumput EB100 Tämä lisävaruste sisältää lisävarustekortin (AA5) , joka kytketään suoraan lämpöpumpun tulokorttiin (liitin AA3-X4) F370/F470/F750 AA3-X4 Jos olet kytkemässä useita lisävarusteita tai niitä on jo asennettu, sinun täytyy noudattaa alla olevia ohjeita. F750 Ensimmäinen lisävarustekortti kytketään suoraan tulo- kortin liittimeen (AA3-X4) lämpöpumpussa. Seuraavat kortit asennetaan sarjaan edellisen kanssa.
  • Page 57 Anturien ja ulkoisen säädön kytkeminen Shunttimoottorin kytkentä (QN25) Käytä kaapelia LiYY, EKKX tai vastaavaa. Liittimien si- Kytke shunttimoottori (QN25) liittimiin AA5-X9:6 (230 jainti, katso Komponenttien sijainti sivulla 45. V, avaa), AA5-X9:5 (N) ja AA5-X9:4 (230 V, sulje). AA25 Ulkoinen Menolämpötilan anturi, lisälämmitysjärjestelmä (BT2) Kytke menolämpötilan anturi liittimeen AA5-X2:23-24.
  • Page 58 Lisävarusteiden aktivointi/deaktivointi. Valitse: "lämmitysjärjestelmä 2" lämmitysjärjestelmälle 2, "lämmitysjärjestelmä 3" lämmitysjärjestelmälle 3 ja ", lämmitysjärjestelmä 4" lämmitysjärjestelmälle 4. 2) Koskee NIBE F1345, SMO40, VVM 310, VVM 320, VVM 325 ja VVM 500. Valikko 5.1.2 - suurin menojohdon lämpötila Kunkin lämmitysjärjestelmän korkeimman menoläm- pötilan asettaminen.
  • Page 59 Elschema/Wiring diagram/Elektrischer schaltplan/ Sähkökytkentäkaavio...
  • Page 64 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd Phone +46 433 73 000 Telefax +46 433 73 190 info@nibe.se www.nibe.se 231401...
