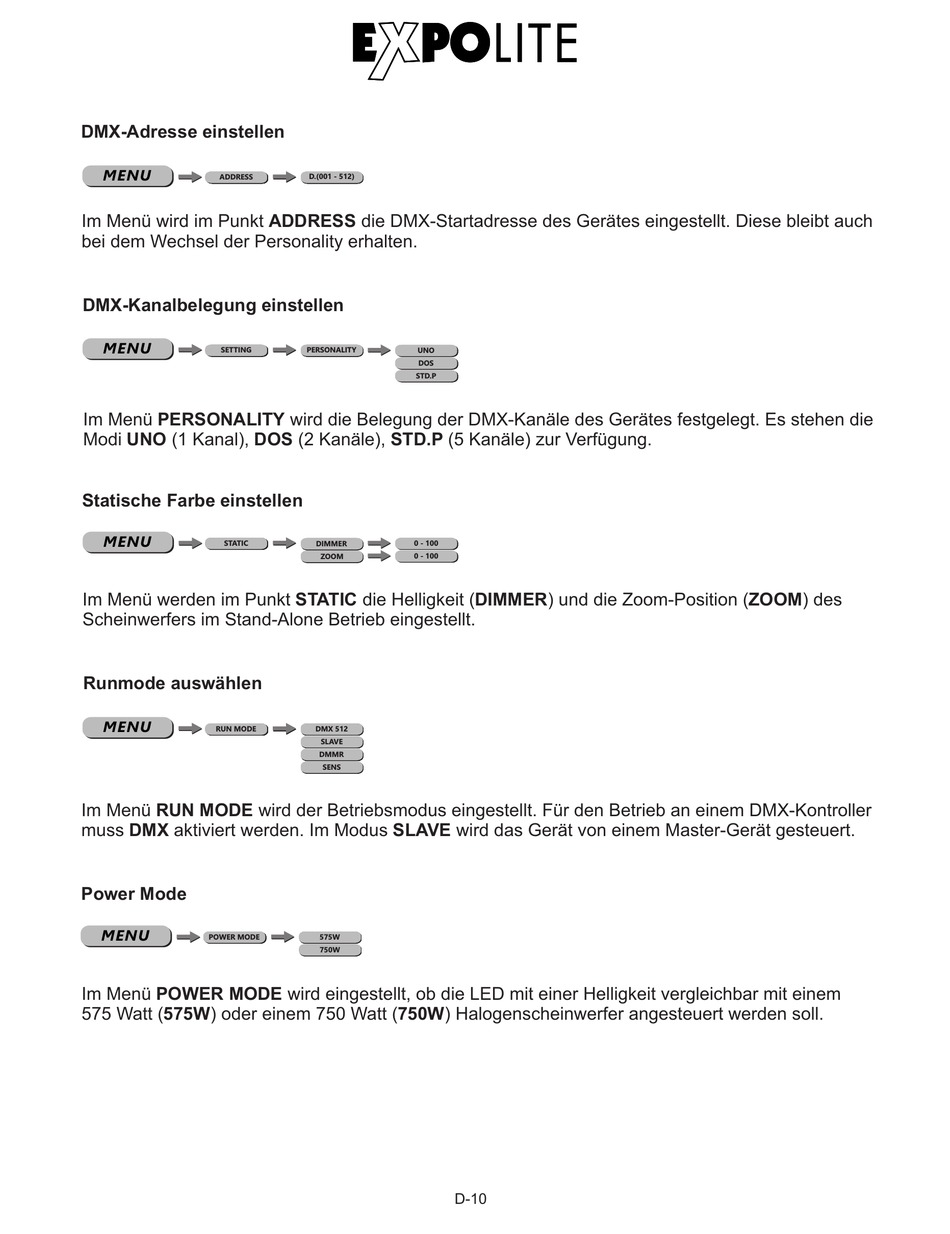

Expolite led22940 User Manual page 9

DMX-Adresse einstellen
MENU
PERSON ADDRESS
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
DMX-Kanalbelegung einstellen
MENU
PERSON SETTING
Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi UNO (1 Kanal), DOS (2 Kanäle), STD.P (5 Kanäle) zur Verfügung.
Statische Farbe einstellen
MENU
STATIC
PERSON
Im Menü werden im Punkt STATIC die Helligkeit (DIMMER) und die Zoom-Position (ZOOM) des
Scheinwerfers im Stand-Alone Betrieb eingestellt.
Runmode auswählen
MENU
RUN MODE PERSON PERSON RUN
Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.
Power Mode
MENU
POWER MODE PERSON
Im Menü POWER MODE wird eingestellt, ob die LED mit einer Helligkeit vergleichbar mit einem
575 Watt (575W) oder einem 750 Watt (750W) Halogenscheinwerfer angesteuert werden soll.
D.(001 - 512)
HSIC
PERSONALITY HSIC UNO
DOS
STD.P
0 - 100
DIMMER HSIC
ZOOM 0 - 100
DMX DMX 512 HSIC HSIC
HSIC SLAVE
DMX HSIC HSIC DMMR
HSIC SENS
HSIC 575W
HSIC 750W
D-10
