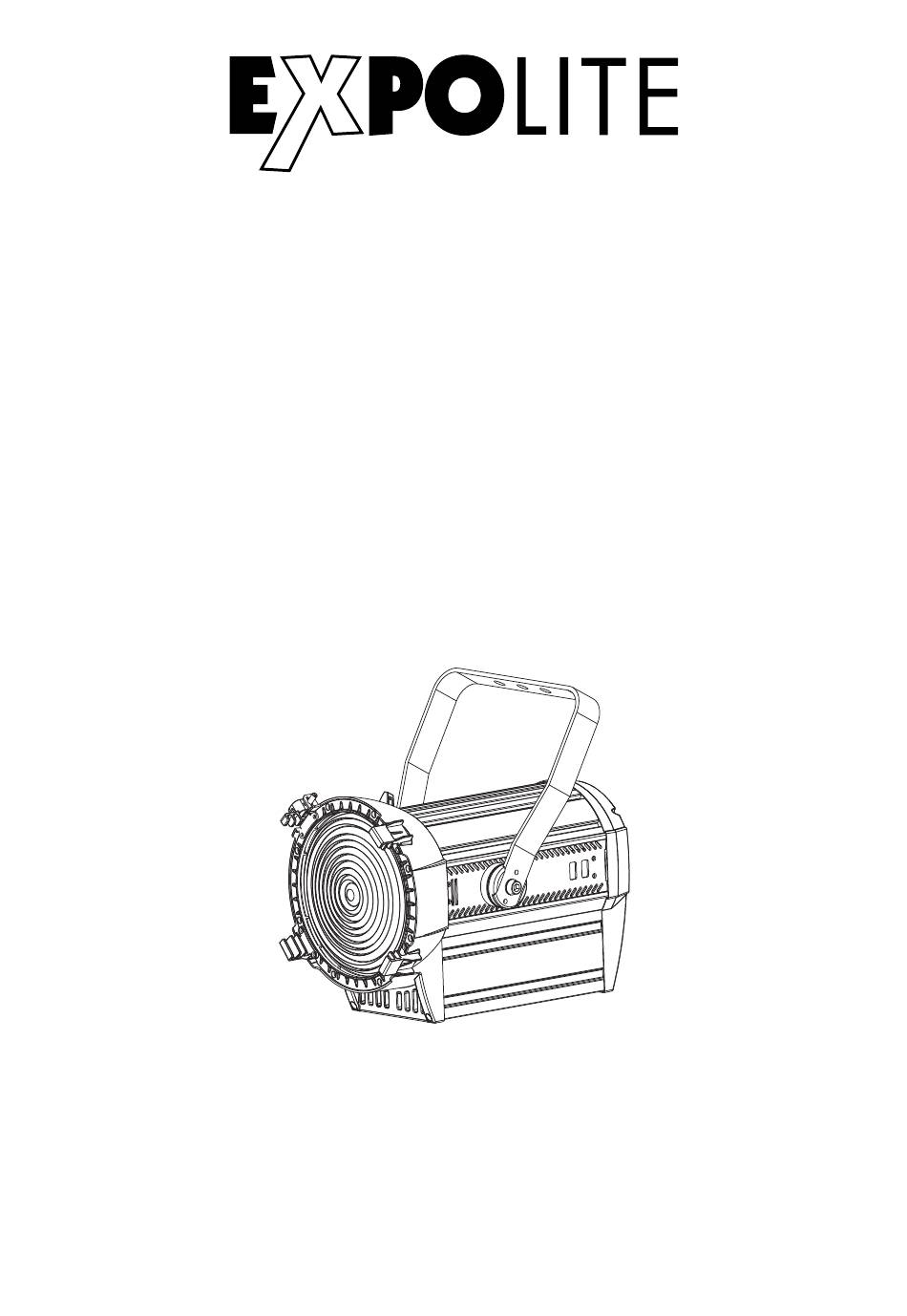

- Page 1 LED HD Fesnel WW Bedienungsanleitung User Manual Art.Nr.: led22940 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-41-31...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-29... - Page 4 - Expolite LED HD Fresnel WW - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
-
Page 5: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 180W Abmessungen 417 x 286 x 260mm Gewicht 6,6kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressprofil LEDs ca. 160W 3200K* LED Treiberstrom 3,0A Abstrahlwinkel... -
Page 6: Abmessungen
Abmessungen... -
Page 7: Installation
Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig. -
Page 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU 0 - 100 PERSON STATIC DIMMER HSIC ZOOM 0 - 100 RUN MODE PERSON... - Page 9 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDRESS HSIC Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON SETTING PERSONALITY HSIC STD.P Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi UNO (1 Kanal), DOS (2 Kanäle), STD.P (5 Kanäle) zur Verfügung.
- Page 10 Motor zurücksetzen MENU PERSON MOTOR HSIC HSIC Im Menü MOTOR kann der motorische Zoom zurückgesetzt werden(YES). Verschiedene Einstellungen MENU SETTING HSIC PERSON DIMMER HSIC DIM1 DIM2 DIM3 DIM4 HSIC CURV CURVE1 CURVE2 CURVE3 HSIC SLOCK DMX ERROR HSIC SAVE BLACK HSIC RESET RESET...
- Page 11 CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt. CURV dimming (100%) 1: OFF 2: Cv1 3: Cv2 4: Cv3 SLOCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP - DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
-
Page 12: Steuerung Mit Dmx512
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 3 DMX-Personalities (1-/2-/5-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Page 13 Delivery - Expolite LED HD Fresnel WW - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-20...
-
Page 14: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 180W Dimensions 417 x 286 x 260mm Weight 6,6kg Connectors Power In/Out | DMX In/Out Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Extruded Aluminium LEDs ca. -
Page 15: Dimensions
Dimensions E-22... -
Page 16: Installation
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. -
Page 17: Operation
Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU 0 - 100 PERSON STATIC DIMMER HSIC ZOOM 0 - 100 RUN MODE PERSON PERSON DMX 512... - Page 18 Setting DMX-Address MENU D.(001 - 512) PERSON ADDRESS HSIC The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSONALITY PERSON HSIC TOUR Tr16 The personality is set in the menu PERSONALITY. There are four different modes which can be choosen: HSIC (8 channels), SSP (10 channels), TOUR (13 channels) and TR16 (19 channels).
- Page 19 Choose Run Mode MENU PERSON HSIC HSIC SLAVE The operating mode is set in menu RUN. For operation on a DMX-controller DMX needs to be set. SLAVE sets the fixture into slave mode. Miscellaneous Settings MENU SETTING UPLOAD HSIC SEND PERSON **** ****...
- Page 20 PWM: gives the user the possibility to adjust the PWM frequency of the leds (600Hz/1200Hz/2000Hz/ 4000Hz/6000Hz/25000Hz). FULL POWER CCT: sets the colour temperature at maximum output. 3200K/4200K/5600K/10000K and NORMAL can be set. Activate Password Protection MENU PERSON HSIC HSIC In the menu KEY the password protection of the fixture is activated or deactivated. If set ON the fixture is password protected when started.
-
Page 21: Using Dmx512 Controller
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are four DMX personalities with 8, 10, 13 and 19 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Page 22 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime 0-255 Amber Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L202 131-140 L328 141-150 R3314 151-160 L101 161-170 L768...
- Page 23 Tour Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime 0-255 Amber Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L202 131-140 L328 141-150 R3314 151-160 L101...
- Page 24 221-225 4200K 226-230 4500K 231-235 5600K 236-240 6000K 241-245 6500K 246-250 7200K 251-255 8000K Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe 0-255 Zoom Auto 0-40 No Function 41-60 Auto 1 61-80...
- Page 25 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Lime 0-255 Lime Fine 0-255 Amber 0-255 Amber Fine Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194...
- Page 26 Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Dow n / Green 100% / Blue 0% 51-70 Red 0% / Green 100% / Blue Up 71-90 Red 0% / Green Dow n / Blue 100% 91-110 Red Up / Green 0% / Blue 100% 111-130...
- Page 27 0-255 Auto Speed Adjustment Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 E-35...
