Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
TourROD UV
User Manual
Art.Nr.: led25555
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-47-53
Menu
Control
Advertisement
Related Manuals for Expolite TourROD UV
Summary of Contents for Expolite TourROD UV

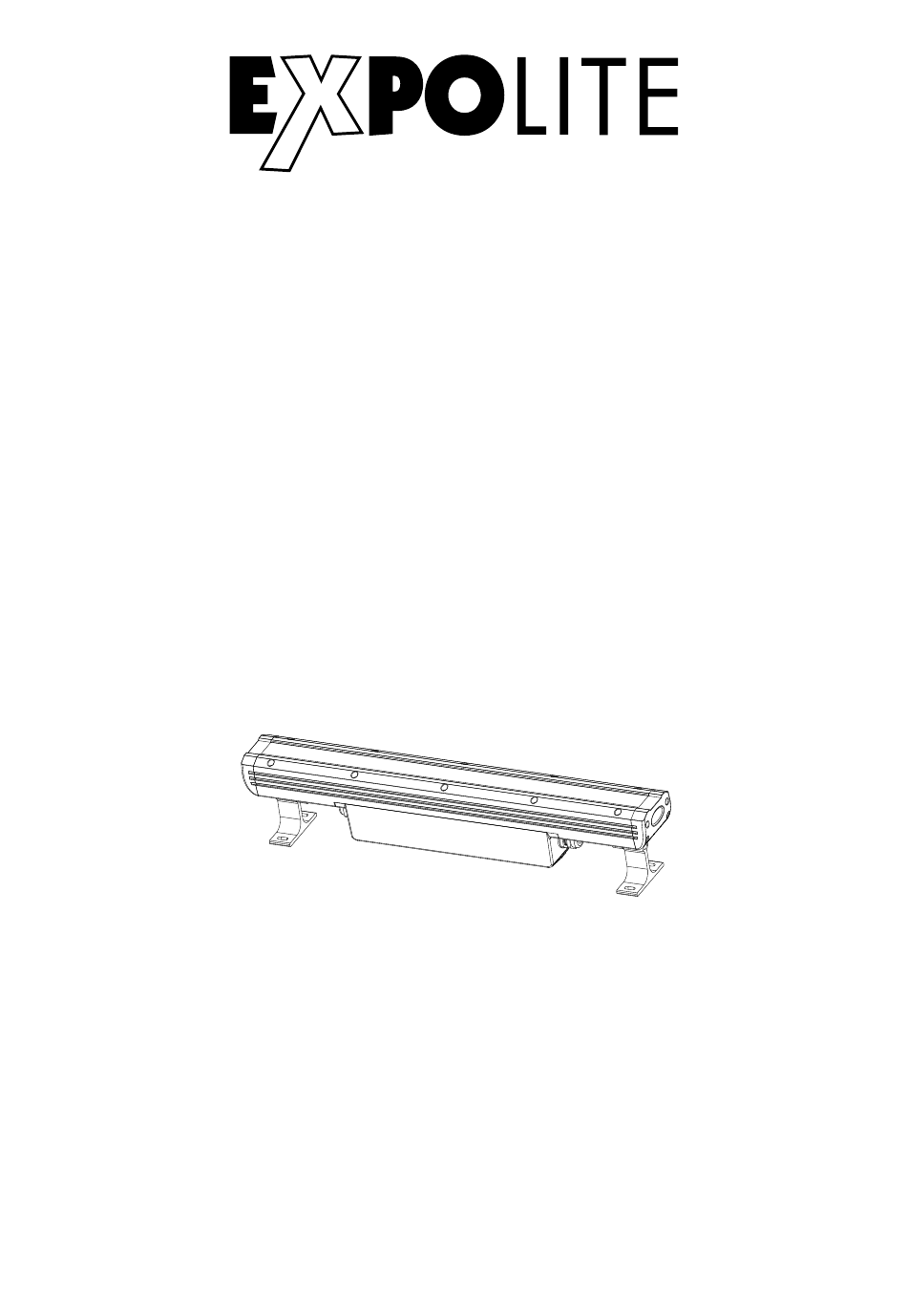

- Page 1 TourROD UV Bedienungsanleitung User Manual Art.Nr.: led25555 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-47-53...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Installation D-04 Technische Daten D-05 Abmessungen D-06 Bedienung D-07 Delivery E-08 Installation E-08 Product Information E-09 Dimensions E-10 Operation E-11... -
Page 4: Installation
- Expolite TourROD UV - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. Installation Montage Hängend... -
Page 5: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 395 x 81 x 53mm Gewicht 1,6kg Anschlüsse Power In/Out Betriebstemperatur -20°C - 45°C Luftfeuchtigkeit < 80% Schutzklasse IP 66 Gehäuse Aluminiumdruckguss Gehäuse LEDs 24x 1W UV Abstrahlwinkel 60°x10° Steuerung Keine Ansteuerung / Power an/aus lux(UV) -
Page 6: Abmessungen
Abmessungen 395,00 53,00 D-06... -
Page 7: Bedienung
Bedienung Wenn der Stecker des Gerätes in eine Steckdose gesteckt wird, beginnt das Gerät zu leuchten. Wenn der Stecker aus der Steckdose entfernt wird, ist das Gerät aus. D-07... -
Page 8: Installation
Delivery - Expolite TourROD UV - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. -
Page 9: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 395 x 81 x 53mm Weight 1,6kg Connectors Power In/Out Ambient Temperature -20°C - 45°C Humidity < 80% Protection IP 66 Housing Die-cast Auminium LEDs 24x 1W UV Optics 60°x10°... -
Page 10: Dimensions
Dimensions 395,00 53,00 E-10... -
Page 11: Operation
Operation When the powerplug is connected to a plug socket, the device starts operating. When the powerplug is disconnected, the device stops operating. E-11... - Page 12 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
