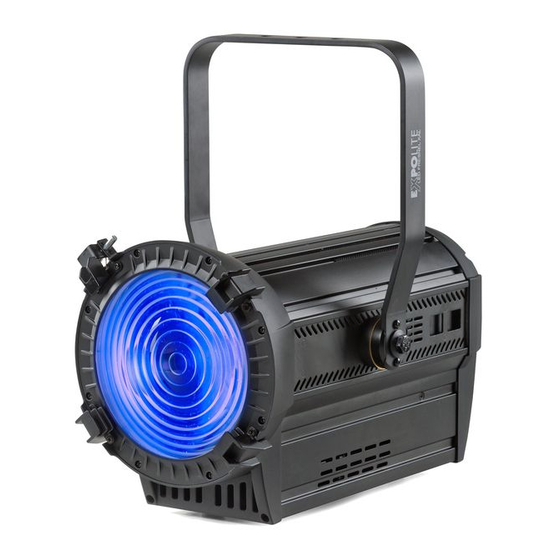

FesnelLED WW Large
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22945
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2022-08
Menu
Control
Advertisement
Table of Contents
Related Manuals for Expolite FesnelLED WW Large
Summary of Contents for Expolite FesnelLED WW Large

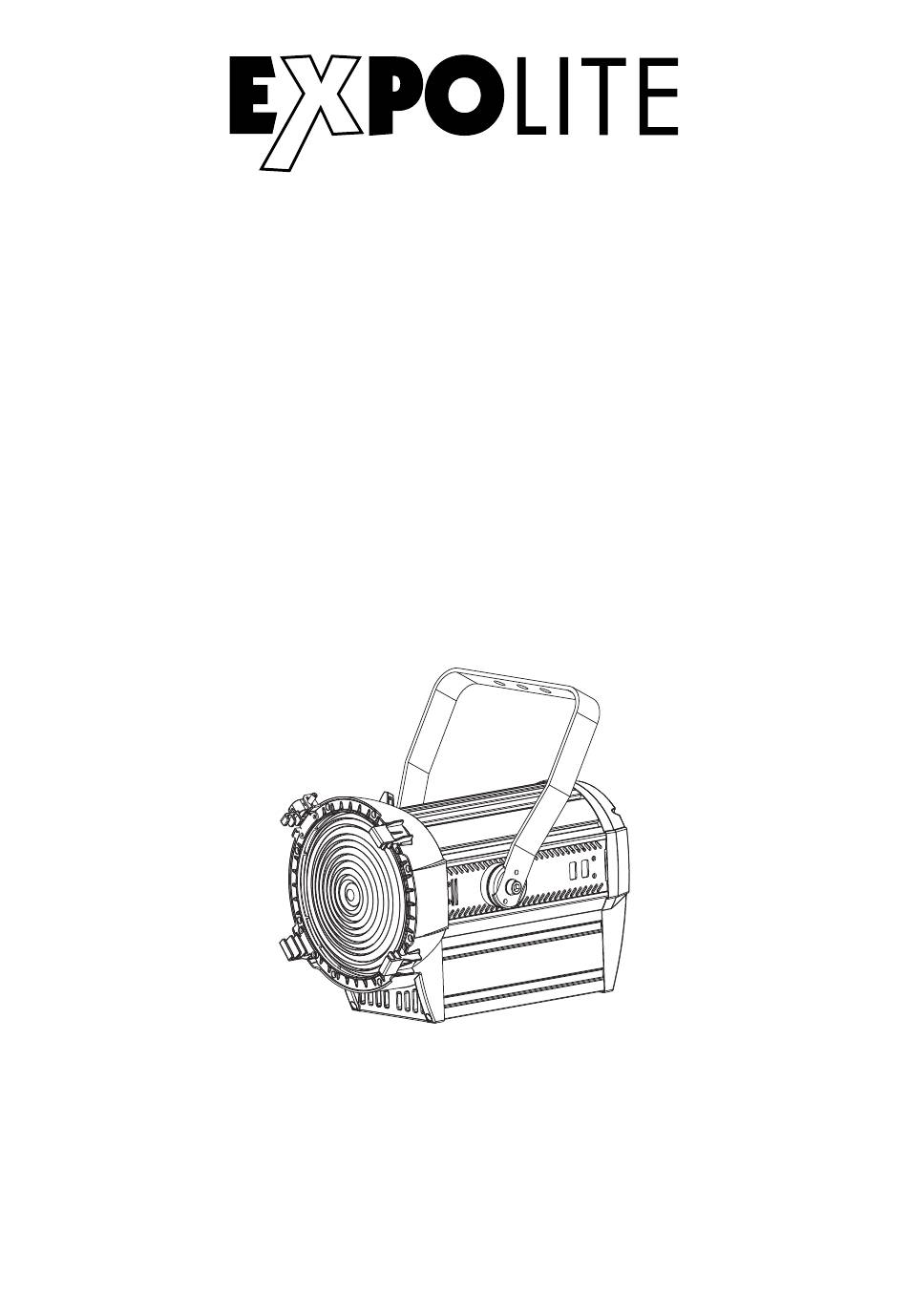

- Page 1 FesnelLED WW Large Bedienungsanleitung User Manual Art.Nr.: led22945 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2022-08...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-04 Abmessungen D-05 Installation D-06 Bedienung D-08 Steuerung mit DMX512 D-12 Delivery E-13 Product Information E-13 Dimensions E-14 Installation E-15 Operation E-17 Using DMX512 Controller E-21... -
Page 4: Technische Daten
- Expolite FresnelLED WW Large - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. Technische Daten... -
Page 5: Abmessungen
Abmessungen D-05... -
Page 6: Installation
Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig. - Page 7 Bedienungshinweis Das Gerät startet, werksmäßig im Dimmer-Modus. In diesem Modus ist nur der Menüpunkt „RUNDMODE“ zugänglich. Sobald ein anderer Betriebsmodus als „DMMR“ gewählt wird sind sämtliche Menüs zugänglich. Um den Zoom zu justieren wenn das Gerät per Dimmerpack angesteuert wird, ändern Sie den Betriebsmodus auf „DMX“...
-
Page 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: MENU UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern ENTER DOWN Menüstruktur MENU 0 - 100 PERSON STATIC DIMMER HSIC ZOOM 0 - 100 RUN MODE PERSON... - Page 9 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDRESS HSIC Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON SETTING PERSONALITY HSIC STD.P Im Menü SETTING, Untermenü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt.
- Page 10 Zoom-Motor zurücksetzen MENU PERSON MOTOR HSIC HSIC Im Menü MOTOR kann der motorische Zoom zurückgesetzt werden (YES). Verschiedene Einstellungen MENU SETTING HSIC PERSON DIMMER HSIC DIM1 DIM2 DIM3 DIM4 HSIC CURV CURVE1 CURVE2 CURVE3 HSIC SLOCK DMX ERROR HSIC SAVE BLACK HSIC RESET...
- Page 11 CURV dimming (100%) 1: OFF 2: Cv1 3: Cv2 4: Cv3 SLOCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP - DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
-
Page 12: Steuerung Mit Dmx512
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 3 DMX-Personalities (1-/2-/5-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... -
Page 13: Product Information
- Expolite FresnelLED WW Large - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. Product Information Voltage 100V - 240V AC 50/60Hz... -
Page 14: Dimensions
Dimensions E-14... -
Page 15: Installation
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. - Page 16 Operationinformation This fixture starts by default in „DMMR“ (Dimmer) operation mode. In this mode the access to all menus except for „RUNMODE“ are locked. If you change the operation mode to DMX or Slave, full access to all menus is given. To adjust the Zoom while operating via dimmerpack change the operation mode to „DMX“.
-
Page 17: Operation
Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value MENU Scroll down: Decrease value DOWN: ENTER DOWN Menu Map MENU 0 - 100 PERSON STATIC DIMMER HSIC ZOOM 0 - 100 RUN MODE PERSON PERSON DMX 512... - Page 18 Setting DMX-Address MENU ADDRESS D.(001 - 512) HSIC PERSON The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON SETTING PERSONALITY HSIC STD.P The personality is set in the menu SETTING, submenu PERSONALITY. There are three different modes which can be choosen: UNO (1 channel), DOS (2 channels), STD.P (5 channels).
- Page 19 Reseting Zoom-Motor MENU PERSON MOTOR HSIC HSIC In the menu MOTOR the zoom-motor of the fixture can be reset (YES). Miscellaneous Settings MENU SETTING HSIC PERSON DIMMER HSIC DIM1 DIM2 DIM3 DIM4 HSIC CURV CURVE1 CURVE2 CURVE3 HSIC SLOCK DMX ERROR HSIC SAVE BLACK...
- Page 20 CURV: In curve menu, the dimmercurves are set as shown below. CURV dimming (100%) 1: OFF 2: Cv1 3: Cv2 4: Cv3 SLOCK: Settings Lock. In this menu is set whether the menu SET is only accesable after entering the password (ON) or without a password (OFF).
-
Page 21: Using Dmx512 Controller
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are three DMX personalities with 1, 2 and 5 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Page 22 © 2022 by Focon Showtechnic Vertriebsgesellschaft mbH...
