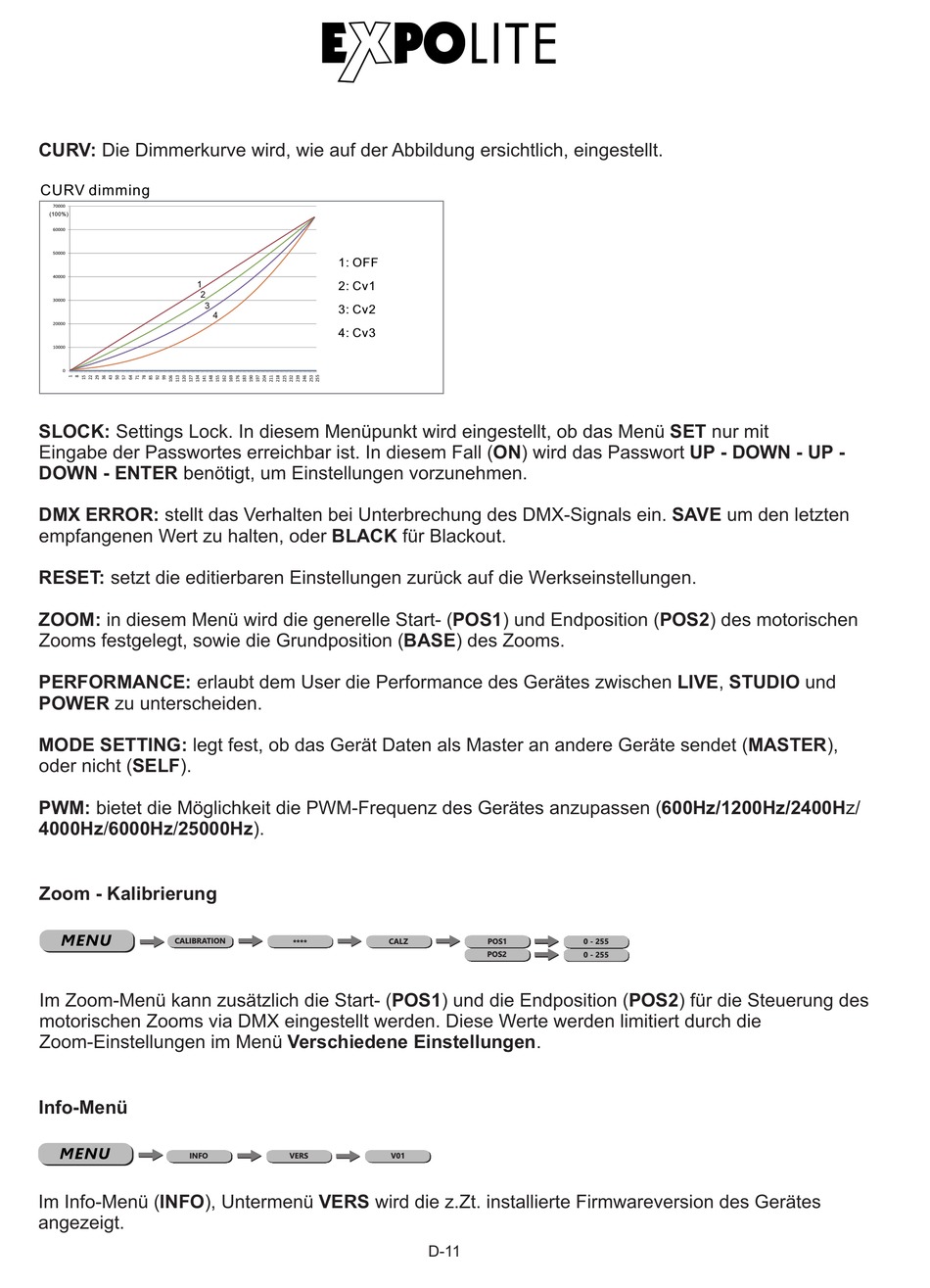

CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
CURV dimming
(100%)
1
2
SLOCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit
Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP -
DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
ZOOM: in diesem Menü wird die generelle Start- (POS1) und Endposition (POS2) des motorischen
Zooms festgelegt, sowie die Grundposition (BASE) des Zooms.
PERFORMANCE: erlaubt dem User die Performance des Gerätes zwischen LIVE, STUDIO und
POWER zu unterscheiden.
MODE SETTING: legt fest, ob das Gerät Daten als Master an andere Geräte sendet (MASTER),
oder nicht (SELF).
PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600Hz/1200Hz/2400Hz/
4000Hz/6000Hz/25000Hz).
Zoom - Kalibrierung
MENU
CALIBRATION
PERSON
Im Zoom-Menü kann zusätzlich die Start- (POS1) und die Endposition (POS2) für die Steuerung des
motorischen Zooms via DMX eingestellt werden. Diese Werte werden limitiert durch die
Zoom-Einstellungen im Menü Verschiedene Einstellungen.
Info-Menü
MENU
INFO
PERSON
Im Info-Menü (INFO), Untermenü VERS wird die z.Zt. installierte Firmwareversion des Gerätes
angezeigt.
1: OFF
2: Cv1
3
3: Cv2
4
4: Cv3
HSIC
****
HSIC VERS
CALZ POS1
****
POS2
****
V01
D-11
