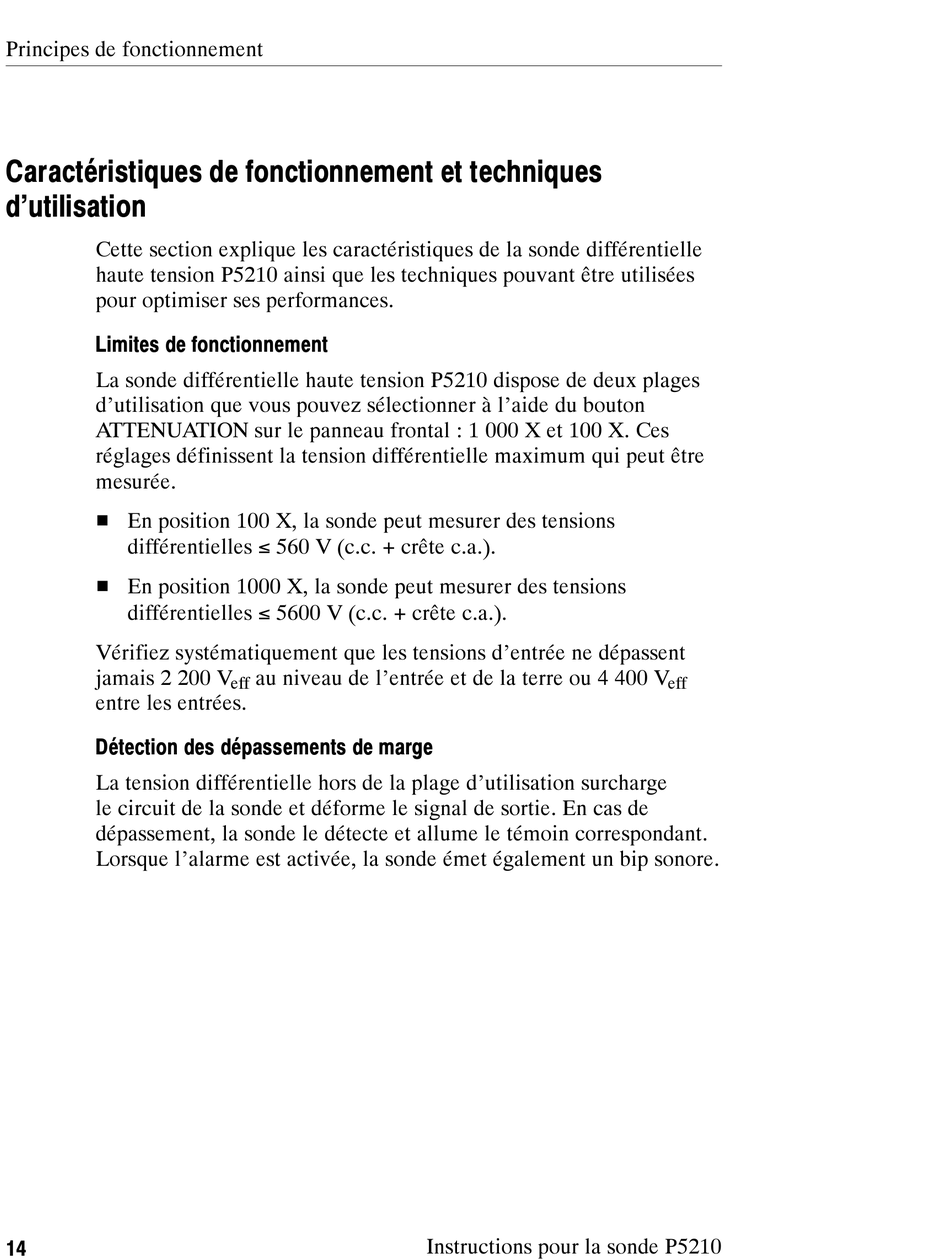

Principes de fonctionnement
Caractéristiques de fonctionnement et techniques
d'utilisation
Cette section explique les caractéristiques de la sonde différentielle
haute tension P5210 ainsi que les techniques pouvant être utilisées
pour optimiser ses performances.

Limites de fonctionnement

La sonde différentielle haute tension P5210 dispose de deux plages
d'utilisation que vous pouvez sélectionner à l'aide du bouton
ATTENUATION sur le panneau frontal : 1 000 X et 100 X. Ces
réglages définissent la tension différentielle maximum qui peut être
mesurée.
H En position 100 X, la sonde peut mesurer des tensions
différentielles ≤ 560 V (c.c. + crête c.a.).
H En position 1000 X, la sonde peut mesurer des tensions
différentielles ≤ 5600 V (c.c. + crête c.a.).
Vérifiez systématiquement que les tensions d'entrée ne dépassent
jamais 2 200 V
entre les entrées.
Détection des dépassements de marge
La tension différentielle hors de la plage d'utilisation surcharge
le circuit de la sonde et déforme le signal de sortie. En cas de
dépassement, la sonde le détecte et allume le témoin correspondant.
Lorsque l'alarme est activée, la sonde émet également un bip sonore.
14
au niveau de l'entrée et de la terre ou 4 400 V
eff
Instructions pour la sonde P5210
eff
