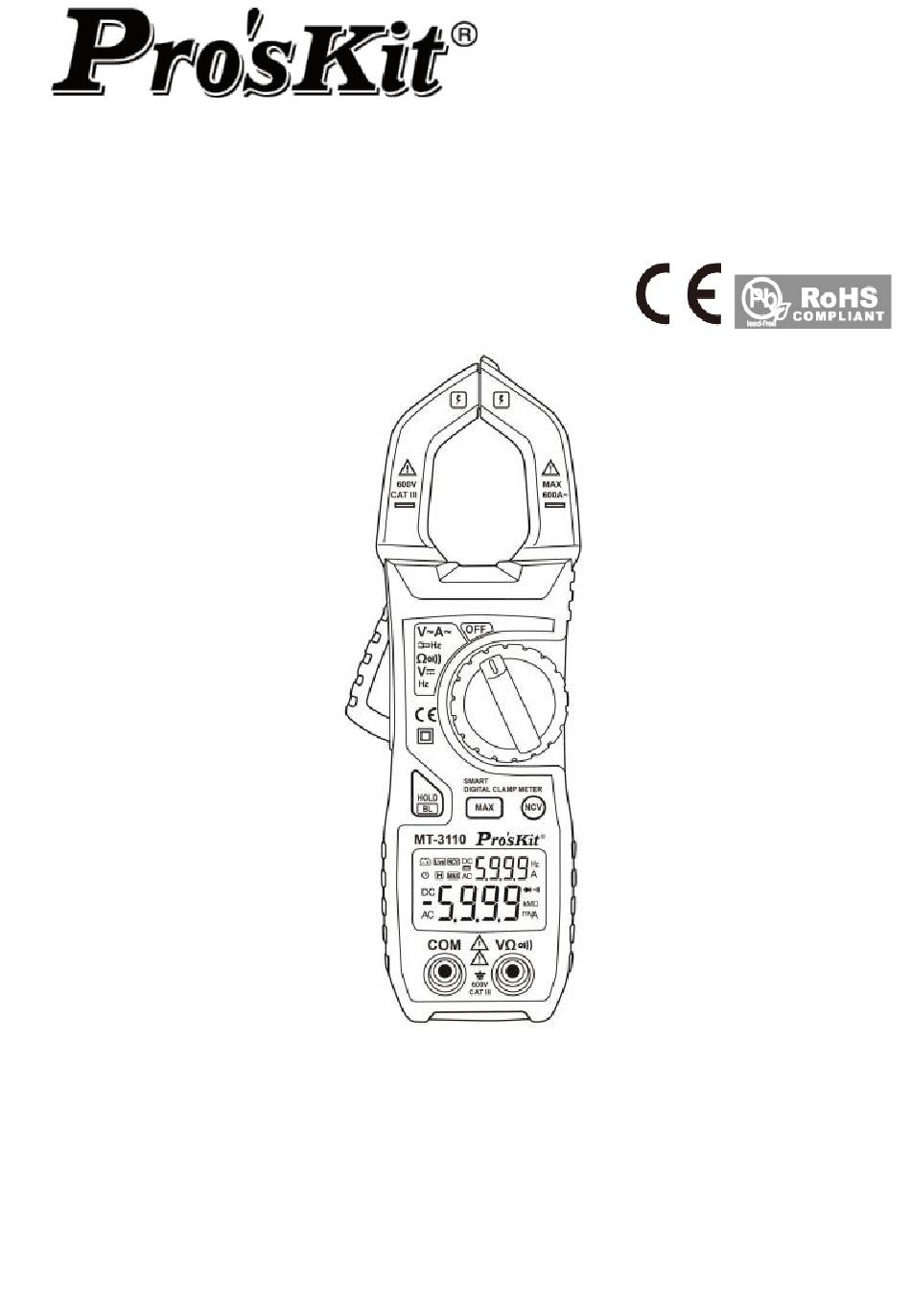

  • Page 1 MT-3110 Intelligent Digits AC Clamp Meter User’s Manual Edition, © 2018 Copyright by Prokit’s Industries Co., Ltd.

  • Page 2: Safety Information

    1.Safety Information Warnings Special attention shall be paid when using the meter, improper use might cause an electric shock or damage the meter. General safety procedures shall be followed during the use and safety measures regulated by the instruction manual shall be completely respected.
  • Page 3 Before opening the meter case or battery cover at the end, thetest lead should be removed from the circuit being measured. To avoid electric shock that might be caused by erroneous readings, when the meter displays “ ” symbol, the battery should be replaced immediately. Use a damp cloth and mild detergent to clean the meter, do not use abrasive cleaning agents or solvents.

  • Page 4: Specifications

    DC ,AC DC, AC voltage or Ampere Connected disconnect indicate LOW BATTERY Maximum current measurement Automatic shutdown indicate Non-contact voltage detection Readings hold status Hertz Ω, kΩ, MΩ Ohm, Kilohm, Megohm (resistance) Volt (voltage), Ampere (current) 3.Specifications The meter should specify one year as a cycle to re-calibrate in the conditions of 18℃...
  • Page 5 3.2 Technical Index  AC Current Measurement Accuracy Resolution range 0.001A 0.01A （2.5% reading + 8 digits） 400A 0.1A 400A~600A 0.1A （3% reading + 10 digits） Minimum input current: 0.05A AC current Maximum input current: 600A AC current Frequency range: 45～65Hz; When in AC current measurement, the meter automatically switches on internal low pass filter to filter out high frequency current, low pass filter bandwidth is 1kHz (-3dB)
  • Page 6 Measurement Resolution Accuracy range 40~60.0Hz 0.1Hz （1.0% reading + 5 digits） 60.0~1000Hz Measurement range: 40Hz ~ 1000Hz Input signal range: ≥ 0.2A AC current (effective value) Pass V position: Measurement Resolution Accuracy range 40~60.0Hz 0.1Hz （1.0% reading + 5 digits） 60.0~1000Hz Measurement range: 40Hz ~ 1000Hz Input signal range: ≥...

  • Page 7: Measurement Preparations

    4.Operation Guide 4.1 Readings Hold During the measuring process, if the readings are required to hold, slightly touch "Hold/BL" key ,the display value will be locked, slight press "Hold/BL" key again to cancel readings hold. 4.2 Back Light 1）In the process of measurement, if the ambient light is too dim, causing reading difficulties, press "Hold/BL"...

  • Page 8: Non-Contact Voltage Detection (Ncv)

    Note: 1） Clamp two lines of the measured circuit or more at the same time will not obtain correct measurement results. 2） To obtain accurate readings, try to enable the measured cable in the middle position of the current clamp. 3）...

  • Page 9: Dc Voltage Measurement

    affected by various factors such as the socket design and insulation thickness types are different and so on. 2） In NCV detection mode, the meter will not measure the voltage, resistance and current at the same time. 4.7 DC Voltage Measurement 1）...
  • Page 10 30, the meter buzzer will send out alarm sound. 4.10 Measure AC current and AC voltage at the same time 1） Hold the trigger, open the clamp head and clamp one cable of the measured circuit, when the measured signal >0.05A, the meter vice LCD will display measured current value.
  • Page 11 2） Connect the test lead to the measured signal, when the measured DC signal ≥ 0.3V, the meter main LCD will display current measured DC voltage value. When the measured DC signal <0.3V, the meter will be default as resistance value, displays the ohm of the measured signal.

  • Page 12: Maintenance

    5.Maintenance 5.1 Replace Battery Warnings Before opening the battery cover of the meter, the test lead shall be moved from the measuring circuit first to prevent the risk of electric shock. 1） If “ ” symbol appears, it means the battery shall be replaced. 2）...
  • Page 13 MT-3110 鉗形電表使用說明書 1.聲明 根據國際版權法，未經允許和書面同意，不得以任何形式（包括存儲和檢索或翻譯為其他國家或 地區語言）複製本說明書的任何內容。本說明書在將來的版本中如有更改，恕不另行通知。 警告 “警告”標誌表示會對用戶造成危險的狀況和操作。它要求在執行此操作時必須注意，如果不正確 執此行操作或不遵守此操作步驟，則可能導致人身傷害或傷亡。在不滿足這些條件或沒有完全理 解的情況下，請勿繼續執行警告標誌所指示的任何操作。 使用儀錶前，請仔細閱讀說明書並注意有關安全警告資訊。 2.安全須知 本儀錶符合 IEC-61010-1，IEC-61010-2-030， IEC-61010-2-032 電子測量儀器安全儀器要求， 過電壓標準 600V CAT III 和污染等級 2 的安全標準。 請遵循本說明書使用儀錶，否則儀錶所提供的保護功能可能會降低或無效。 3.安全操作規範 警告 為了避免可能的觸電或人身傷害，請切實遵守以下的規範： 使用儀錶前，請先閱讀“安全須知”。並嚴格按照規定使用儀錶，否則儀錶所提供的保護能力  可能會降低或無效。 使用儀錶前先檢查外殼。檢查是否存在裂紋或塑膠件缺損。請仔細檢查輸入端子附近的絕緣  體。 若儀錶工作不正常或損壞，請勿使用。  禁止觸摸電壓超過 30V 真有效值交流電、42 V 交流電峰值或 60V 直流電的帶電體。...
  • Page 14 全量程過載保護 使用環境條件: IEC-61010-1，IEC-61010-2-030， IEC-61010-2-032 600V CAT III，污染等級 2 海拔高度 < 2000 m 工作環境溫濕度：18~28℃（<75% RH） 儲存環境溫濕度：-10~50℃（<70% RH, 取掉電池） 溫度係數：0.1準確度/℃ 測量端和地之間允許的最大電壓：600V 直流或交流有效值 採樣速率：約 3 次/秒。 顯示：3 5/6 位液晶顯示幕 超量程指示：液晶顯示器將顯示“OL”。 ”將顯示在液晶螢幕上。 電池低壓指示：當電池電壓低於正常工作電壓時，“ 輸入極性指示：自動顯示“”號 自動關機時間:10 分鐘 電源： 2x1.5V AAA 電池 外形尺寸：188*68*38mm 5.儀錶說明 ① 非接觸電壓探測感應區 ②...
  • Page 15 DC AC 直流、交流 通斷指示 電池不足 最大值電流測量 自動關機指示 讀數保持狀態 伏特（電壓） 安培（電流） kΩ MΩ 千歐姆、兆歐姆（電阻） 赫茲 非接觸電壓探測 6.技術指標 6.1 交流電流 量程 解析度 準確度 0.001A 0.01A （2.5% 讀數 + 8 字） 400A 0.1A 400A～600A 0.1A （3% 讀數 + 10 字） -最小輸入電流：0.05A AC 電流 - 最大輸入電流：600A AC 電流...
  • Page 16 -最大輸入電壓：600V DC 6.3 交流電壓 量程 解析度 準確度 0.001V 0.01V （0.8%讀數+5 字） 600V 0.1V - 最小輸入電壓：1V AC - 最大輸入電壓：600V AC （有效值） - 頻率響應範圍：45～65Hz 6.4 頻率 鉗頭測頻（通過 A 檔）： 量程 解析度 準確度 40～60Hz 0.1Hz （1.0% 讀數 + 5 字） 60Hz～1000Hz - 測量範圍：40Hz ～ 1000Hz - 輸入信號範圍：≥...
  • Page 17 6.6 線路通斷測試 量程 解析度 功能 1 如果被測線路電阻小於 30，儀錶內附蜂鳴器可能發 聲。 - 超載保護：600V DC 或 AC（有效值） 7.操作指南 7.1 讀數保持 在測量的過程中，如需要讀數保持，輕觸“Hold/BL”鍵，顯示器的顯示值將被鎖住，再次輕觸 “Hold/BL”鍵，可解除讀數保持。 7.2 背光源 1)在測量的過程中，如果環境光線太暗，致使讀數困難，可按“Hold/BL”鍵約 2 秒，打開背光源， 在約 1 分鐘後自動關閉。 2)在此期間若按“Hold/BL”鍵約 2 秒將關閉背光源。 7.3 自動關機 1)在開機後的 10 分鐘內無任何操作時，儀錶會進入休眠狀態，自動關機以節省電能。關機前 2 分 鐘，每隔 1 分鐘蜂鳴器有 1 聲提示。 2)自動關機後，按...
  • Page 18 注意： 1）同時夾住被測線路的兩根或更多導線不能獲得正確的測量結果。 2）為獲得準確的讀數，應盡可能使被測導線處於電流鉗中心位置。 3）在捕捉最大電流模式，儀錶只測量電流，不會同時測量電壓、頻率及電阻。 7.6 非接觸電壓探測（NCV） 1)按 NCV 鍵，儀錶顯示 NCV 2)將儀錶鉗頭感應區靠近被測導線，儀錶可以探測被測導線是否＞90V 交流電壓。當儀錶探測到 交流電壓時，儀錶蜂鳴器報警同時背光閃爍。 注意： 1)即使沒有報警指示，電壓仍然可能存在。不要依靠非接觸電壓探測器來判斷導線是否存在電壓。 探測操作可能會受到插座設計、絕緣厚度類型不同等因素的影響。 在 NCV 探測模式，儀錶不會同時測量電壓、電阻、電流。...
  • Page 19 7.7 直流電壓測量 將表筆連接被測信號，當被測信號≥0.3V 時儀錶會顯示當前測量的直流電壓值。當被 測信號＜0.3V 時儀錶會預設為電阻值，顯示被測信號的內阻值。 7.8 交流電壓測量 將表筆連接被測信號，當被測交流信號≥1V 時儀錶主顯示幕會顯示當前測量交流電壓值，副 顯示幕顯示電壓的頻率值 。 當被測交流信號＜1V 時儀錶會預設為電阻值 ，顯示被測信號的內阻值。 7.9 電阻測量 將表筆連接被測電阻，當被測電阻＞10M時，儀錶會顯示----，當被測電阻小於 30，儀錶 蜂鳴器會發出報警聲。...
  • Page 20 7.10 同時測量交流電流與交流電壓 1） 握住扳機，張開鉗頭，把被測線路的一根導線夾在鉗內，當被測信號≥0.05A 時，儀錶副顯示 幕顯示測量的電流值。 2） 將表筆連接被測信號，當被測交流信號≥1V 時儀錶主顯示幕會顯示當前測量交流電壓值。當被 測交流信號＜1V 時儀錶會預設為電阻值，顯示被測信號的內阻值。 7.11 同時測量交流電流與直流電壓 1）握住扳機，張開鉗頭，把被測線路的一根導線夾在鉗內，當被測信號≥0.05A 時，儀錶副顯示 幕顯示測量的電流值。 2）將表筆連接被測信號，當被測直流信號≥0.3V 時儀錶主顯示幕會顯示當前測量直流電壓值。當 。 被測直流信號＜0.3V 時儀錶會預設為電阻值，顯示被測信號的內阻值...
  • Page 21 7.12 同時測量交流電流與電阻 1）握住扳機，張開鉗頭，把被測線路的一根導線夾在鉗內，當被測信號≥0.05A 時，儀錶副顯示 幕顯示測量的電流值。 2）將表筆連接被測電阻，當被測電阻≥10M時，儀錶會顯示----，當被測電阻小於 30，儀錶蜂 鳴器會發出報警聲。...
  • Page 22 8.保養 更換電池 警告 在打開儀錶的電池蓋之前，應將表筆從測量電路移開，以避免 電擊危險。 如果“ ”符號出現，它表明應更換電池。 旋開儀錶電池蓋的緊固螺釘並將其移開。 將舊電池更換。 。 將電池蓋按原樣裝上 注意： 電池的極性不可裝反。 更換表筆 警告 更換表筆時，必須更換同樣的或相同等級的表筆。表筆必須完 好, 表筆的等級：1000V 10A。 若表筆絕緣層損壞，如導線的金屬絲裸露，必須更換表筆。 9.附件 1） 表筆 等級：CATIII 1000V 10A 一付 2） 使用說明書 一本...
  • Page 23 MT-3110 钳形电表使用说明书 1.声明 根据国际版权法，未经允许和书面同意，不得以任何形式（包括存储和检索或翻译为其他国家或 地区语言）复制本说明书的任何内容。本说明书在将来的版本中如有更改，恕不另行通知。 警告 “警告”标志表示会对用户造成危险的状况和操作。它要求在执行此操作时必须注意，如果不正 确执此行操作或不遵守此操作步骤，则可能导致人身伤害或伤亡。在不满足这些条件或没有完全 理解的情况下，请勿继续执行警告标志所指示的任何操作。 使用仪表前，请仔细阅读说明书并注意有关安全警告信息。 2.安全须知 本仪表符合 IEC-61010-1，IEC-61010-2-030， IEC-61010-2-032 电子测量仪器安全仪器要求，过 电压标准 600V CAT III 和污染等级 2 的安全标准。 请遵循本说明书使用仪表，否则仪表所提供的保护功能可能会降低或无效。 3.安全操作规范 警告 为了避免可能的触电或人身伤害，请切实遵守以下的规范：  使用仪表前，请先阅读“安全须知”。并严格按照规定使用仪表，否则仪表所提供的保护能 力可能会降低或无效。  使用仪表前先检查外壳， 检查是否存在裂纹或塑料件缺损。 请仔细检查输入端子附近绝缘体。  若仪表工作不正常或损坏，请勿使用。  禁止触摸电压超过 30V 真有效值交流电、42 V 交流电峰值或 60V 直流电的带电体。...
  • Page 24 使用环境条件: IEC-61010-1，IEC-61010-2-030， IEC-61010-2-032 600V CAT III，污染等级 2 海拔高度 < 2000 m 工作环境温湿度：18～28℃（<75% RH） 储存环境温湿度：-10～50℃（<70% RH, 取掉电池） 温度系数：0.1准确度/℃ 测量端和地之间允许的最大电压：600V 直流或交流有效值 采样速率：约 3 次/秒。 显示：3 5/6 位液晶显示屏 超量程指示：液晶显示器将显示“OL”。 电池低压指示：当电池电压低于正常工作电压时，“ ”将显示在液晶屏幕上。 输入极性指示：自动显示“”号 自动关机时间:10 分钟 电源： 2x1.5V AAA 电池 外形尺寸：188*68*38mm 5.仪表说明 ① 非接触电压探测感应区 ② 旋转开关...
  • Page 25 DC AC 直流、交流 通断指示 电池不足 最大值电流测量 自动关机指示 读数保持状态 伏特（电压） 安培（电流） kΩMΩ 千欧姆、兆欧姆（电阻） 赫兹（频率） 非接触电压探测 6.技术指标 6.1 交流电流 量程 分辨率 准确度 0.001A （2.5% 读数 + 8 字） 0.01A 400A 0.1A （3% 读数 + 10 字） 400A～600A 0.1A -最小输入电流：0.05A AC 电流 - 最大输入电流：600A AC 电流 - 频率响应范围：45～65Hz；...
  • Page 26 -最小输入电压 0.3V DC -最大输入电压：600V DC 6.3 交流电压 量程 分辨率 准确度 0.001V （0.8%读数+5 字） 0.01V 600V 0.1V - 最小输入电压：1V AC - 最大输入电压：600V AC （有效值） - 频率响应范围：45～65Hz 6.4 频率 钳头测频（通过 A 檔）： 量程 分辨率 准确度 40～60Hz 0.1Hz （1.0% 读数 + 5 字） 60Hz～1000Hz - 测量范围：40Hz ～...
  • Page 27 6.6 线路通断测试 量程 分辨率 功能 1 如果被测线路电阻小于 30， 仪表内附蜂鸣器可能发 声。 - 超载保护：600V DC 或 AC（有效值） 7.操作指南 7.1 读数保持 在测量的过程中，如需要读数保持，轻触“Hold/BL”键，显示器的显示值将被锁住，再次轻触 “Hold/BL”键，可解除读数保持。 7.2 背光源 1)在测量的过程中，如果环境光线太暗，致使读数困难，可按“Hold/BL”键约 2 秒，打开背光源， 在约 1 分钟后自动关闭。 2)在此期间若按“Hold/BL”键约 2 秒将关闭背光源。 7.3 自动关机 1)在开机后的 10 分钟内无任何操作时，仪表会进入休眠状态，自动关机以节省电能。关机前 2 分 钟，每隔 1 分钟蜂鸣器有 1 声提示。 2)自动关机后，按...
  • Page 28 注意： 1)同时夹住被测线路的两根或更多导线不能获得正确的测量结果。 2)为获得准确的读数，应尽可能使被测导线处于电流钳中心位置。 3)在捕捉最大电流模式，仪表只测量电流，不会同时测量电压、頻率及电阻。 7.6 非接触电压探测（NCV） 1)按 NCV 键，仪表显示 NCV 2)将仪表钳头感应区靠近被测导线，仪表可以探测被测导 线是否＞90V 交流电压。当仪表探测到交流电压时，仪 表蜂鸣器报警同时背光闪烁。...
  • Page 29 注意： 1)即使没有报警指示，电压仍然可能存在。不要依靠非接触电压探测器来判断导线是否存在电压。 探测操作可能会受到插座设计、绝缘厚度类型不同等因素的影响。 2)在 NCV 探测模式，仪表不会同时测量电压、电阻、电流。 7.7 直流电压测量 将表笔连接被测信号，当被测信号≥0.3V 时仪表会显示当前测量的直流电压值。当被测信号 ＜0.3V 时仪表会默认为电阻值，显示被测信号的内阻值。 7.8 交流电压测量 将表笔连接被测信号，当被测交流信号≥1V 时仪表主显示屏会显示当前测量交流电压值，副 显示屏显示电压的频率值。 当被测交流信号＜1V 时仪表会默认为电阻值， 显示被测信号的内阻值。 7.9 电阻测量 将表笔连接被测电阻，当被测电阻＞10M时，仪表会显示----，当被测电阻小于 30，仪表 蜂鸣器会发出报警声。...
  • Page 30 7.10 同时测量交流电流与交流电压 1）握住扳机，张开钳头，把被测线路的一根导线夹在钳内，当被测信号≥0.05A 时，仪表副显示 屏显示测量的电流值。 2）将表笔连接被测信号，当被测交流信号≥1V 时仪表主显示屏会显示当前测量交流电压值。当被 测交流信号＜1V 时仪表会默认为电阻值，显示被测信号的内阻值。 7.11 同时测量交流电流与直流电压 1）握住扳机，张开钳头，把被测线路的一根导线夹在钳内，当被测信号≥0.05A 时，仪表副显示 屏显示测量的电流值。 2）将表笔连接被测信号，当被测直流信号≥0.3V 时仪表主显示屏会显示当前测量直流电压值。当 被测直流信号＜0.3V 时仪表会默认为电阻值，显示被测信号的电阻值。...
  • Page 31 7.12 同时测量交流电流与电阻 1）握住扳机，张开钳头，把被测线路的一根导线夹在钳内，当被测信号≥0.05A 时，仪表副显示 屏显示测量的电流值。 2）将表笔连接被测电阻，当被测电阻≥10M时，仪表会显示----，当被测电阻小于 30，仪表 蜂鸣器会发出报警声。...
  • Page 32 8.保养 更换电池 警告 在打开仪表的电池盖之前，应将表笔从测量电路移开，以避免 电击危险。 如果“ ”符号出现，它表明应更换电池。 旋开仪表电池盖的紧固螺钉并将其移开。 将旧电池更换。 将电池盖按原样装上。 注意： 电池的极性不可装反。 更换表笔 警告 更换表笔时，必须更换同样的或相同等级的表笔。表笔必须完 好, 表笔的等级：1000V 10A。 若表笔绝缘层损坏，如导线的金属丝裸露，必须更换表笔。 9.附件 1） 表笔 等级：CATIII 1000V 10A 一付 2） 使用说明书 一本...
  • Page 33 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 □ MT-3110-C 在正常使用情况下， 自原购买日起 12 个月免费维修保证 （不含耗材、 消耗品） 。 ※ 产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若有 ※ 零件需更换，则零件费另计。 产品保固说明 保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公司维修  人员判定)： 对产品表面的损伤，包括外壳裂缝或刮痕 • 因误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者 • 任何其他超出预期使用范围的原因所造成的损害 因事故、火灾、电力变化、其他危害，或自然灾难所造成的损害。 • 非服务保证内容：  机件本体外之消耗品：如电池等消耗品 •...
  • Page 34 © 2018 Prokit’s Industries Co., LTD. All rights reserved 2018001(C) © 2018 Prokit’s Industries Co., Ltd. All rights reserved. 2018001...
