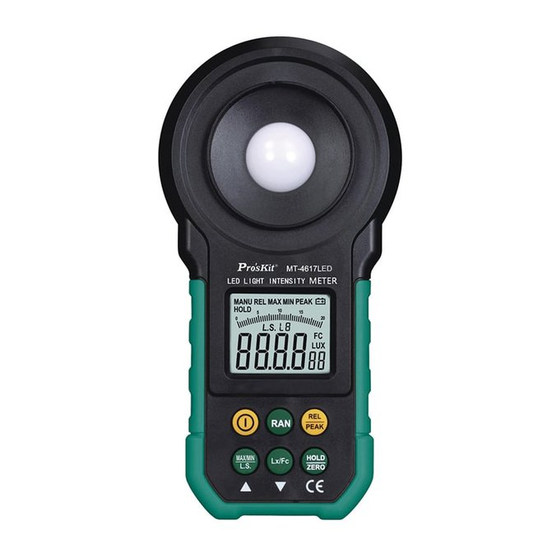

Pro'sKit MT-4617LED User Manual

Led light intensity meter
Hide thumbs

Advertisement

Quick Links

Download this manual

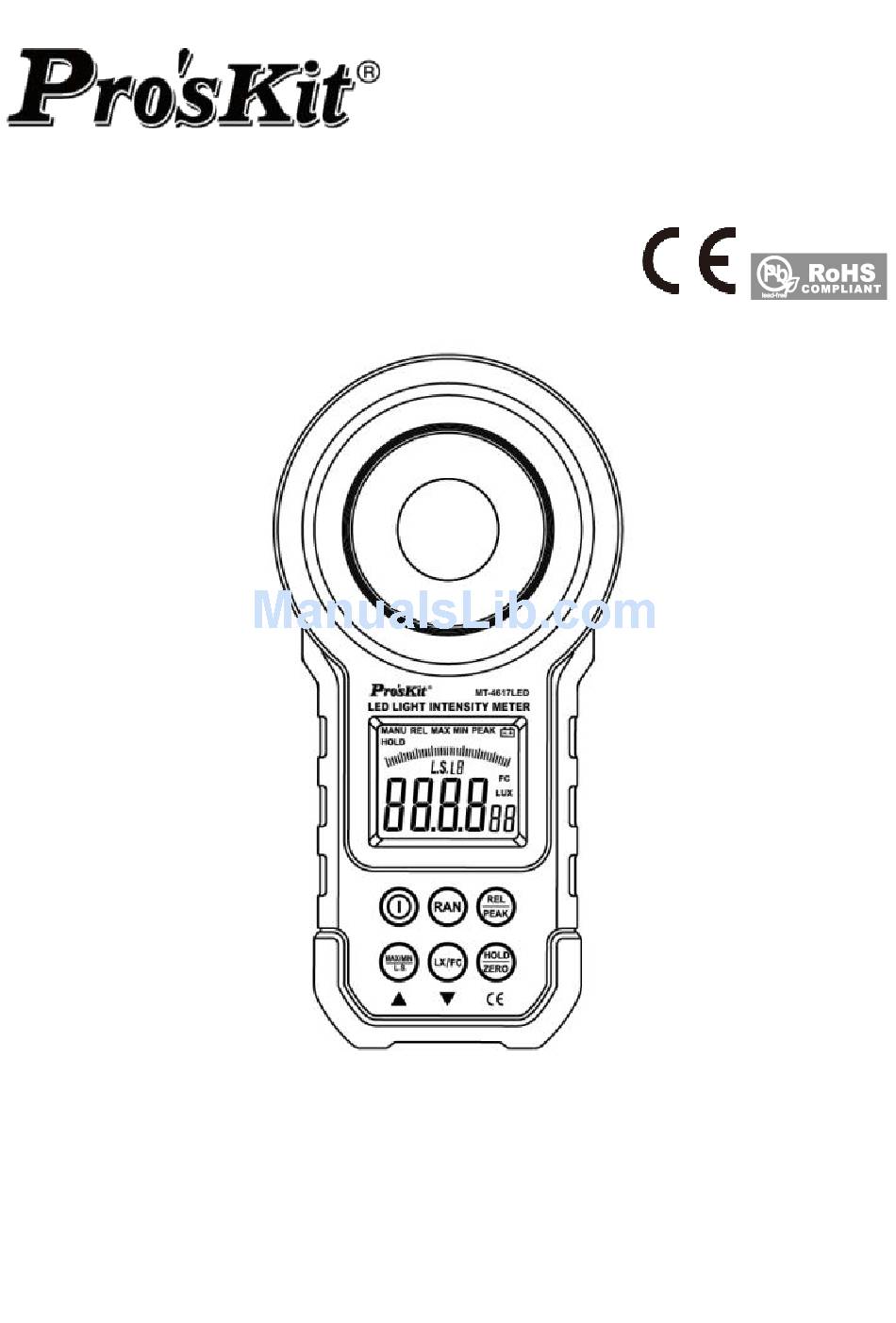

MT-4617LED LED Light Intensity Meter
User's Manual
st
,
1
Edition
2018
©2018 Prokit's Industries Co., Ltd

Advertisement

loading
Need help?

Need help?

Do you have a question about the MT-4617LED and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Pro'sKit MT-4617LED

Summary of Contents for Pro'sKit MT-4617LED

  • Page 1 MT-4617LED LED Light Intensity Meter User’s Manual Edition 2018 ©2018 Prokit’s Industries Co., Ltd...
  • Page 2 Introduction Thank you for your purchase of the MT-4617LED Light Intensity Meter designed and manufactured by our company. This meter will with proper use, provide years of reliable service; therefore, it is recommended that the user read carefully the user manual before using the light meter and keep it in right place for reference.
  • Page 3 Operation considerations User should observe the following notices to guarantee safe operation and obtain optimum performance. Preliminary check Before initial use, please check if the light meter operates normally and if it is damaged during storage and transportation. In case of any damage, please contact the supplier.
  • Page 4 3. The light meter can only be calibrated and repaired by professional personnel. 4. Before each use, the opto-sensor of light meter should be checked for damage and dust. Make sure the meter is in good, smooth and clean condition. If one or more functions of the light meter are irregular or not ready for operation, avoid using the meter.
  • Page 5 Introduction Product description The MT-4617LED Light Intensity Meter has a friendly human-machine interface and can be activated by a simple press of keys. The buzzer activates upon key press to notify that it is effective. It designed for measuring all visible light produced by all color of LED, fluorescent lamp, metal-halide lamp, high voltage sodium lamp or electric incandescent lamp.
  • Page 6 Name and function of components Plan view 1. Opto-sensor protection cover 2. Opto-sensor 3. LCD display screen 4. Compound key for main power and touch tone: Power on/off: Short press the key to activate the instrument and long press for 1 second to shut it down. Touch tone on/off: Under working mode short press the key to turn the touch tone on and off.
  • Page 7 5. max and min values inquiry key 6. Lux/Fc unit conversion key 7. Compound key for data hold and zero calibration: Data hold: Short press the key to enter/exit data hold mode. Zero calibration: Long press for 1 second to perform Zero calibration function.
  • Page 8 Prompt for low battery Prompt for relative value measurement mode 10. Prompt for max and min values inquiry 11. Select light source. 12. Light source code. 2 Measurement methods Notices prior to measurement Warning 1: Do not use the light meter in environments full of dusts or having gas substances and flammable steam substances! 2: Do not use the light meter for measurement in the place with high temperature and high humidity.
  • Page 9 Remove the protection cover of the MT-4617LED multi-functional light meter sensor and place it at right angle to the light source. Press and hold the MT-4617LED power key ④ for a short time to power on the light meter. The LCD screen will illuminate（about 5 seconds）with the buzzer beeping twice, and “AUTO”...
  • Page 10 LCD interface will disappear, and the mode will exit. Press and hold the data hold/zero calibration key ⑦ of the MT-4617LED for a short time to enter the data hold mode, which will be indicated by the apparition of “HOLD” on the top left position of the LCD interface;...
  • Page 11 In any mode with sensor covered, press and hold data hold/zero calibration key ⑦ for one second, “ADJ” will appear on the LCD interface, and the device will enter the zero calibration mode: several seconds later “ADJ” will disappear from the LCD interface, and the device will exit the data hold mode and return to auto measurement mode.
  • Page 12 Figure 3-1-1 20.00Lux interface 200.0Lux interface 2000Lux interface 20000Lux interface 200000Lux interface Tips 1: Only in peak value measurement mode, relative value measurement mode and max/min value inquiry mode, will it be effective to press RAN key for a short time. 2: In relative value measurement mode and max/min value inquiry mode, press and hold the key for one second, it will return to auto switchover of range.
  • Page 13 3: In peak value measurement mode, data hold mode and zero calibration modes, it will be effective to press and hold RAN key for a long time. 4: In this mode, when measurement value exceeds present range, “OL” will appear on LCD interface to indicate over-range, and the user should switch over the measurement range at this time.
  • Page 14 1: Only in auto measurement mode, peak value measurement mode, max/min value inquiry mode and data hold mode, it will be effective to press and hold REL/PEAK key for a short time. 2: In non-zero calibration mode, press and hold “REL/PEAK” for one second, the device will enter the peak value measurement mode.
  • Page 15 Cover the opto-sensor with the visor, and press and hold  “HOLD/ZERO” key for one second, “ADJ” will appear on LCD interface (as shown in figure 3-1-4B), then the device will enter the zero calibration mode. Several seconds later, “ADJ” on LCD interface will disappear, and zero calibration mode will automatically exit and return to auto measurement mode.
  • Page 16 L7~L9 parameters according your need, but highly recommend keeping L0-L9 parameter as standard. Other Functions Auto power-off If there is no action on keys of the MT-4617LED for a long time, the meter will automatically power off about 10 minutes later.
  • Page 17 Technical Data ‧Temperature range: Operation:-10～50°C, max 80 % HR（Non-Condensed） Storage:-10～50°C，max 80 % HR (Non-Condensed) (removing batteries) ‧Sampling rate: ≥2 times/s。 ‧Display: 3½ digits, 1999 counts, with analog bar display; ‧Sensor: silicon photoelectric diode ‧Measured spectral range: 320～730nm ‧Measurement ranges: 20, 200, 2000, 20000, 200000, Lux20, 200, 2000, 20000 FC ‧Operating environment: indoor use ‧Height: 2000m highest...

  • Page 18: Battery Replacement

    Maintenance and Service Service Notice When the meter seemingly fails during operation, following steps should be followed to check the fault problem: 1: Check batteries. If “ ” appears on the LCD display, batteries should be replaced. 2: Repair on the meter should be performed by service centers or other qualified service professionals.
  • Page 19 2: Never connect one polarity of the battery to the other one with wire, nor throw batteries into fire, or it will cause an explosion. 3: Do not attempt to dismantle the battery! The battery’s intensively alkaline electrolyte is corrosive and endangers the user. In case of contact of the electrolyte with skin or clothes, immediately rinse touched parts with clean water;...
  • Page 20 Office: Iluminance Locations (Lux) 2000~1500 Design office, clerk's office Hall information channel (daytime), parlor, 1500~750 drawing office, punching, typing Calculator room, conference room, printing room, 750~300 switchboard room, control room, reception room, recreation room, restaurant Stack room, entertainment room, dining room, 300~150 lounge, guard room, elevator (passway), washroom, toilet...
  • Page 21 Hospital: Iluminance Locations (Lux) 10000~5000 Visual function test chamber (ophthalmology lightroom) 1500~750 Operating room 750~300 Consulting room, treatment room, pharmacy room, prescription room, drug store, dissection room, pathological bacteria room, emergency rooms, maternity ward, dean’s office, offices, nursing room, conference room 300~150 Ward, medicine room, bed reading, medicine changing, plaster bandage for fractures, infant room,...
  • Page 22 Hotel, restaurant, recreation ground: Iluminance Locations (Lux) 1500~750 Counter Halfway, banquet hall, business room, parking lot, 750~300 kitchen 300~150 Restaurant, toilet, a large Japanese-style room Recreation room, corridor, stairways, guest room, 150~75 bathroom, accent lighting for gardens, changing room 75~30 Fire escape Shop, department store: Iluminance...
  • Page 23 MT-4617LED LED 照度計使用說明書 聲明 根據國際版權法，未經允許和書面同意，不得以任何形式複製本說明書的任何內容。 本說明書在將來的版本中如有更改，恕不另行通知。 安全聲明 小心或注意 “小心”或”注意”標誌表示會對儀錶或設備造成損壞的狀況和操作。 它要求在執行此操作時必須小心，如果不正確執行此操作或不遵循此操作步驟，則 可能導致儀錶或設備損壞。在不滿足這些條件或沒有完全理解的情況下，請勿繼續 執行小心標誌所指示的任何操作。 警告 “警告”標誌表示會對用戶造成危險的狀況和操作。 它要求在執行此操作時必須注意，如果不正確執此行操作或不遵守此操作步驟，則 可能導致人身傷害或傷亡。在不滿足這些條件或沒有完全理解的情況下，請勿繼續 執行警告標誌所指示的任何操作。 安全資訊 警告 請勿在存在爆炸性氣體物質、可燃蒸汽物質及充滿粉塵的環境中使用本儀錶！ 安全符號說明 本說明書包含安全操作和維護的基本要素。使用前，請仔細閱讀下面的安全資訊。 表 1：安全資訊 用戶在使用前必須閱讀的重要資訊 符合歐盟 CE 安全規範 表 2：警告資訊 表明錯誤的操作將導致嚴重的傷害甚至死亡事故發生 警告 表明錯誤的操作或疏忽將導致儀錶損壞或測量結果錯 注意 誤等 操作建議或提示 提示...
  • Page 24 損壞。 使用環境：溫度-10°C～50°C；濕度<80%RH（無凝露） 存放環境：溫度-10°C～50°C；濕度<70%RH（無凝露） 為避免故障，請不要使照度計處於高溫或高濕、腐蝕性或爆炸性氣體、強電 磁或強振動、粉塵的環境。 為避免損壞，搬運及使用過程中應避免劇烈機械振動，尤其避免發生跌落事 故。 只有專業人員才能對本照度計進行校準和維修。 在每次使用前，都要檢查照度計的光感測器有無磨損、有無粉塵。請確保照 度計的光感測器是處於光滑完好、潔淨的狀態。如果照度計的一個或多個功 能不正常或沒有為工作準備就緒，則不得使用照度計進行測量工作。 在使用照度計時，不能長期使儀錶測量值處於溢出狀態（OL） 。 要避免日光暴曬。只有這樣才能保證儀錶的功能正常和長久的使用壽命。 如果儀錶受到極強電磁場的作用，則其功能會受影響。 電池注意避免受潮。若顯示幕顯示電池欠壓提示符，則必須更換電池,只允許 使用技術資料中指定電池型號。 光檢測器的靈敏度會因使用條件或時間而降低。建議您將儀錶做定期校正， 以保證精確度。 請您妥善保管原始包裝，以便今後郵寄之用（如對照度計校準時） 。 概述 MT-4617LED多功能照度計的人機介面十分友好，按鍵操作便捷，顯示效果直觀形 象，可測量LED燈、螢光燈、金屬鹵化燈、高壓鈉燈或白熾燈等光源發出的可見光, 廣泛運用於家庭、辦公室、倉庫、廣場、 汽車、照明、LED製造、畜牧業、種植、攝影等室內場所, 量測範圍達200000 Lux/20000 FC, 您可以選擇各種不同類型的光源，也可以依需求設置需要的光源參數。 功能特點 自動和手動切換量程； 可測量多種不同顏色的 LED 光源； 最大、最小值查詢功能； 資料保持功能； 峰值測量功能； 相對值測量功能； 零點校準功能；...
  • Page 25 3 1/2 位元 LCD 顯示，帶類比條顯示 單位轉換功能 Fc/Lux 超量程顯示“OL”，提示超量程； 精度高，測量範圍寬（0.00～200000Lux） ； 電池欠壓指示； 按鍵音和靜音選擇； 自動關機功能(超過 10 分鐘無按鍵操作即自動關閉電源) 結構緊湊，牢固耐用，便於攜帶 儀錶面板說明 MT-4617 平面图 ① 光感測器保護蓋 ② 光感測器 ③ LCD 顯示幕 ④ 電源、按鍵音複合按鈕： 開/關電源：短按開機，長按 1S 關機； 開啟/關閉按鍵音：工作模式，短按開啟/關閉按鍵音，開機默認有按鍵音。 ⑤ 最大最小值查詢模式按鈕。 ⑥ 單位轉換按鈕： 勒克司/英尺燭光(Lux/ Fc)
  • Page 26 ⑦ 資料保持、零點校準複合按鈕： 資料保持：短按，進入/退出資料保持模式 零點校準：長按 1S，執行零點校準功能 ⑧ 相對值測量、峰值測量複合按鈕： 相對值測量：短按，進入/退出相對值測量模式 峰值測量：長按 1S，進入/退出峰值測量模式 ⑨ 手動切換量程按鈕： 短按，進入手動量程狀態，按一下跳到下一量程。 長按超過 1 秒，則退出手動量程模式。 LCD 顯示介面 1. 手動切換量程模式提示符號 2. 資料保持模式提示符號 3. 類比條顯示當前測量值資訊 4. 數位顯示當前測量值資訊 5. Lux 單位符號 6. Fc 單位符號 7. 自動測量模式提示符號 8. 峰值測量模式提示符號 9. 電池電壓低電提示符號 10. 相對值測量模式提示符號 11.
  • Page 27 2：請勿在高溫、高濕場所下測量。 3：請勿在強紅外線或紫線環境中使用本儀錶！ 提示 本儀器光感測器類比人眼對光的敏感曲線而設計，光譜範圍為 320～730nm。 若處於紅外線區域測量，則資料將偏差較大。 光感測器在 2854 °K 色溫條件下依照 CIE 普通白熾燈進行校準；對其他類燈 的光譜，所提供的讀數可能不同。 光源測試參考准位在受光球面正頂端。 測量前使光檢測器曝光 2 分鐘後，方可開始測量。 要防止測試者的人影和其他因素對光檢測器的影響。 作用原理 各照度標度的概念 1 勒克司(流明)是與光強為一燭光的燈垂直距離 1 米處，面積為 1 平方米的表面上接 受的照度。 1 英尺燭光 (Fc) 是與光強為一燭光的燈垂直距離 1 英尺處，面積為 1 平方英尺的表 面上接受的照度。 照度標度單位轉換： 1 Fc = 10.764 Lux； 1 Lux = 0.09290 Fc。...
  • Page 28 “AUTO”字樣，退出手動切換量程功能，返回自動切換量程。 短按相對值測量、峰值測量 REL/PEAK 複合鍵，LCD 介面左上方顯示“REL” 字樣，進入相對值測量模式，再次短按該鍵則退出相對值測量模式，LCD 介 面左上方“REL”字樣熄滅，返回原來的測量模式； 長按相對值測量、峰值測量複合鍵 1 秒，進入峰值測量模式，LCD 介面右上方 顯示“PEAK”和“MANU”字樣，再次長按該鍵 1 秒，LCD 右上方的 “PEAK”字樣熄滅，LCD 左上角顯示“AUTO”字樣，返回自動測量模式。 短按最大最小值查詢 MAX/MIN 鍵，LCD 介面正上方顯示“MAX”字樣，進入 最大最小值查詢模式，最大最小值查詢模式下，每次短按該鍵，則按 MAX MIN 迴圈切換；長按“MAX/MIN”鍵 1 秒，LCD 介面正上方的 “MAX/MIN”字樣消失，退出最大最小值查詢模式。 短按資料保持 、 零點校準 HOLD/ZERO 複合鍵 ， LCD 介面左上方顯示“HOLD” 字樣，進入資料保持模式，再次短按該鍵，LCD 介面左上方的“HOLD”字樣 消失，退出資料保持模式；...
  • Page 29 20.00Lux 文件界 面 200.0Lux 文 2000Lux 文件 件界面 界面 20000Lux 文件界 200000Lux 長按 RAN 鍵 1 秒，LCD 左上方的“MANU”字樣熄滅，LCD 左上角顯示 面 面 档界 “AUTO”字樣，退出手動切換量程功能，返回自動切換量程； 提示 在峰值測量、相對值測量和最大最小值查詢模式下短按 RAN 鍵方有效。 在相對值測量模式和最大最小值查詢模式下長按該鍵 1 秒, 則返回自動切換量 程。 在峰值測量模式、資料保持模式和零點校準模式下長按 RAN 鍵無效。 在此模式中，當測量值超過當前量程時，LCD 顯示“OL”，提示超量程。此 時用戶應切換測量量程； 相對值與峰值測量模式應用 短按 REL/PEAK 鍵（相對值測量、峰值測量複合鍵） ，LCD 介面左上方顯示 “REL”字樣（如下圖...
  • Page 30 長按“REL/PEAK”鍵 1 秒 ， 進入峰值測量模式 ， LCD 介面右上方顯示“PEAK” 字樣，同時 LCD 左上方顯示“MENU”字樣（如圖 3-1-2B 所示） ； 再次長按該鍵 1 秒，LCD 右上方的“PEAK”字樣熄滅，LCD 左上方顯示 “AUTO”字樣，返回自動測量模式（如圖 3-1-2C 所示） 。 圖 3-1-2A 圖 3-1-2C 圖 3-1-2B 提示 在自動測量模式、峰值測量模式、最大最小值查詢模式和資料保持模式下短 按 REL/PEAK 鍵方有效。 在非零點校準模式下長按“REL/PEAK”鍵 1 秒，均能進入峰值測量模式。 最大最小值查詢模式應用 短按“MAX/MIN/LS”鍵，LCD 正上方顯示“MAX”字樣（如圖 3-1-3 所示） ， 進入最大最小值查詢模式；...
  • Page 31 提示 在非零點校準模式下，短按 MAX/MIN”鍵均有效，都可進行最大最小值查詢功能； 資料保持與零點校準模式應用 短按“HOLD/ZERO”鍵，LCD 介面右上方上方顯示“HOLD”字樣（如圖 3-1-4A 所示） ，進入資料保持模式； 再次短按該鍵，LCD 介面左上方的“HOLD”字樣消失，退出資料保持模式； 將光感測器保護蓋蓋住光感測器，長按“HOLD/ZERO”鍵 1 秒，LCD 介面顯 示“ADJ”字樣（如圖 3-1-4B 所示） ，進入零點校準模式，幾秒後 LCD 介面顯 示的“ADJ”字樣消失，自動退出零點校準模式，返回自動測量模式。 圖 3-1-4A 圖 3-1-4B 注意 在零點校準前，一定要將光感測器保護蓋蓋住光感測器，方可進行。 提示 在非零點校準模式下，短按“HOLD/ZERO”鍵均有效，都可進入資料保持模 式。 在任何模式下都可進行零點校準。 光源選擇模式應用 光源選擇： 長按“MAX/MIN/L.S.”鍵 1 秒，LCD 介面的“L.S.LN”字元跳動表示進入光 源選擇模式，此時短按“MAX/MIN/L.S.”或“Lx/Fc”鍵，則光源在 L0 到 L9 之間變化，按"HOLD/ZERO"鍵確定，進入正常測量模式；即可進行測量。...
  • Page 32 光源參數預設值： L0—>標準光源 A：1.000 L1—>LED 白色光：0.990 L2—>LED 紅色光：0.516 L3—>LED 琥珀色（黃色）光：0.815 L4—>LED 綠色光：1.216 L5—>LED 藍色光：1.475 L6—>LED 紫色光：1.148 L7--L9—>默認標準光源 A：1.000 （建議：如需要修改光源參數最好選擇 L7~L9 參數修改） 其他功能 靜音功能 短按電源/按鍵音複合銨鈕開啟或關閉按鍵音。 自動關機功能 在 10 分鐘內無任何操作，儀錶將自動關機。 技術資料 溫度範圍： 工作：-10～50 ℃，最大 80 %的相對濕度（非凝結） 。 儲存：-10～50 ℃，最大 80 %的相對濕度（非凝結） （取掉電池） 。 採樣速率：≥2 次/秒。...
  • Page 33 余弦角度偏差特性 余弦角度 誤差 30° ±2% 60° ±6% 注：余弦角度依照 JIS C 1609:1993 和 CNS 5119 A 級通用規範修正。 光靈敏度特性： 1000 Wave Length (nm) 維護和維修 維修 注意 如果儀錶在使用過程中似乎存在故障，應執行下列步驟確定問題的根源： 檢查電池。當液晶顯示幕上出現“ ” 符號時應立即更換電池。 查閱操作說明確定操作步驟是否有誤。 儀錶的維修必須由經廠家授權的服務中心或其他具備資格的儀器維修人員承 擔。 清潔 先用沾有清水或中性清潔劑的軟布擦拭探測儀，最後用幹布擦幹。 注意 在進行清潔工作之前，請您確保設備已經關機。 在清潔工作中，請勿使用苯類，酒精，丙酮，乙醚，酮，稀釋劑，汽油等，這 些會造成設備變形或退色。 在清潔之後要等到設備完全乾燥之後，方可繼續使用。 更換電池 如果顯示幕上出現電池符號閃爍（LCD 介面⑨）則必須更換電池。更換電池步驟如 下：...
  • Page 34 取出耗盡的電池； 按照正確的極性安裝新的電池； 注意 在更換電池之前，必須將儀錶關機。 只能夠使用在技術資料中指定的電池。 如果在較長時期內不使用儀錶，則要將其中的電池取出來。 在處理廢舊電池時，必須遵照現行的關於電池回收、再利用和處理的規定。 各種場所照度標準參考表 將 Lux 照度值除以 10.764，即可求得 Fc 照度值。 學校： 照度（Lux） 場所 1500~300 製圖教室、縫紉教室、電腦教室 750~200 教室、實驗室、實習工廠、研究室、圖書閱覽室、書庫、辦公 室、教職員休息室、會議室、保健室、餐廳、廚房、配膳室、 廣播室、印刷室、總機室、守衛室、室內運動場 300~150 大教室、禮堂、貯櫃室、休息室、樓梯間 150~75 走廊、電梯走道、廁所、值班室、工友室、天橋、校內室外運 動場 75~30 倉庫、車庫、安全梯 事務所： 照度 （Lux） 場所 2000~1500 設計室、事務室 1500~750 大廳通道(白天)、營業室、製圖室、打卡、打字 750~300 計算器室、會議室、印刷室、總機室、控制室、招待室、娛樂室、 餐廳...
  • Page 35 工廠： 照度 （Lux） 場所 3000~1500 超精密作業、設計、製圖、精密檢查 1500~750 設計室、分析、組立線、塗裝 750~300 包裝、計量、表面處理、倉庫辦公室 300~150 染色、鑄造、電氣室 150~75 進出口、走廊、通道、樓梯、化粧室、廁所、附作業場倉庫 75~30 太平梯、倉庫、屋外動力設備(裝卸貨、存貨移動作業) 醫院： 照度 （Lux） 場所 10000~5000 視機能檢查室（眼科明室） 1500~750 開刀房 750~300 診療室、治療室、制藥室、配藥室、藥局室、解剖室、病理細菌 室、急救室、產房、院長室、辦公室、護士室、會議室 300~150 病房、藥品室、病床看書、換藥、骨折石膏包紮、嬰房、紀錄室、 候診室、會診室、門診走廊 150~75 更衣室、物療室、X 光室、病房走廊、藥品室、滅菌室、病房室、 樓梯、內視鏡室 75~30 動物室、暗室(照片)、太平梯 理髮院： 照度（Lux） 場所 1500~750 剪燙髮、染整發、化妝...
  • Page 36 商店、百貨店： 照度 （Lux） 場所 3000~750 室內陳列、飾窗陳列、示範表演場所、結帳櫃檯、包裝台 750~300 電梯大廳、電扶梯 300~150 商談室、化粧室、廁所、樓梯、走道 150~75 休息室、店內一般照明 住家： 照度 （Lux） 場所 2000~750 手工藝、裁縫 1000~500 寫作、作業 750~300 讀書、化妝、廚桌、調理、電話 300~150 洗水槽、娛樂室、客廳、團聚、玄關(內側)鏡子 150~70 衣櫃、寢室、廁所、樓梯、走廊 75~30 門牌、信箱、門鈴鈕、陽臺...
  • Page 37 MT-4617LED-C LED 照度计使用说明书 声明 根据国际版权法， 未经允许和书面同意， 不得以任何形式复制本说明书的任何内容。 本说明书在将来的版本中如有更改，恕不另行通知。 安全声明 小心或注意 “小心”或”注意”标志表示会对仪表或设备造成损坏的状况和操作。 它要求在执行此操作时必须小心，如果不正确执行此操作或不遵循此操作步骤，则 可能导致仪表或设备损坏。在不满足这些条件或没有完全理解的情况下，请勿继续 执行小心标志所指示的任何操作。 警告 “警告”标志表示会对用户造成危险的状况和操作。 它要求在执行此操作时必须注意，如果不正确执此行操作或不遵守此操作步骤，则 可能导致人身伤害或伤亡。在不满足这些条件或没有完全理解的情况下，请勿继续 执行警告标志所指示的任何操作。 安全信息 警告 请勿在存在爆炸性气体物质、可燃蒸汽物质及充满粉尘的环境中使用本仪表！ 安全符号说明 本说明书包含安全操作和维护的基本要素。使用前，请仔细阅读下面的安全信息。 表 1：安全信息 用户在使用前必须阅读的重要信息 符合欧盟 CE 安全规范 表 2：警告信息 表明错误的操作将导致严重的伤害甚至死亡事故发生 警告 表明错误的操作或疏忽将导致仪表损坏或测量结果错 注意 误等 操作建议或提示 提示...
  • Page 38 在每次使用前，都要检查照度计的光传感器有无磨损、有无粉尘。请确保照 度计的光传感器是处于光滑完好、洁净的状态。如果照度计的一个或多个功 能不正常或没有为工作准备就绪，则不得使用照度计进行测量工作。 在使用照度计时，不能长期使仪表测量值处于溢出状态（OL） 。 要避免日光暴晒。只有这样才能保证仪表的功能正常和长久的使用寿命。 如果仪表受到极强电磁场的作用，则其功能会受影响。 电池注意避免受潮。若显示屏显示电池欠压提示符，则必须更换电池,只允许 使用技术数据中指定电池型号。 光检测器的灵敏度会因使用条件或时间而降低。建议您将仪表做定期校正， 以保证精确度。 请您妥善保管原始包装，以便今后邮寄之用（如对照度计校准时） 。 概述 MT-4617LED多功能照度计的人机接口十分友好， 按键操作便捷， 显示效果直观形象， 可测量LED灯、荧光灯、金属卤化灯、高压钠灯或白炽灯等光源发出的可见光, 广 泛运用于家庭、办公室、仓库、广场、 汽车、 照明、 LED制造、 畜牧业、 种植、 摄影等室内场所, 量测范围达200000 Lux/20000 FC, 您可以选择各种不同类型的光源，也可以依需求设置需要的光源参数。 功能特点 自动和手动切换量程； 可测量多种不同颜色的 LED 光源； 最大、最小值查询功能； 数据保持功能； 峰值测量功能； 相对值测量功能； 零点校准功能；...
  • Page 39 3 1/2 位 LCD 显示，带模拟条显示 单位转换功能 Fc/Lux 超量程显示“OL”，提示超量程； 精度高，测量范围宽（0.00～200000Lux） ； 电池欠压指示； 按键音和静音选择； 自动关机功能(超过 10 分钟无按键操作即自动关闭电源) 结构紧凑，牢固耐用，便于携带 仪表面板说明 MT-4617 平面图 ① 光传感器保护盖 ② 光传感器 ③ LCD 显示屏 ④ 电源、按键音复合按钮： 开/关电源：短按开机，长按 1S 关机； 开启/关闭按键音：工作模式，短按开启/关闭按键音，开机默认有按键音。 ⑤ 最大最小值查询模式按钮。 ⑥ 单位转换按钮： 勒克司/英尺烛光(Lux/ Fc)
  • Page 40 ⑦ 数据保持、零点校准复合按钮： 数据保持：短按，进入/退出数据保持模式 零点校准：长按 1S，执行零点校准功能 ⑧ 相对值测量、峰值测量复合按钮： 相对值测量：短按，进入/退出相对值测量模式 峰值测量：长按 1S，进入/退出峰值测量模式 ⑨ 手动切换量程按钮： 短按，进入手动量程状态，单击跳到下一量程。 长按超过 1 秒，则退出手动量程模式。 LCD 显示接口 1. 手动切换量程模式提示符号 2. 数据保持模式提示符号 3. 模拟条显示当前测量值信息 4. 数字显示当前测量值信息 5. Lux 单位符号 6. Fc 单位符号 7. 自动测量模式提示符号 8. 峰值测量模式提示符号 9. 电池电压低电提示符号 10. 相对值测量模式提示符号 11.
  • Page 41 2：请勿在高温、高湿场所下测量。 3：请勿在强红外线或紫线环境中使用本仪表！ 提示 本仪器光传感器模拟人眼对光的敏感曲线而设计，光谱范围为 320～730nm。 若处于红外线区域测量，则数据将偏差较大。 光传感器在 2854 °K 色温条件下依照 CIE 普通白炽灯进行校准；对其他类灯 的光谱，所提供的读数可能不同。 光源测试参考准位在受光球面正顶端。 测量前使光检测器曝光 2 分钟后，方可开始测量。 要防止测试者的人影和其他因素对光检测器的影响。 作用原理 各照度标度的概念 1 勒克司(流明)是与光强为一烛光的灯垂直距离 1 米处， 面积为 1 平方米的表面上接 受的照度。 1 英尺烛光 (Fc) 是与光强为一烛光的灯垂直距离 1 英尺处，面积为 1 平方英尺的表 面上接受的照度。 照度标度单位转换： 1 Fc = 10.764 Lux； 1 Lux = 0.09290 Fc。...
  • Page 42 “AUTO”字样，退出手动切换量程功能，返回自动切换量程。 短按相对值测量、峰值测量 REL/PEAK 组合键，LCD 接口左上方显示“REL” 字样，进入相对值测量模式，再次短按该键则退出相对值测量模式，LCD 接 口左上方“REL”字样熄灭，返回原来的测量模式； 长按相对值测量、峰值测量组合键 1 秒，进入峰值测量模式，LCD 接口右上方 显示“PEAK”和“MANU”字样，再次长按该键 1 秒，LCD 右上方的 “PEAK”字样熄灭，LCD 左上角显示“AUTO”字样，返回自动测量模式。 短按最大最小值查询 MAX/MIN 键，LCD 接口正上方显示“MAX”字样， 进入 最大最小值查询模式，最大最小值查询模式下，每次短按该键，则按 MAX MIN 循环切换；长按“MAX/MIN”键 1 秒，LCD 界面正上方的 “MAX/MIN”字样消失，退出最大最小值查询模式。 短按资料保持、 零点校准 HOLD/ZERO 组合键， LCD 接口左上方显示“HOLD” 字样，进入数据保持模式，再次短按该键，LCD 接口左上方的“HOLD”字样 消失，退出数据保持模式； 在任何模式下盖住传感器，长按数据保持、零点校准组合键...
  • Page 43 20.00Lux 文件界 面 200.0Lux 文 2000Lux 文件 件界面 界面 20000Lux 文件界 200000Lux 长按 RAN 键 1 秒，LCD 左上方的“MANU”字样熄灭，LCD 左上角显示 面 面 档界 “AUTO”字样，退出手动切换量程功能，返回自动切换量程； 提示 在峰值测量、相对值测量和最大最小值查询模式下短按 RAN 键方有效。 在相对值测量模式和最大最小值查询模式下长按该键 1 秒, 则返回自动切换量 程。 在峰值测量模式、数据保持模式和零点校准模式下长按 RAN 键无效。 在此模式中，当测量值超过当前量程时，LCD 显示“OL”，提示超量程。此 时用户应切换测量量程； 相对值与峰值测量模式应用 短按 REL/PEAK 键（相对值测量、峰值测量组合键） ，LCD 接口左上方显示 “REL”字样（如下图...
  • Page 44 熄灭，返回原来的测量模式； 长按“REL/PEAK”键 1 秒， 进入峰值测量模式， LCD 接口右上方显示“PEAK” 字样，同时 LCD 左上方显示“MENU”字样（如图 3-1-2B 所示） ； 再次长按该键 1 秒，LCD 右上方的“PEAK”字样熄灭，LCD 左上方显示 “AUTO”字样，返回自动测量模式（如图 3-1-2C 所示） 。 图 3-1-2A 圖 3-1-2C 圖 3-1-2B 提示 在自动测量模式、峰值测量模式、最大最小值查询模式和数据保持模式下短 按 REL/PEAK 键方有效。 在非零点校准模式下长按“REL/PEAK”键 1 秒，均能进入峰值测量模式。 最大最小值查询模式应用 短按“MAX/MIN/LS”键，LCD 正上方显示“MAX”字样（如图 3-1-3 所示） ， 进入最大最小值查询模式；...
  • Page 45 提示 在非零点校准模式下，短按 MAX/MIN”键均有效，都可进行最大最小值查询功能； 数据保持与零点校准模式应用 短按“HOLD/ZERO”键，LCD 接口右上方上方显示“HOLD”字样（如图 3-1-4A 所示） ，进入数据保持模式； 再次短按该键，LCD 接口左上方的“HOLD”字样消失，退出数据保持模式； 将光传感器保护盖盖住光传感器，长按“HOLD/ZERO”键 1 秒，LCD 接口显 示“ADJ”字样（如图 3-1-4B 所示） ，进入零点校准模式，几秒后 LCD 接口显 示的“ADJ”字样消失，自动退出零点校准模式，返回自动测量模式。 图 3-1-4B 图 3-1-4A 注意 在零点校准前，一定要将光传感器保护盖盖住光传感器，方可进行。 提示 在非零点校准模式下，短按“HOLD/ZERO”键均有效，都可进入数据保持模 式。 在任何模式下都可进行零点校准。 光源选择模式应用 光源选择： 长按“MAX/MIN/L.S.”键 1 秒，LCD 界面的“L.S.LN”字符跳动表示进入光 源选择模式，此时短按“MAX/MIN/L.S.”或“Lx/Fc”键，则光源在 L0 到 L9 之间变化，按"HOLD/ZERO"键确定，进入正常测量模式；即可进行测量。...
  • Page 46 光源参数默认值： L0—>标准光源 A：1.000 L1—>LED 白色光：0.990 L2—>LED 红色光：0.516 L3—>LED 琥珀色（黄色）光：0.815 L4—>LED 绿色光：1.216 L5—>LED 蓝色光：1.475 L6—>LED 紫色光：1.148 L7--L9—>默认标准光源 A：1.000 （建议：如需要修改光源参数最好选择 L7~L9 参数修改） 其他功能 静音功能 短按电源/按键音复合铵钮开启或关闭按键音。 自动关机功能 在 10 分钟内无任何操作，仪表将自动关机。 技术数据 温度范围： 工作：-10～50 ℃，最大 80 %的相对湿度（非凝结） 。 储存：-10～50 ℃，最大 80 %的相对湿度（非凝结） （取掉电池） 。 采样速率：≥2 次/秒。...
  • Page 47 余弦角度偏差特性 余弦角度 误差 30° ±2% 60° ±6% 注：余弦角度依照 JIS C 1609:1993 和 CNS 5119 A 级通用规范修正。 光灵敏度特性： 1000 Wave Length (nm) 维护和维修 维修 注意 如果仪表在使用过程中似乎存在故障，应执行下列步骤确定问题的根源： 检查电池。当液晶显示屏上出现“ ” 符号时应立即更换电池。 查阅操作说明确定操作步骤是否有误。 仪表的维修必须由经厂家授权的服务中心或其他具备资格的仪器维修人员承 担。 清洁 先用沾有清水或中性清洁剂的软布擦拭探测仪，最后用干布擦干。 注意 在进行清洁工作之前，请您确保设备已经关机。 在清洁工作中，请勿使用苯类，酒精，丙酮，乙醚，酮，稀释剂，汽油等，这 些会造成设备变形或退色。 在清洁之后要等到设备完全干燥之后，方可继续使用。 更换电池 如果显示屏上出现电池符号闪烁（LCD 接口⑨）则必须更换电池。更换电池步骤如 下：...
  • Page 48 取出耗尽的电池； 按照正确的极性安装新的电池； 注意 在更换电池之前，必须将仪表关机。 只能够使用在技术数据中指定的电池。 如果在较长时期内不使用仪表，则要将其中的电池取出来。 在处理废旧电池时，必须遵照现行的关于电池回收、再利用和处理的规定。 各种场所照度标准参考表 将 Lux 照度值除以 10.764，即可求得 Fc 照度值。 学校： 照度（Lux） 场所 1500~300 制图教室、缝纫教室、计算机教室 750~200 教室、实验室、实习工厂、研究室、图书阅览室、书库、办公 室、教职员休息室、会议室、保健室、餐厅、厨房、配膳室、 广播室、印刷室、总机室、守卫室、室内运动场 300~150 大教室、礼堂、贮柜室、休息室、楼梯间 150~75 走廊、电梯走道、厕所、值班室、工友室、天桥、校内室外运 动场 75~30 仓库、车库、安全梯 事务所： 照度 （Lux） 场所 2000~1500 设计室、事务室 1500~750 大厅通道(白天)、营业室、制图室、打卡、打字 750~300 计算器室、会议室、印刷室、总机室、控制室、招待室、娱乐室、 餐厅...
  • Page 49 工厂： 照度 （Lux） 场所 3000~1500 超精密作业、设计、制图、精密检查 1500~750 设计室、分析、组立线、涂装 750~300 包装、计量、表面处理、仓库办公室 300~150 染色、铸造、电气室 150~75 进出口、走廊、通道、楼梯、化妆室、厕所、附作业场仓库 75~30 太平梯、仓库、屋外动力设备(装卸货、存货移动作业) 医院： 照度 （Lux） 场所 10000~5000 视机能检查室（眼科明室） 1500~750 开刀房 750~300 诊疗室、治疗室、制药室、配药室、药局室、解剖室、病理细菌 室、急救室、产房、院长室、办公室、护士室、会议室 300~150 病房、药品室、病床看书、换药、骨折石膏包扎、婴房、纪录室、 候诊室、会诊室、门诊走廊 150~75 更衣室、物疗室、X 光室、病房走廊、药品室、灭菌室、病房室、 楼梯、内视镜室 75~30 动物室、暗室(照片)、太平梯 理发院： 照度（Lux） 场所 1500~750 剪烫发、染整发、化妆...
  • Page 50 商店、百货店： 照度 （Lux） 场所 3000~750 室内陈列、饰窗陈列、示范表演场所、结账柜台、包装台 750~300 电梯大厅、电扶梯 300~150 商谈室、化妆室、厕所、楼梯、走道 150~75 休息室、店内一般照明 住家： 照度 （Lux） 场所 2000~750 手工艺、裁缝 1000~500 写作、作业 750~300 读书、化妆、厨桌、调理、电话 300~150 洗水槽、娱乐室、客厅、团聚、玄关(内侧)镜子 150~70 衣柜、寝室、厕所、楼梯、走廊 75~30 门牌、信箱、门铃钮、阳台...
  • Page 51 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 □ MT-4617LED-C ※ 在正常使用情况下， 自原购买日起 12 个月免费维修保证 （不含耗材、 消耗品） 。 ※ 产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若 有零件需更换，则零件费另计。 产品保固说明  保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公司 维修人员判定)： • 对产品表面的损伤，包括外壳裂缝或刮痕 • 因误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者任 何其它超出预期使用范围的原因所造成的损害 • 因事故、火灾、电力变化、其它危害，或自然灾难所造成的损害。  非服务保证内容： • 机件本体外之消耗品：如电池...等消耗品...
  • Page 52 宝 工 实 业 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw Email: pk@mail.prokits.com.tw ©2018 Prokit’s Industries Co., LTD. All rights reserved 2018001(C)
