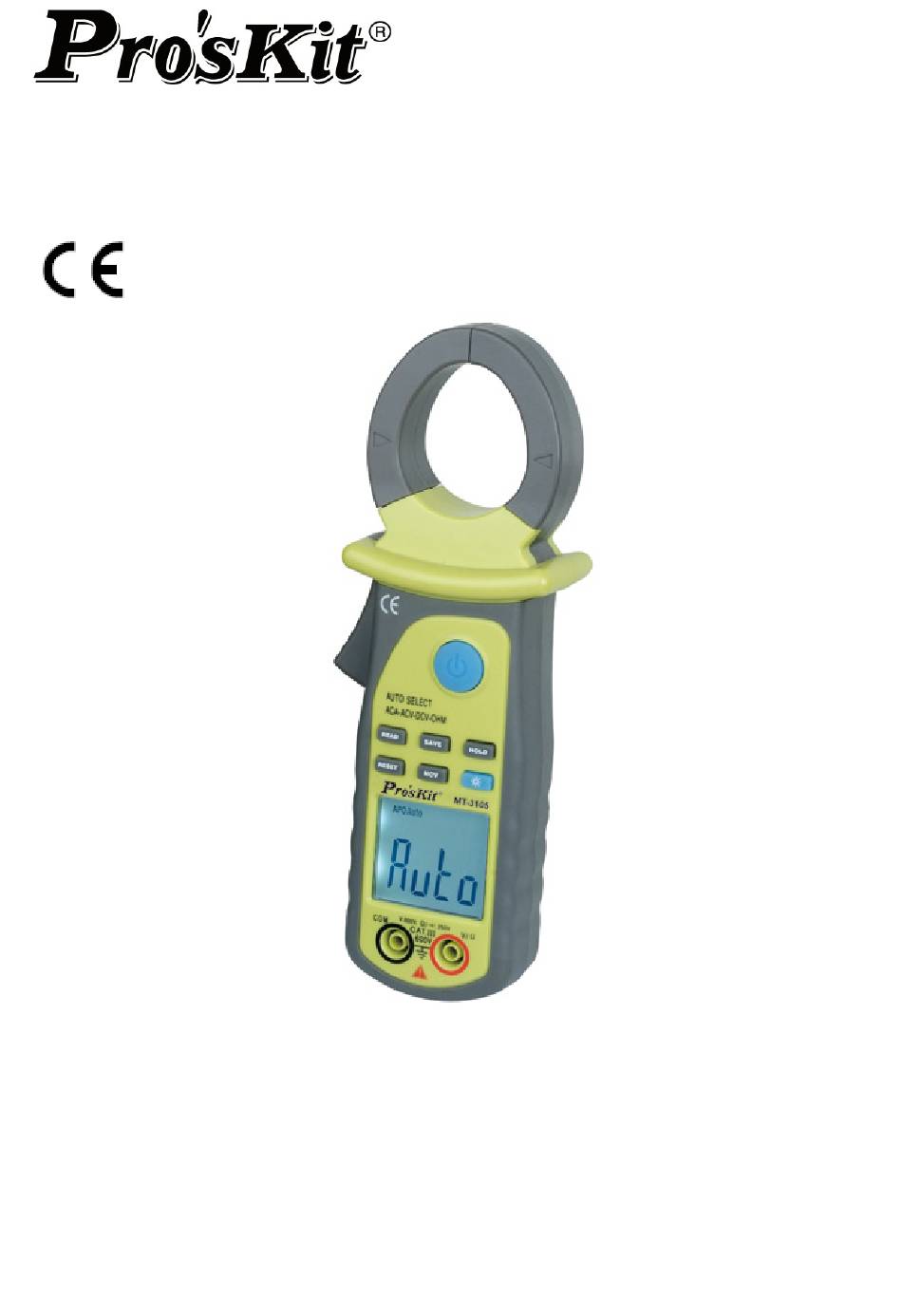

- Page 1 MT-3105 Smart Clamp Meter ser’s Manual Edition 2011 ©2011 Copy Right by Prokit’s Industries Co., Ltd.
- Page 2 1-1 General Specifications All push button clamp multimeter without rotary switch, more safe and convenient for operation. LCD display digits: 3999 digit large scale LCD readout Measuring rate: 5 times / sec. Over range display : OL as ov er range indication ...
- Page 3 1-3 Electrical Specifications Accuracy is ±(% reading + number of digits) at 23°C ± 5°C < 80%RH. Temperature coefficient: 0.2 x (Specified accuracy) / °C < 18°C, > 28°C . Voltage Function Range Accuracy 4V ~ 600.0V ±(1.2%+ 4dgt) 4V ~ 400.0V ±(0.7% + 4dgt) 600.0V ±(0.8+% + 5dgt)
- Page 4 Electric Field EF-Detection, Non-Contact Voltage With Auto displayed on the LCD, press NCV button to enter the NCV function. The meter displays EF. Signal strength is indicated as a series of bar graph segments on the display and variable beep tones. See the specifications later in this manual for a complete description of the bar graph indicators.
- Page 5 MT-3105 智能型鉗錶 使用說明書 為了確保人身 安全和防止損壞儀錶，使用者在使用之前必須仔細閱讀本手冊中的安全注意事 項。 1：接通儀錶電源時顯示 符號說明電池工作電壓低應及時更換電池。 2：檢查表筆，絕緣應完好無損。無斷線、脫頭和銅線裸露現象。 3：檢查儀錶殼體，應無破裂損壞現象。 4：表筆接入被測電路時應先接黑表筆，表筆與被測電路分離時應 先斷開紅表筆。 5：為避免損壞儀錶，不要輸入超每個檔位所規定的最大值。 6：在測量高電壓時，應謹慎小心避免觸電，特別是不要接觸被測電路並保持一定距 離，以確 保人身安全。 7：當使用儀錶進行測量時，絕對不要打開後蓋，以免有觸電危險。 8： 在打開後蓋或更 換電池前，應將表筆離開被測電路，並關斷電源。 9：在進行電流測量時，應儘量使被測線路位於儀錶鉤部的中心位置。 10：當你的儀錶或手是濕著的時候請勿使用儀錶進行測量。 11：為避免電擊。切勿使用已經損壞或不能進行正常操作的儀錶。 12：雖然有自動關機功能，但測量完畢後，還是要即刻關斷電源。 13：不要改動儀錶內部電路，以免損壞儀錶及安全。 14：應避免在直射陽光、高溫、高濕、易燃易爆及蒸汽和粉塵大的環 境中使用或存放。 一、特點 此 鉤表是採用最新設計、全功能按鍵操作、擁有最新外觀、採用雙色射出的新型數字鉤表。 儀錶使用大螢幕 LCD 4000 位元顯示。可用來測量交直流電壓，交流、電流，通斷等。具有自 動選擇，自動檔位，自動關機，資料保持，資料存儲和讀出，非接觸電壓檢測等功能。由於 使用二次射出的外殼設計，使用更安全、可靠。該系列儀錶具有結構精巧，操作容易，攜帶 方便等優點，是電氣測量的理想工具。此產品具有以下特點： 安全設計符合 IEC1010 國際標準。全系列產品通過 CE 國際安全認證。...
- Page 6 2.5：自動負極性“ ＂指示 2.6：低電壓指示：顯示符號 2.7：資料保持，顯示符號＂HOLD＂ 2.8：自動關機：開機 10 分鐘後自動切 斷電源，重複按鈕操作可開機 2.9：工作環境：0-40℃，相對濕度<75％ 2.10：儲存環境：溫度-10-50℃，相對濕度 <75％ 2.11：電源：1.5V 電池 2 節。型式：SIZE AA，功 耗：約 2mW 2.12: 外形尺寸：114.8mm X 56.9mm X 11.6mm 2.13：重量：約 175g(包括電池和表筆) 2.14：附件：帆布包，測試棒，電池， 彩盒包裝。 三 、使用方法： 3-1 按鍵功能： SAVE 鍵：測量資料存儲鍵，在任何測量模式下，按此鍵存進入測量資料存儲模式，可 存儲 10 組資料。 READ 鍵：測量資料存儲讀取鍵，在自動測量模式下，按此鍵退出正在測量的模式顯示 最後存儲的資料...
- Page 7 讀取液晶顯示器上的被測電流值。 按下“HOLD“按鈕，將保持當前所 得資料。如果在暗處無法讀數，可按下“LIGHT＂鍵，背 光照明點亮。 -2-2 交流電壓（ACV） 量程 解析度 準確度 1 mV ±(0.8%rd+4d) 10mV 400V 100mV 600V ±(1.2%rd+4d) 輸入阻抗 10MΩ，最大輸入電壓 600V DC 或 AC（有 效值） 。 此鉤表會根據被測信號自動選擇進入對應的測試狀態。 注意 ： 交流電壓測量的最大額定電壓為 600V ， 請不要 嘗試去測量超過 600V 以上的電壓， 以免 損壞儀錶。 將黑表筆插入“C OM＂插孔，紅表筆插入“V、Ω＂插孔。將紅、黑表筆接入被測電路。讀 取液晶顯示器上的被測電壓值。資料保持按“HOLD＂健，背光按＂LIGHT＂健 3-2-3 直流電壓（DCV）...
- Page 8 請參照下表。 檢測範圍 類比指示顯示 數值顯示 15V-55V 30V-85V 55V-145V - - - ABOVE120V - - - - 四、保養 4-1：更換電池 在打 開電池倉之前，應將表筆從測量電路移開，以避免電擊危險 。 -1-1：如果“ ＂符合出現，表明應該更換電池（SIZE AA）. 4-1-2：旋開電池蓋的鎖緊螺絲，取下電池蓋。 4-1-3：將舊電池移開，更換新的電池（注意更 換相同規格的電池）. 4-1-4：將電池倉按原樣裝回。並緊好縮緊螺絲。 4-2：更換表筆 更換表筆時，必須更換同樣的或相同等級的表筆，表筆必須完好。 4-2-1：如果表筆絕緣層破環，如導線的金屬絲裸露，必須更換表筆。 ©2011 Prokit’s Industries Co., LTD. All right s reserved 2011001(T) ...
