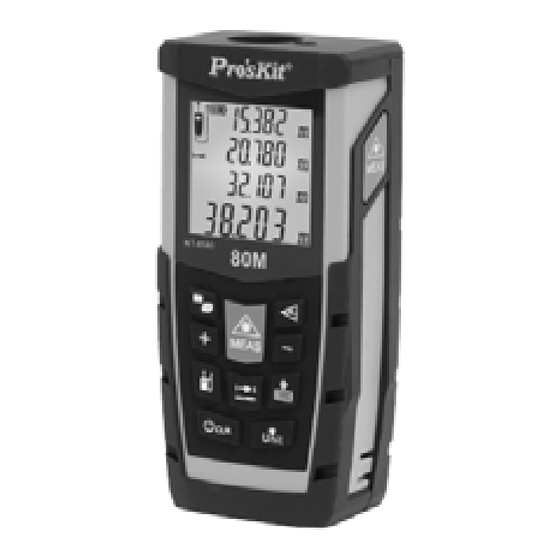

Pro'sKit NT-8540 User Manual

Laser distance measurer

Hide thumbs

page of 28

/ 28
Bookmarks

Available languages

Quick Links

Download this manual

NT-8540 / NT-8560 / NT-8580

Laser Distance Measurer

User's Manual

Edition

2016

Need help?

Do you have a question about the NT-8540 and is the answer not in the manual?

Questions and answers

Summary of Contents for Pro'sKit NT-8540

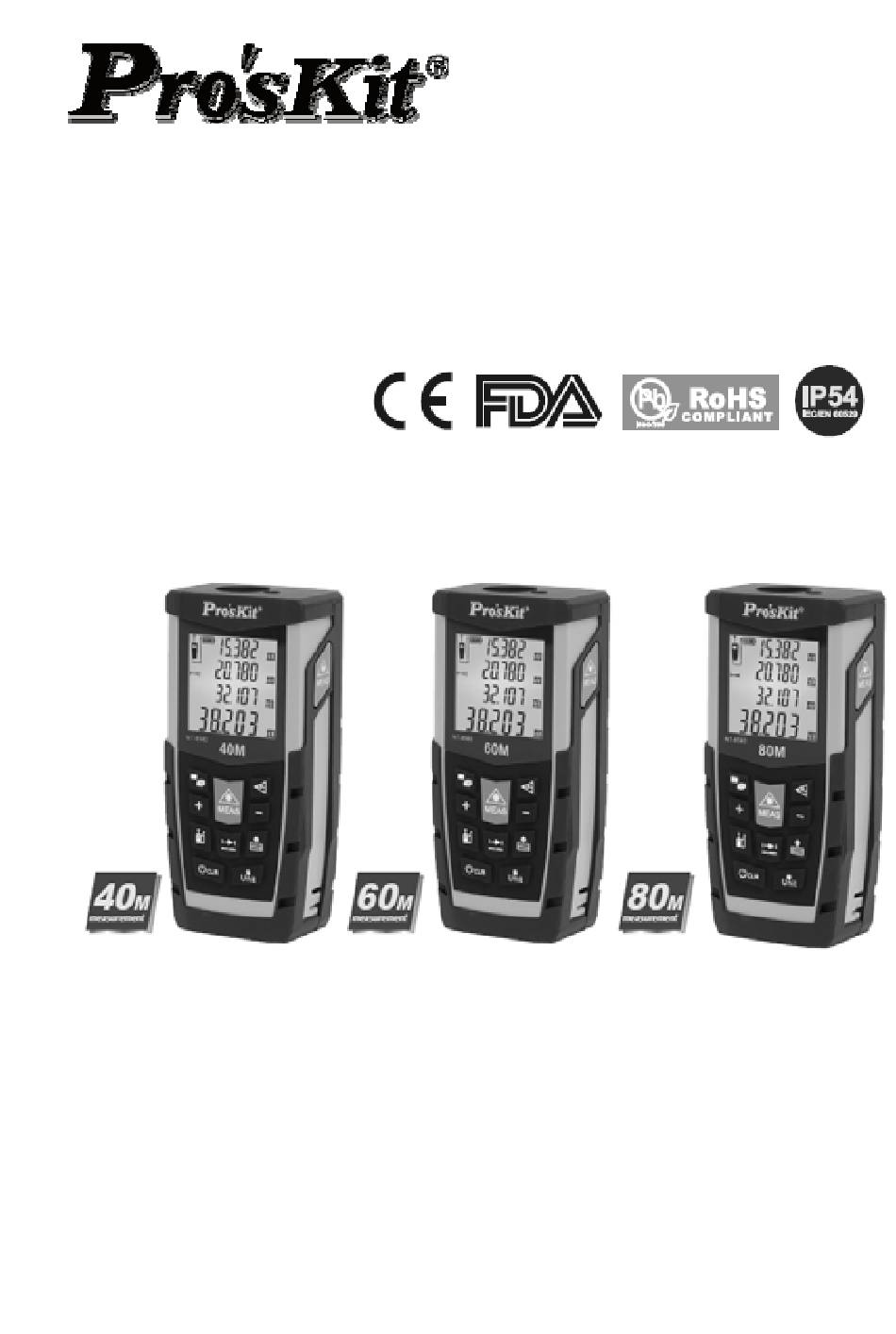

Page 1 NT-8540 / NT-8560 / NT-8580 Laser Distance Measurer User’s Manual Edition 2016 ©2016 Prokit’s Industries Co., Ltd...
Page 2 Overview Please carefully read this product Quick Start to ensure the safe and efficient use of instrument. Beautiful geometry shows its sharpness and toughness. Soft rubber and anti-skidding lines on the two sides enable a comfortable and reliable gripping. Distance, area/volume, add/subtract and Pythagorean, end-piece are useful to meet most measurement conditions.
Page 3 Button functions 1. Power on / Laser on / Measure 2. Area/Volume 3. Pythagorean 4. Addition/Go up 5. Subtraction/Go down 6. Reference point 7. Historical data 8. Clear / Power off 9. Backlight / Unit 10. Continuous measurement 11.Side measuring button...
Page 4 Display 1. Laser on 2. Reference point (top) 3. Reference point (bottom) 4. Continuous measurement 5. Recall the 6. Error message, 15 appear “ Error”, 16 appear error cord. 7, 8, 9, 10 auxiliary tools: Area measurement Volume measurement Pythagorean two points Pythagorean three points 11.
Page 5 Single Distance Measurement Press to activate the laser. Press again to trigger the distance measurement. The result is displayed immediately. Continuous Measurement (Min / Max) Press key to activate continuous measurement. User can press to stop the function and the values of maximum and minimum distances are shown in the display as well as the last measured value in the summary line.
Page 6 Volume Measurement Press twice, the symbol appears in the function field on the display. Press to take the first length measurement (e.g. Length). Next get the width, then height, the result of length, width, height and volume is displayed in order. Indirect Measurement - Pythagorean Instrument calculates indirect distance using Pythagorean Theorem.
Page 7 Pythagorean Three Points The results of length, width and area are displayed in the display in order. Refer to figure 2. Press four times to activate the function, the symbol appears in the function field on the display. Take No. 1, No. 2 and No. 3 length, the result is calculated and displayed on the summary line.
Page 8 from the first one. Note: This process can be repeated as required. Cancel/Clear When measuring, press to cancel the last action or clear measured data. Historical data Press to view historical data, the last 20 measured data points will be displayed in reverse order. Press to view the next value.
Page 9: Troubleshooting
Troubleshooting All errors or failures will be shown as codes. The following table explains the meaning of codes and solutions. Code Cause Corrective Measure Calculation error Refer to user manual, repeat the procedures. Excessive current Please contact your distributor Battery low Replace new batteries.
Page 10 Specifications Specification NT-8540 NT-8560 NT-8580 Measuring range 0.2~40m 0.2~60m 0.2~80m Measuring accuracy ±1.5 mm Measuring units m/ft/in/ft+in Laser class Class 2 Laser type 635 nm, < 1mW Area/Volume/Measurement √ Addition/subtraction √ Single distance measurement √ Continuous measurement √ 4-line display with backlight Beep √...
Page 11 8580 專業鐳射測距儀 NT-8540 / NT-8560 / NT 使用說明書本產品以“鼎”為原型，塑造穩固、專業的測量印象。細節設計，可見精工。採用延長邊設計，輔助狹窄邊角測量；機身增加側面測量鍵，更方便實際測量操作。傳承於獨創領先的鐳射測距技術，操作簡便，擁有長度測量、面積測量、體積測量、畢氏定理測量等功能，精確到 1.5 毫米，可存儲 20 組測量資料，不論是在專業測量還是日常測量應用都有出色表現，成就了鐳射測距領域新的經典。啟動與關閉 A.安裝/更換電池向下方推開後蓋，裝上隨機附送的電池，扣緊後蓋。 B.啟動長按鍵啟動機器, 您首先會進入單次測量介面。 C.手動關閉長按鍵直到螢幕畫面消失。 D.自動關閉如果在180秒內沒有任何操作，機器將自動關閉。...
Page 12 按鍵說明 1. 開啟/測量鍵 2. 面積/體積測量鍵 3. 間接測量鍵 4. 加法（+）鍵 5. 減法（-）鍵 6. 測量基準邊鍵 7. 儲存資料瀏覽鍵 8. 返回/關機鍵 9. 背光功能/單位切換鍵 10.連續測量鍵 11.開啟/測量鍵（側鍵）...
Page 13 顯示器畫面說明 1. 鐳射開啟 2. 測量基準邊 ( 前沿) 3. 測量基準邊 ( 後沿) 4. 測量基準邊（延長邊） 5. 長度測量/連續測量 6. 錯誤代碼顯示，在 15 會顯示 Error，在 16 顯示錯誤代碼 7,8,9,10 各種輔助測量功能面積測量體積測量一次畢氏定理測量二次畢氏定理測量 11. 電池狀態 12. 歷史記錄，調出資料 13. 第一顯示行 14. 第二顯示行，最小值顯示行 15. 第三顯示行，最大值顯示行 16 主顯示行，最後測量和計算結果顯示...
Page 14 單次測量按鍵開啟鐳射，再按測量距離，同時結果立即顯示在螢幕上。連續測量(最大/最小值測量) 用戶可以從一個測量點出發，測量出最大或最小距離。在測量模式下，儀器可以移動接近目標，測量資料每 0.5 秒被顯示一次。在測量過程中將在第一和第二行動態顯示最小和最大值。舉個例子，用戶從一面牆開始，向目標點連續移動，同時當時的資料被連續的讀出來。要連續測量，按鍵進入連續測量狀態，同時螢幕上從上到下依次動態地顯示連續測量的最小值、最大值和當前值。如果您想停止連續測量，可以按一次鍵或者鍵。注：連續測量功能在連續測量 5 分鐘後自動停止。面積量測按一次鍵，圖示將顯示在功能區域，同時啟動面積測量功能。按鍵測量第一條邊的長度（如：長），再按鍵測量第二條邊的長度(如：寬)，此時螢幕上將會自上而下依次顯示長、寬、周長、面積等結果。體積測量連續按兩次鍵，圖示將顯示在功能區域，同時啟動體積測量功能。接著按鍵測量第一條邊的長度（如：長），同理再按測量鍵依次測量寬和高，此時螢幕上將會自上而下依次顯示長、寬、高、體積四個結果。...
Page 15 間接量測一畢氏定理測量本儀器可以利用畢氏定理計算距離。這個功能可以實現對不易到達的地方的距離測量。間接測量時，請按照下面的步驟進行測量： • 所有的被測量點都應在同一水準或垂直面上。 • 為能得到更準確的測量結果，建議將儀器在一個點上固定旋轉進行測量（如：將儀器的拐角完全展開靠在牆面上進行測量）。一次畢氏定理測量如：測量一個建築物的高或寬。當一個高度需要通過兩個或三個距離來確定時。按鍵，圖示顯示在功能區域，此時鐳射開啟, 待測距離的圖示閃爍顯示在顯示幕裏。如圖1所示，瞄準最上面的點(步驟1)，然後按測量鍵進行測量，第一次測量完成後，測量值將被採集。接著，第二個待測距離的圖示閃爍顯示在顯示幕裏，保證被測點在同一水準或者垂直線上。瞄準下面的點 (步驟2)，然後按鍵進行測量，測量結果顯示在主顯示內，而分部測量結果顯示在輔助顯示內。二次畢氏定理測量連續按兩次鍵，圖示將顯示在功能區域，待測距離的圖示閃爍顯示在顯示幕裏。如圖 2 所示，瞄準最上面的點 (步驟 1)，然後按鍵進行測量，第一次測量完成後，測量值將被採集。接著，第二個待測距離的圖示閃爍顯示在顯示幕裏，保證被測點在同一水準或者垂直線上。瞄準中間的點 (步驟２)，然後按鍵進行測量，第二次測量完成後，測量值將被採集。接...
Page 16 著，第三個待測距離的圖示閃爍顯示在顯示幕裏，瞄準最下面的點 (步驟３)，然後按鍵進行測量，第三次測量完成後，測量值將被採集。測量結果顯示在主顯示內，而分部測量結果顯示在輔助顯示內。背光照明顯示重複按短按鍵，可以在開啟和關閉背光功能之間切換，用戶可以在黑暗環境下隨時開啟背光顯示功能，測量數值將很清晰顯示在 LCD 上。測量單位設置長按鍵，可以切換測量單位，測量單位設置可以滿足不同單位的測量需求。加/減測量距離測量：短按鍵，下一個測量值將會與前一個值相加。短按鍵，下一個測量值將會與前一個值相減。此操作可以重複進行，其結果會顯示在主顯示內，上一個測量結果或計算結果顯示在第一行，而被計算的值則顯示在第二行。面積、體積測量： 1）先測量一個面積或體積； 2）短按鍵，下一個面積或體積測量值將會與前一個值相加。 3）短按鍵，下一個面積或體積測量值將會與前一個值相減。歷史儲存值鍵，最後 20 個測量或計算資料將順序顯示出來。連續按設置測量基準邊儀器默認的基準邊設置是後沿，按鍵，下一個測量將以前沿...
Page 17 為基準邊，再按鍵，將以延長邊為基準，改變測量基準邊時會有蜂鳴聲提醒。在儀器重啟後，測量基準邊將自動返回到默認設置（後沿）。重複按鍵，可以在前沿、後沿、延長邊基準之間切換，每次開啟儀器，基準點都會重置到後沿處。注意事項： 1.量程：最大測量量程會依據不同的機型版本改變，實際量程見機器標識。  在日光或者目標反光不好的情況下，請使用覘板或者較好的反  射面。在室外光線強烈或明亮的情況下，影響鐳射光點的辨識, 建議  將被測面區域環境暗化處理, 低背景照明強度下使用, 以利鐳射光點辨識. 測量受人員視力條件影響，有可能影響實際使用。  2. 精度：在良好的測量條件下（良好的測量表面、室溫、室內光照）可至額定量程。不良測量條件下，如光線過強、被測物表面反光較弱或溫差過大，誤差會增大. 3. 電池使用︰長期不使用電池請取出，以免電池損壞影響產品. 4. 產品使用︰本儀器是精密測量產品，請注意避免跌落，摔打，以免影響產  品測量功能及性能. 不要使用腐蝕和揮發性液體清潔儀器表面.  故障-原因和矯正方式...
Page 18 溫度太低請給儀器升溫接收反射光弱，或測量反射面要更易反射，或者使用覘板、白紙等時間過長目標反光過強 (使用覘板，或者不要對準強接收信號過強光) 距離量程超標請在儀器的距離範圍之內測量硬體故障在開啟/ 關閉多次後還同樣出現，說明您的儀器已經損壞，請與您的經銷商聯繫規格 NT-8540 NT-8560 NT-8580 型號 0.2~40 0.2~60 0.2~80 測量量程(m) ±1.5 mm 測量精度 m/ft/in/ft+in 測量單位 Class 2 鐳射等級 635 nm, < 1mW 鐳射類型...
Page 19 8580 专业激光测距仪 NT-8540 / NT-8560 / NT 使用说明书本产品以“鼎”为原型，塑造稳固、专业的测量印象。细节设计，可见精工。采用延长边设计，辅助狭窄边角测量；机身增加侧面测量键，更方便实际测量操作。传承于独创领先的激光测距技术，操作简便，拥有长度测量、面积测量、体积测量、勾股定理测量等功能，精确到 1.5 毫米，可存储 20 组测量资料，不论是在专业测量还是日常测量应用都有出色表现，成就了激光测距领域新的经典。启动与关闭 A.安装/更换电池向下方推开后盖，装上随机附送的电池，扣紧后盖。 B.启动长按键启动机器, 您首先会进入单次测量界面。 C.手动关闭长按键直到屏幕画面消失。 D.自动关闭如果在180秒内没有任何操作，机器将自动关闭。...
Page 20 按键说明 1. 开启/测量键 2. 面积/体积测量键 3. 间接测量键 4. 加法（+）键 5. 减法（-）键 6. 测量基准边键 7. 储存数据浏览键 8. 返回/关机键 9. 背光功能/单位切换键 10.连续测量键 11.开启/测量键（侧键）...
Page 21 显示器画面说明 1. 激光开启 2. 测量基准边 ( 前沿) 3. 测量基准边 ( 后沿) 4. 测量基准边（延长边） 5. 长度测量/连续测量 6. 错误代码显示，在 15 会显示 Error，在 16 显示错误代码 7,8,9,10 各种辅助测量功能面积测量体积测量一次勾股定理测量二次勾股定理测量 11. 电池状态 12. 历史记录，调出数据 13. 第一显示行 14. 第二显示行，最小值显示行 15. 第三显示行，最大值显示行 16 主显示行，最后测量和计算结果显示...
Page 22 单次测量按键开启激光，再按测量距离，同时结果立即显示在屏幕上。连续测量(最大/最小值测量) 用户可以从一个测量点出发，测量出最大或最小距离。在测量模式下，仪器可以移动接近目标，测量数据每 0.5 秒被显示一次。在测量过程中将在第一和第二行动态显示最小和最大值。举个例子，用户从一面墙开始，向目标点连续移动，同时当时的数据被连续的读出来。要连续测量，按键进入连续测量状态，同时屏幕上从上到下依次动态地显示连续测量的最小值、最大值和当前值。如果您想停止连续测量，可以按一次键或者键。注：连续测量功能在连续测量 5 分钟后自动停止。面积量测按一次键，图示将显示在功能区域，同时启动面积测量功能。按键测量第一条边的长度（如：长），再按键测量第二条边的长度(如：宽)，此时屏幕上将会自上而下依次显示长、宽、周长、面积等结果。体积测量连续按两次键，图示将显示在功能区域，同时启动体积测量功能。接着按键测量第一条边的长度（如：长）...
Page 23 间接量测一勾股定理测量本仪器可以利用勾股定理计算距离。这个功能可以实现对不易到达的地方的距离测量。间接测量时，请按照下面的步骤进行测量： • 所有的被测量点都应在同一水平或垂直面上。 • 为能得到更准确的测量结果，建议将仪器在一个点上固定旋转进行测量（如：将仪器的拐角完全展开靠在墙面上进行测量）。一次勾股定理测量如：测量一个建筑物的高或宽。当一个高度需要通过两个或三个距离来确定时。按键，图示显示在功能区域，此时激光开启, 待测距离的图标闪烁显示在显示屏里。如图1所示，瞄准最上面的点(步骤1)，然后按测量键进行测量，第一次测量完成后，测量值将被采集。接着，第二个待测距离的图标闪烁显示在显示屏里，保证被测点在同一水平或者垂直线上。瞄准下面的点 (步骤2)，然后按键进行测量，测量结果显示在主显示内，而分部测量结果显示在辅助显示内。二次勾股定理测量连续按两次键，图示将显示在功能区域，待测距离的图标闪烁显示在显示屏里。如图 2 所示，瞄准最上面的点 (步骤 1)，然后按键进行测量，第一次测量完成后，测量值将被采集。接着，第二个待测距离的图标闪烁显示在显示屏里，保证被测点在同一水平或者垂直线上。瞄准中间的点 (步骤２)，然后按键进行测量，第二次测量完成后，测量值将被采集。接...
Page 24 着，第三个待测距离的图标闪烁显示在显示屏里，瞄准最下面的点 (步骤３)，然后按键进行测量，第三次测量完成后，测量值将被采集。测量结果显示在主显示内，而分部测量结果显示在辅助显示内。背光照明显示重复按短按键，可以在开启和关闭背光功能之间切换，用户可以在黑暗环境下随时开启背光显示功能，测量数值将很清晰显示在 LCD 上。测量单位设置长按键，可以切换测量单位，测量单位设置可以满足不同单位的测量需求。加/减测量距离测量：短按键，下一个测量值将会与前一个值相加。短按键，下一个测量值将会与前一个值相减。此操作可以重复进行，其结果会显示在主显示内，上一个测量结果或计算结果显示在第一行，而被计算的值则显示在第二行。面积、体积测量： 1）先测量一个面积或体积； 2）短按键，下一个面积或体积测量值将会与前一个值相加。 3）短按键，下一个面积或体积测量值将会与前一个值相减。历史储存值键，最后 20 个测量或计算数据将顺序显示出来。连续按设置测量基准边仪器默认的基准边设置是后沿，按键，下一个测量将以前沿...
Page 25 为基准边，再按键，将以延长边为基准，改变测量基准边时会有蜂鸣声提醒。在仪器重启后，测量基准边将自动返回到默认设置（后沿）。重复按键，可以在前沿、后沿、延长边基准之间切换，每次开启仪器，基准点都会重置到后沿处。注意事项： 1.量程：最大测量量程会依据不同的机型版本改变，实际量程见机器标识。  在日光或者目标反光不好的情况下，请使用觇板或者较好的反  射面。在室外光线强烈或明亮的情况下，影响激光光点的辨识, 建议  将被测面区域环境暗化处理, 低背景照明强度下使用, 以利激光光点辨识. 测量受人员视力条件影响，有可能影响实际使用。  2. 精度：在良好的测量条件下（良好的测量表面、室温、室内光照）可至额定量程。不良测量条件下，如光线过强、被测物表面反光较弱或温差过大，误差会增大. 3. 电池使用︰长期不使用电池请取出，以免电池损坏影响产品. 4. 产品使用︰本仪器是精密测量产品，请注意避免跌落，摔打，以免影响产  品测量功能及性能. 不要使用腐蚀和挥发性液体清洁仪器表面.  故障-原因和矫正方式所有的信息都以代码或"Error"...
Page 26 请给仪器升温接收反射光弱，或测量反射面要更易反射，或者使用觇板、白纸等时间过长目标反光过强 (使用觇板，或者不要对准强接收信号过强光) 距离量程超标请在仪器的距离范围之内测量硬件故障在开启/ 关闭多次后还同样出现，说明您的仪器已经损坏，请与您的经销商联系规格型号 NT-8540 NT-8560 NT-8580 0.2~40 0.2~60 0.2~80 测量量程(m) ±1.5 mm 测量精度 m/ft/in/ft+in 测量单位 Class 2 激光等级 635 nm, < 1mW 激光类型...
Page 28 中国地区产品保固卡购买日期店章公司名称联络电话电子邮箱联络地址 □ NT-8540 □ NT-8560 □ NT-8580 产品型号在正常使用情况下，自原购买日起 12 个月免费维修保证（不 ※ 含耗材、消耗品）。产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检 ※ 修工时费用。若有零件需更换，则零件费另计。产品保固说明  保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公司维修人员判定)： • 对产品表面的损伤，包括外壳裂缝或刮痕 • 因误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者任何其它超出预期使用范围的原因所...

This manual is also suitable for:

Nt-8580 Nt-8560
