Меню Limit Edit (Редактирование)
Последовательность клавиш: Shift > Limit (6) > Limit Edit

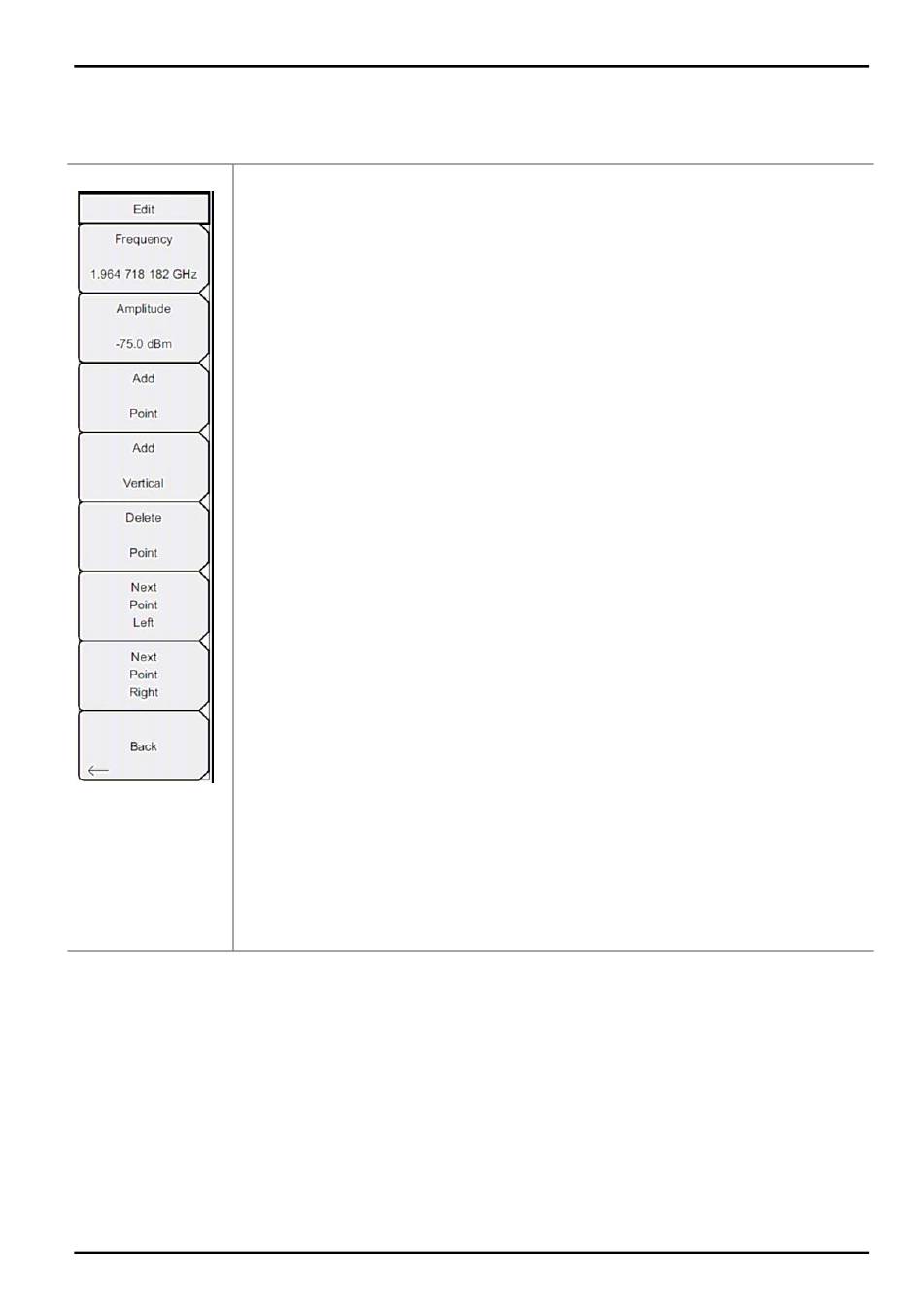

Рис. 3-43. Меню Limit Edit в режиме анализатора интерференций (1 из 2)
3-44
Frequency: Нажатие данной клавиши подменю позволяет установить частоту точки
перегиба ограничительной линии. Пользователь может установить частоту каждой
точки перегиба в ограничительной линии индивидуально. При добавлении новой
точки она принимает значение, находящееся посередине между двумя
существующими точками или принимает значение конечной частоты текущей
развертки, если не имеется точки с частотой, большей, чем у добавляемой точки.
Более подробно см. в подменю Add Point. Для изменения частоты точки перегиба
воспользуйтесь клавиатурой, клавишами со стрелками Влево/Вправо или
вращающейся ручкой. Клавиши со стрелками Влево/Вправо позволяют
переместить точку перегиба на 5% от полосы обзора.
Amplitude: Нажатие данной клавиши позволяет установить амплитуду точки
перегиба ограничительной линии. Пользователь может установить амплитуду
каждой точки перегиба в ограничительной линии индивидуально. При добавлении
новой точки она по умолчанию принимает значение амплитуды, которое находится
на ограничительной линии на частоте, на которой добавлялась точка. Для
перемещения точки на нужное значение воспользуйтесь клавиатурой (клавиша ±
позволяет установить отрицательное значение), клавишами со стрелками
Вверх/Вниз или вращающейся ручкой. Единица ограничения по амплитуда
является той же, что и текущая единица вертикальной амплитуды. Более подробно
см. в разделе «Подменю Add Point». Клавиши со стрелками Вверх/Вниз
позволяют переместить амплитуду на 5% от высоты экрана.
Add Point: Нажатие данной клавиши подменю позволяет добавить точку перегиба
ограничительной линии. Конкретное поведение данной клавиши подменю зависит
от того, какая точка перегиба активна в момент нажатия данной клавиши. Если
активная ограничительная точка находится где-то посередине мультисегментной
ограничительной линии, то новая ограничительная точка добавляется посередине
между активной в данный момент точкой и следующей точкой, находящей справа
от неё. Амплитуда точки перегиба будет соответствовать амплитуде на
ограничительной линии. Например, если ограничительная точка существует на 2.0
ГГц с амплитудой –30 дБм, и если следующая точка имеет частоту 3.0 ГГц с
амплитудой –50 дБм, то точка будет добавлена на 2.5 ГГц с амплитудой -40 дБм.
Значения частоты и амплитуды новой точки можно изменить с помощью клавиш
подменю Frequency (Частота) и Amplitude (Амплитуда).
Если последняя ограничительная точка активна (при условии, что она находится не
на правом крае экрана), то новая ограничительная точка будет размещена на
правом крае экрана на той же амплитуде, что и точка, находящаяся слева от неё.
Точки могут не добавляться за пределами текущих ограничений развертки
прибора.
