2-23 Меню BW (Полоса пропускания)
Последовательность клавиш: BW

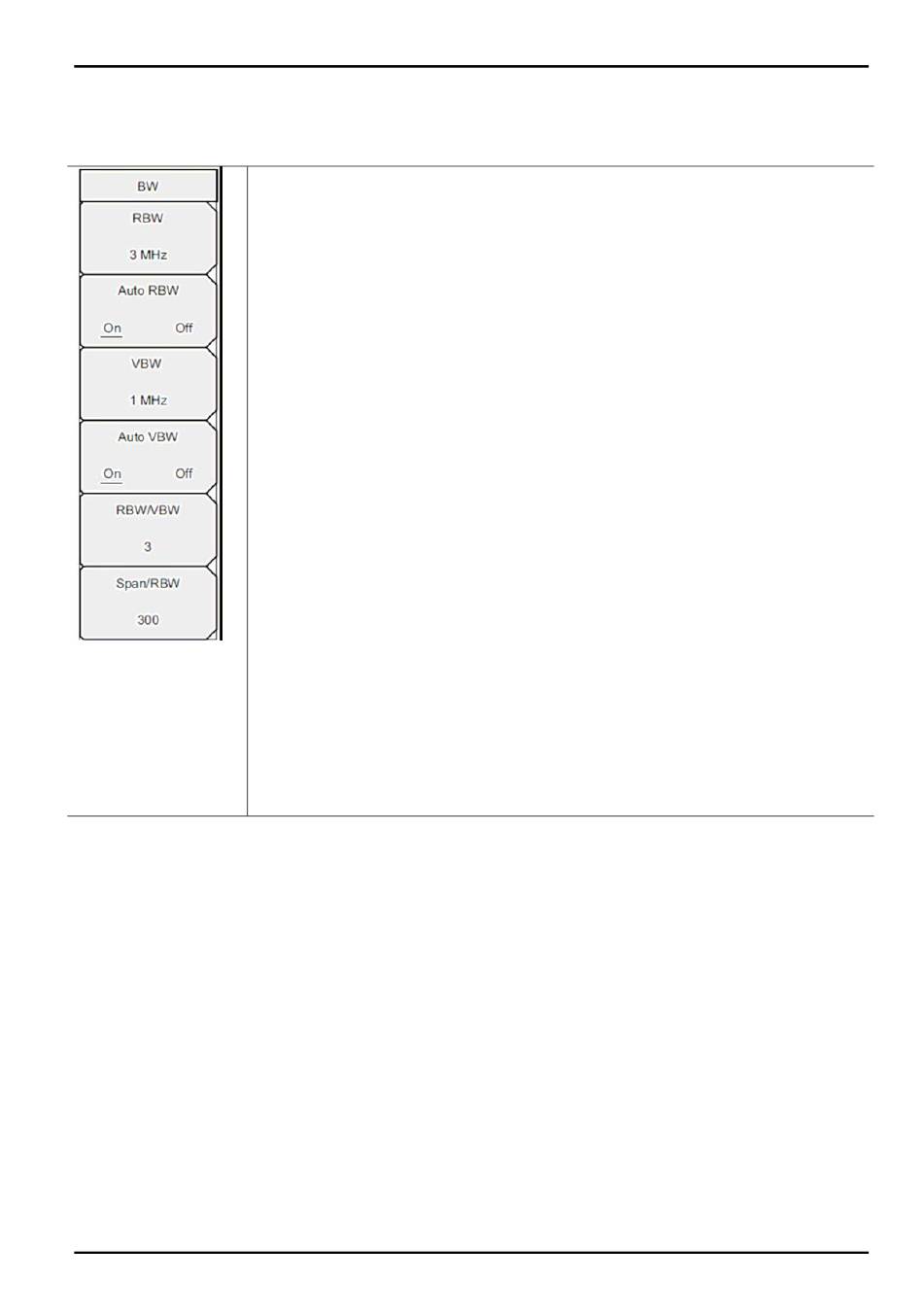

Рис. 2-20. Меню BW в режиме анализатора спектра
Анализатор спектра: РИ
RBW: Данная клавиша отображает текущее значение полосы пропускания
(RBW). Значение RBW можно изменить с помощью клавиатуры, клавиш со
стрелками или вращающейся ручки. Диапазон – от 10 Гц до 2 МГц в
последовательности 1-3, от 10 Гц до 30 Гц до 100 Гц и т.д.
Auto RBW On/Off: Во включенном состоянии (находится в положении On)
прибор выбирает полосу пропускания на основе текущей ширины полосы обзора.
Отношение ширины полосы обзора к RBW можно указать с помощью клавиши
подменю Span/RBW.
VBW: Данная клавиша отображает текущее значение полосы видеосигнала
(VBW). Значение VBW можно изменить с помощью клавиатуры, клавиш со
стрелками или вращающейся ручки. Диапазон от 1 Гц до 3 МГц в
последовательности 1-3.
Auto VBW On/Off: Во включенном состоянии (находится в положении On) прибор
выбирает полосу видеосигнала на основе полосы пропускания. Соотношение
полосы пропускания к полосе видеосигнала можно установить с помощью
клавиши подменю RBW/VBW.
RBW/VBW: Данная клавиша подменю отображает соотношение между полосой
пропускания и полосой видеосигнала. Для изменения этого соотношения
нажмите эту клавишу подменю и с помощью клавиатуры, клавиш со стрелками
или вращающейся ручки выберите новое соотношение. По умолчанию
соотношение устанавливается на 3. В случае выбора квазипикового метода
детектирования соотношение RBW/VBW изменяется на 1.
Span/RBW: Данная клавиша подменю отображает соотношение между шириной
полосы обзора и полосой пропускания. По умолчанию значение установлено на
300, что означает, что ширина полосы обзора приблизительно в 300 раз больше
полосы пропускания. Данное значение является приблизительным, поскольку
фильтры полосы пропускания изменяются с дискретным шагом, а ширина
полосы обзора может быть установлена на любое значение в диапазоне до 7,1
ГГц. Для изменения этого соотношения нажмите данную клавишу подменю и с
помощью клавиатуры, клавиш со стрелками или вращающейся ручки выберите
новое соотношение.
