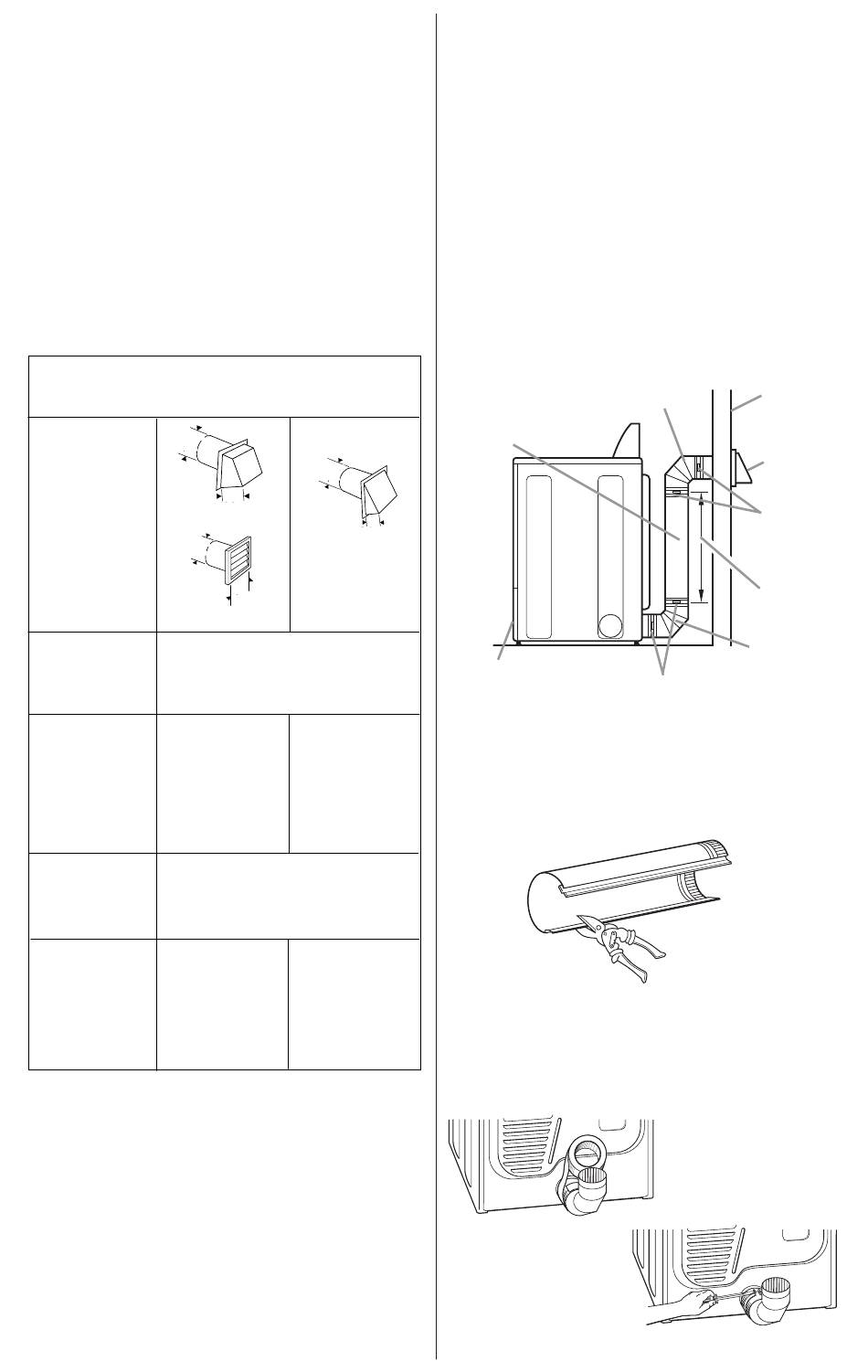

DETERMINE EL TAMAÑO DE LOS
CONDUCTOS DE VENTILACIÓN
Longitud máxima de los conductos
de ventilación:
• Ventilación posterior. La longitud máxima del
sistema de ventilación posterior depende del
tipo de conducto, del número de codillos y
del tipo de capota de ventilación. Véase
la tabla en la página siguiente.
• Ventilación lateral o inferior. La ventilación
lateral o inferior requiere un espacio adicional
para una vuelta de 90° dentro de la
secadora. Para determinar la longitud
máxima del conducto de ventilación, añada
el espacio equivalente para una vuelta de 90°
a la siguiente tabla.
TIPO DE CAPOTA DE
VENTILACIÓN
10,2 cm
(4 pulg.)
10,2 cm
(4 pulg.)
Número de Longitud máximo del conducto
de metal de pesado de 10,2 cm
vueltas de 90°
0 20,0 m (64 pi) 17,7 m (58 pi)
1 16,5 m (54 pi) 14,5 m (48 pi)
2 13,4 m (44 pi) 11,6 m (38 pi)
3 10,7 m (35 pi)
4
Número de
Longitud máximo del conducto
de metal flexible de 10,2 cm
vueltas de 90°
0 11,0 m (36 pi)
1 9,4 m (31 pi)
2 8,2 m (27 pi)
3 7,6 m (25 pi)
4 7,0 m (23 pi)
NOTA: Si se usa una combinación de metal y
flexible para el conducto de ventilación, use
las instrucciones para el conducto de
ventilación de metal flexible.
20
10,2 cm
(4 pulg.)
10,2 cm
(4 pulg.)
(de ser posible
use de 10,2 cm
10,2 cm
(4 pulg.)
(4 pulg.)
(4 pulg.) de diámetro
8,8 m (29 pi)
8,2 m (27 pi) 6,4 m (21 pi)
(4 pulg.) de diámetro
8,5 m (28 pi)
7,0 m (23 pi)
5,8 m (19 pi)
5,2 m (17 pi)
4,6 m (15 pi)
CONEXIONES SEPARADAS TÍPICAS
Uso de un conducto de metal pesado
de 10,2 cm (4 pulg.):
NOTA: No conecte las uniones del conducto
de ventilación con tornillos. A los tornillos se
les puede pegar pelusa, lo cual demora el
proceso de secado. Se recomienda el uso de
abrazaderas para unir y asegurar las uniones
de los conductos de ventilación.
PASO 1. Instale un codillo de metal de
10,2 cm (4 pulg.) sobre la capota y sobre
la salida de ventilación de la secadora.
PASO 2. Mida un conducto de metal pesado
de 10,2 cm (4 pulg.), el cual será necesario
para conectar los dos codillos.
Conducto de
metal pesado
6,4 cm
1
1 /
2
2 pulg.
2
Secadora
Generalmente el conducto viene en medidas
de 60,96 cm (2 pies). Use una tijeras de
estaño para cortar el conducto 7,62 cm (3
pulg.) más de lo que indica la medida para
hacer la conexión.
PASO 3. Coloque una abrazadera en cada uno
de los extremos del codillo de ventilación y
conecte el codillo a la salida de ventilación de
la secadora. Conecte la unión con cinta de
conducto. Apriete la abrazadera.
Cinta
Pared
Codillo
Capota de
ventilación
Cinta de
conducto y
abrazaderas
Véase el
PASO 2
Codillo
Cinta de conducto
y abrazaderas
Abrazadera
