IT

rEqUISItI D'InStAllAZIOnE

1. Periferica sorgente HDMI (scheda grafica computer, DVD, PS3,
apparecchiature di monitoraggio HD, ecc..)
2. Schermi HDMI come SDTV, HDTV e proiettore con porta HDMI.
3. Cavi di rete: cavi di rete UTP/STP Cat6/6A/7, che rispondano allo
standard EIA568B

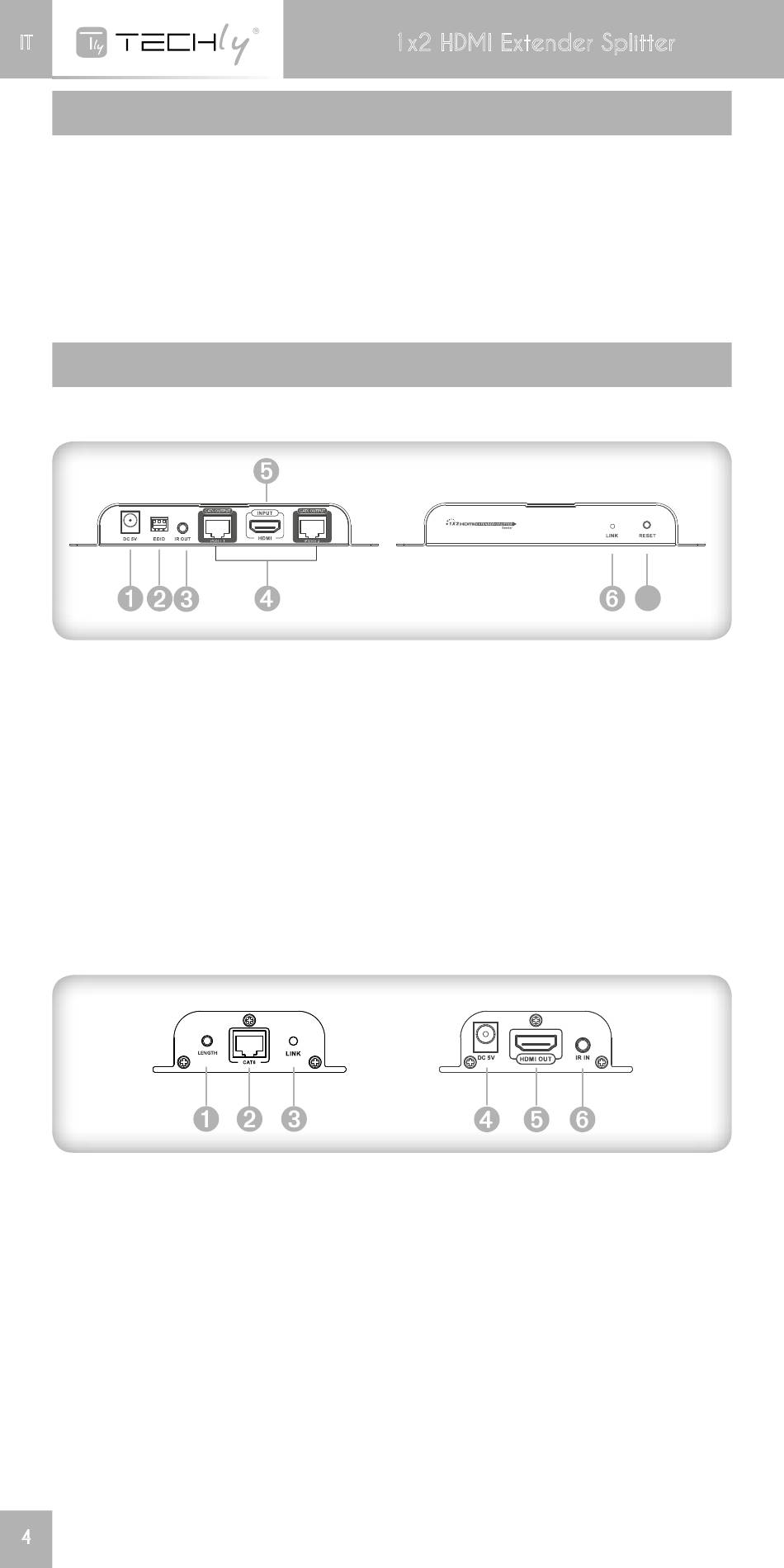

DESCrIZIOnE DEl pAnnEllO

1. trasmettitore (tx)
➊ Ingresso alimentazione (DC5V)
EDID dip switch
➋
Uscita segnale IR per il collegamento con il cavo di estensione del
➌
blaster
➍ Uscita segnale RJ45
Ingresso HDMI
➎
Indicatore alimentazione/segnale
➏
Tasto reset
➐
2. ricevitore (rx)
LENGTH: tasto di regolazione che permette di modificare la
➊
lunghezza del cavo di rete usato per il collegamento
Ingresso segnale RJ45
➋
Indicatore led RJ45, si illumina in caso di trasmissione del segnale
➌
HDMI, lampeggia in assenza di trasmissione di segnale
➍ Ingresso alimentazione DC5V (OPZIONALE)
Uscita segnale HDMI
➎
Ingresso segnale IR per il collegamento con il cavo di estensione
➏
del ricevitore IR
4
1x2 HDMI Extender Splitter
