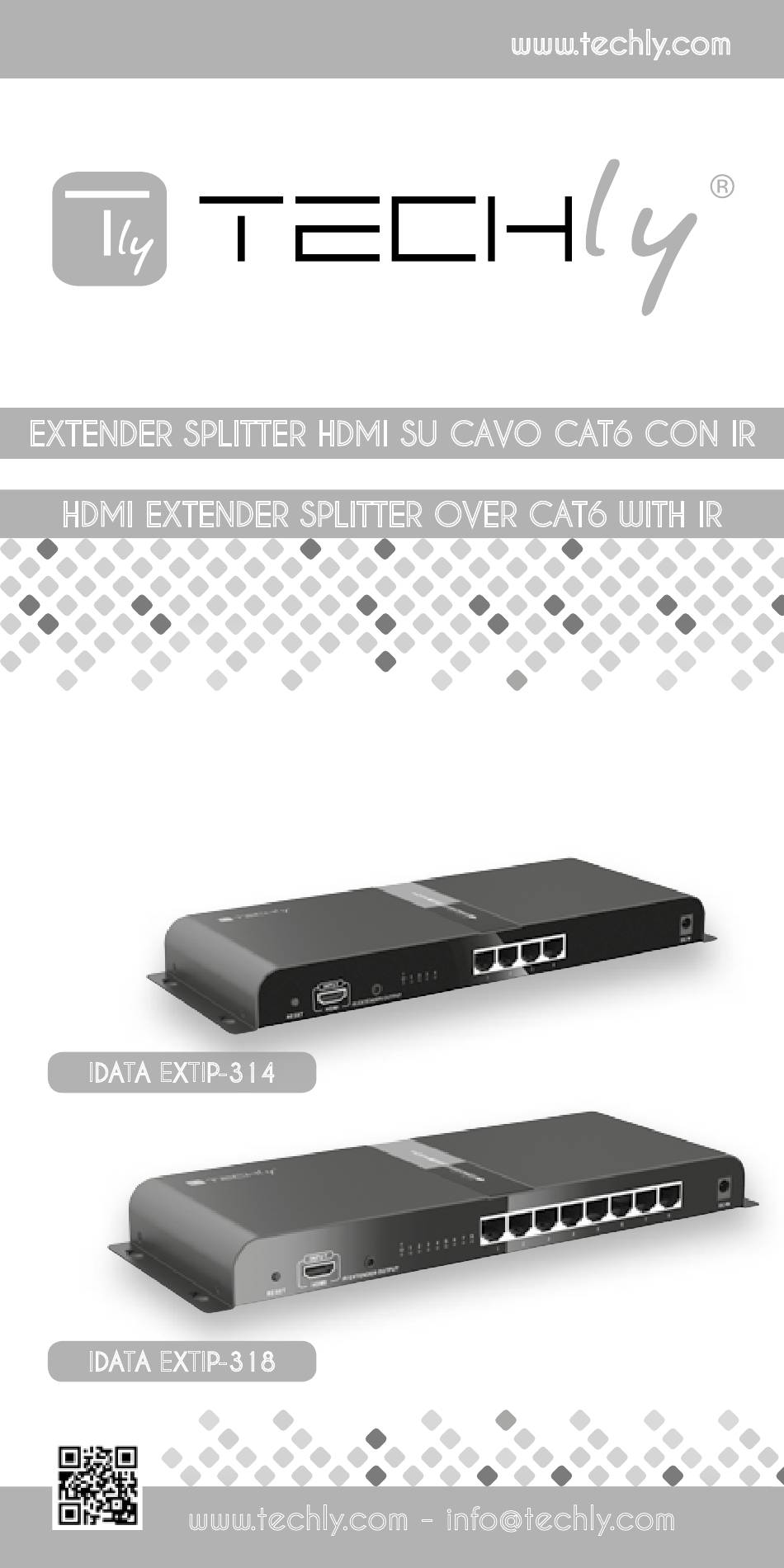

- Page 1 ExtEndEr SplittEr HdMi Su cavo cat6 con ir HdMi ExtEndEr SplittEr ovEr cat6 witH ir Manuale d’istruzione User’s manual idata Extip-314 idata Extip-318 www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
Extender Splitter HDMI su cavo Cat6 con IR ExtEndEr SplittEr HdMi SU cavo cat6 con ir Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
Extender Splitter HDMI su cavo Cat6 con IR • Utilizzare solo l’alimentatore DC12V per il trasmettitore. Se si utilizza un alimentatore diverso da quello fornito nella confezione, assicurarsi che sia conforme alle specifiche dell’alimentatore originale. introdUZionE Questo prodotto riunisce sia la funzione di extender che quella di splitter permettendo di dividere un segnale HDMI in 4 (IDATA EXTIP-314) oppure 8 (IDATA EXTIP-318) segnali HDMI identici per trasmetterli tramite cavi di rete. Utilizza un trasmettitore e 4 ricevitori... -
Page 4: Collegamento E Funzionamento
Extender Splitter HDMI su cavo Cat6 con IR dEScriZionE pannEllo Tasto reset Porta Uscita RJ45 Ingresso di estensione alimentazione IR blaster (DC5V) Ingresso HDMI connessione segnale Tasto reset Porta Uscita RJ45 Ingresso di estensione alimentazione IR blaster (DC5V) Ingresso HDMI connessione segnale collEGaMEnto E FUnZionaMEnto... - Page 5 Extender Splitter HDMI su cavo Cat6 con IR 1) Connettere la porta di ingresso HDMI del trasmettitore con l’uscita HDMI della sorgente 2) Connettere il cavo di estensione IR blaster alla porta di uscita IR. 3) Connettere la porta RJ45 con la porta di ingresso RJ45 del ricevitore HDMI RX. 4) Connettere l’uscita HDMI del ricevitore HDMI RX all’ingresso HDMI dell’HDTV e configurare l’ingresso della TV sorgente sul corretto canale di ingresso HDMI.
- Page 6 Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 7: Important Safety Instruction
HdMi Extender Splitter over cat6 with ir HdMi ExtEndEr SplittEr ovEr cat6 witH ir Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 8: Package Contents
HDMI Extender Splitter over CAT6 with IR introdUction This product combines the extender and splitter function to split 1 HDMI signal to 4 (IDATA EXTIP-314)/8 (IDATA EXTIP-318) identical HDMI signals via network cable and it is used as a sender to work with 4 receivers (IDATA EXTIP-314) or 8 receiver (IDATA EXTIP-318) to transmit these HDMI signals up to 120meters. With the IR signal transmission to control the source device operation in long distance,... -
Page 9: Connection And Operation
HDMI Extender Splitter over CAT6 with IR Reset IR blaster RJ45 output Power input button extension (DC5V) port HDMI Signal input link LED connEction and opEration network cable Follows the standard EIA-568B: 1- Orange/white 5- Blue/white 2- Orange 6- Green 3- Green/white 7- Brown/white 4- Blue 8- Brown connEction HDMI EXTENDER TX (Sender) Cable HDMI EXTENDER... -
Page 10: Specification
HDMI Extender Splitter over CAT6 with IR 1) Connect HDMI input transmitter with HDMI output of source device. 2) Connect IR blaster extension cable to the IR extender out port. 3) Connect RJ45 port with RJ45input port of HDMI extender RX. 4) Connect HDMI output of HDMI extender RX to HDMI input of HDTV and set TV source input to correct HDMI input channel. SpEciFication HdMi signal Compatible with HDCP transport protocol HDbitT 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz... - Page 11 It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed ® to the basic European standards and directives.
- Page 12 www.techly.com...
