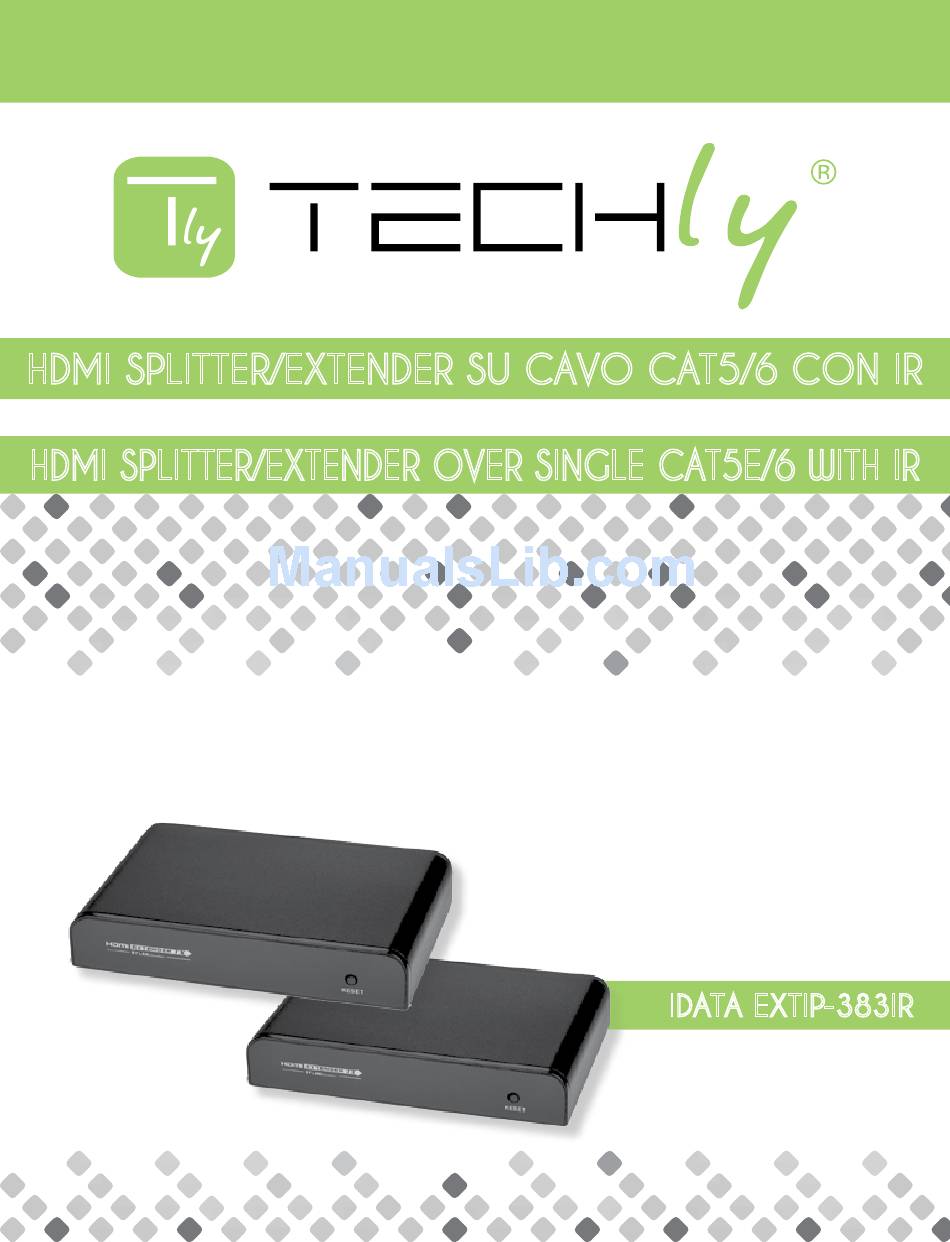

- Page 1 HDMI SPLITTER/EXTENDER SU CAVO CAT5/6 CON IR HDMI SPLITTER/EXTENDER OVER SINGLE CAT5E/6 WITH IR Manuale d’istruzione User’s manual IDATA EXTIP-383IR...
- Page 2 HDMI SPLITTER/EXTENDER SU CAVO CAT5/6 CON IR HDMI EXTENDER SU CAVO CAT5/6 CON IR Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto.
-
Page 3: Requisiti Di Installazione
CONTENUTO DELLA CONFEZIONE (IDATA EXTIP-383IR) • HDMI EXTENDER trasmettitore ×1pc • HDMI EXTENDER ricevitore ×1pc • Manuale d’istruzione ×1pc... -
Page 4: Guida All'installazione
HDMI SPLITTER/EXTENDER SU CAVO CAT5/6 CON IR HDMI EXTENDER RX (Ricevitore) HDMI SPLITTER/EXTENDER S CAT5/6 CON IR ➊ ➋➌ ➍ ➎ ➏ ➐ ➑ ➊ ➏ Led indicatore di alimentazione Ingresso segnale HDbitT ➋ ➐ Led indicatore trasmissione dati Ingresso segnale IR per connessione con cavo prolunga ricevitore IR ➌ Led di indicazione connessione di rete ➑... - Page 5 TX Sender RX Receiver HDMI Display HDMI SPLITTER/EXTENDER SU CAVO HDMI Source HDMI Extender HDMI Extender ‹‹ ›› ‹‹ ›› TX Sender RX Receiver CAT5/6 CON IR HDMI Display Connessione con Router: Utilizzando un network router/repeater, si può ottenere un’estensione HDMI Display illimitata ROUTER CONNECTION...
-
Page 6: Specifiche Tecniche
HDMI SPLITTER/EXTENDER SU CAVO CAT5/6 CON IR Q: TV mostra “Waiting for connection” (in attesa di connessione) nell’angolo destro? A: Verificare che l’alimentatore del TX (Trasmettitore) e dello switch (se utilizzato) siano connessi, e assicurarsi che il cavo sia connesso in modo corretto e saldo. Q: La TV mostra “Signal loss” (Perdita segnale)? HDMI SPLITTER/EXTENDE A: 1) Verificare che ci sia un segnale HDMI in ingresso sul TX. 2) Provare a collegare la sorgente del segnale direttamente alla televisione per verificare la presenza SINGLE CAT5E/6 WIT del segnale in uscita dalla sorgente o sostituire la periferica sorgente, cambiare il cavo HDMI e riprovare. Q: La visualizzazione non è fluente, non è stabile? A: 1) Verificare che la lunghezza del cavo tra il TX e lo switch, tra lo switch e il RX e la connessione tra cuiascun livello che siano tutti entro il range richiesto. 2) Premere il tasto “reset” sul pannello frontale del TX/RX, effettuare il reset dell’apparecchiatura e riconnettere. -
Page 7: Important Safety Instruction
HDMI SPLITTER/EXTENDER OVER SINGLE CAT5E/6 WITH IR HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 8: Installation Requirements
HDMI SPLITTER/EXTENDE HDbitT: High-definition digital network transport protocol, compared to traditional technology, it provides better stable performance, image clarity, further transmission distance and other significant SINGLE CAT5E/6 WIT advantages, easily to meet the demand for high-definition long-distance transmission without any converter. PACKAGE CONTENTS (IDATA EXTIP-383IR) • HDMI EXTENDER sender TX ×1pcs • HDMI EXTENDER receiver Rx ×1pcs • User Manual ×1pcs • DC5V/1A ×2pcs • IR blaster extension cable x1pcs • IR receiver extension cable x1pcs INSTALLATION REQUIREMENTS 1. HDMI source device(computer graphics card, DVD,PS3, HD monitoring equipment, etc) -
Page 9: Installation Procedures
HDMI SPLITTER/EXTENDER OVER SINGLE CAT5E/6 WITH IR HDMI EXTENDER RX (Receiver) ➊ ➋➌ ➍ ➎ ➏ ➐ ➑ ➊ ➏ Power Light HDbitT signal input ➋ ➐ Data transmission light IR signal input to connect with IR receiver extension cable ➌ Network link light ➑ ➍ HDMI signal output Reset ➎ Power input (DC5V) INSTALLATION PROCEDURES How to make a Cat5e/6 network cable Follow the standard of EIA/TIA-568B:... - Page 10 TX Sender RX Receiver HDMI Display HDMI SPLITTER/EXTENDER OVER HDMI Source HDMI Extender HDMI Extender ‹‹ ›› ‹‹ ›› TX Sender RX Receiver SINGLE CAT5E/6 WITH IR HDMI Display Router Connection: By using network router/repeater, realize unlimited extension HDMI Display ROUTER CONNECTION HDMI SPLITTER/EXTENDE ROUTER CONNECTION Cat5e/6 Cable HDMI IN SINGLE CAT5E/6 WIT Cat5e/6 Cable...
-
Page 11: Technical Specifications
HDMI SPLITTER/EXTENDER OVER SINGLE CAT5E/6 WITH IR Q: TV display “Waiting for connection” on the right corner? AvPlease check if the power supply of TX (Sender) and switcher (if used) is connected, and make sure connecting cable is firmly. Q: TV display “Signal loss”? A: 1) please check if there is a HDMI signal input of TX. 2) Try to connect the signal source directly to display device to see if there is signal output from source device or change the signal source, HDMI wire and try again. Q: Display not fluent, not stable? A: 1) Please check the cable length between the TX to switch, the switch to the RX and the connection between each level is within the required range. 2) Click the “reset” button on the TX/RX front panel, reset and reconnect. - Page 12 www.techly.com...
