rEqUISItI D'InStAllAZIOnE

1. Periferica sorgente HDMI (scheda grafica computer, DVD, PS3,
apparecchiature di monitoraggio HD, ecc..)
2. Schermi HDMI come SDTV, HDTV e proiettore con porta HDMI.
3. Cavi di rete: cavi di rete UTP/STP Cat6/6A/7, che rispondano allo
standard EIA568B

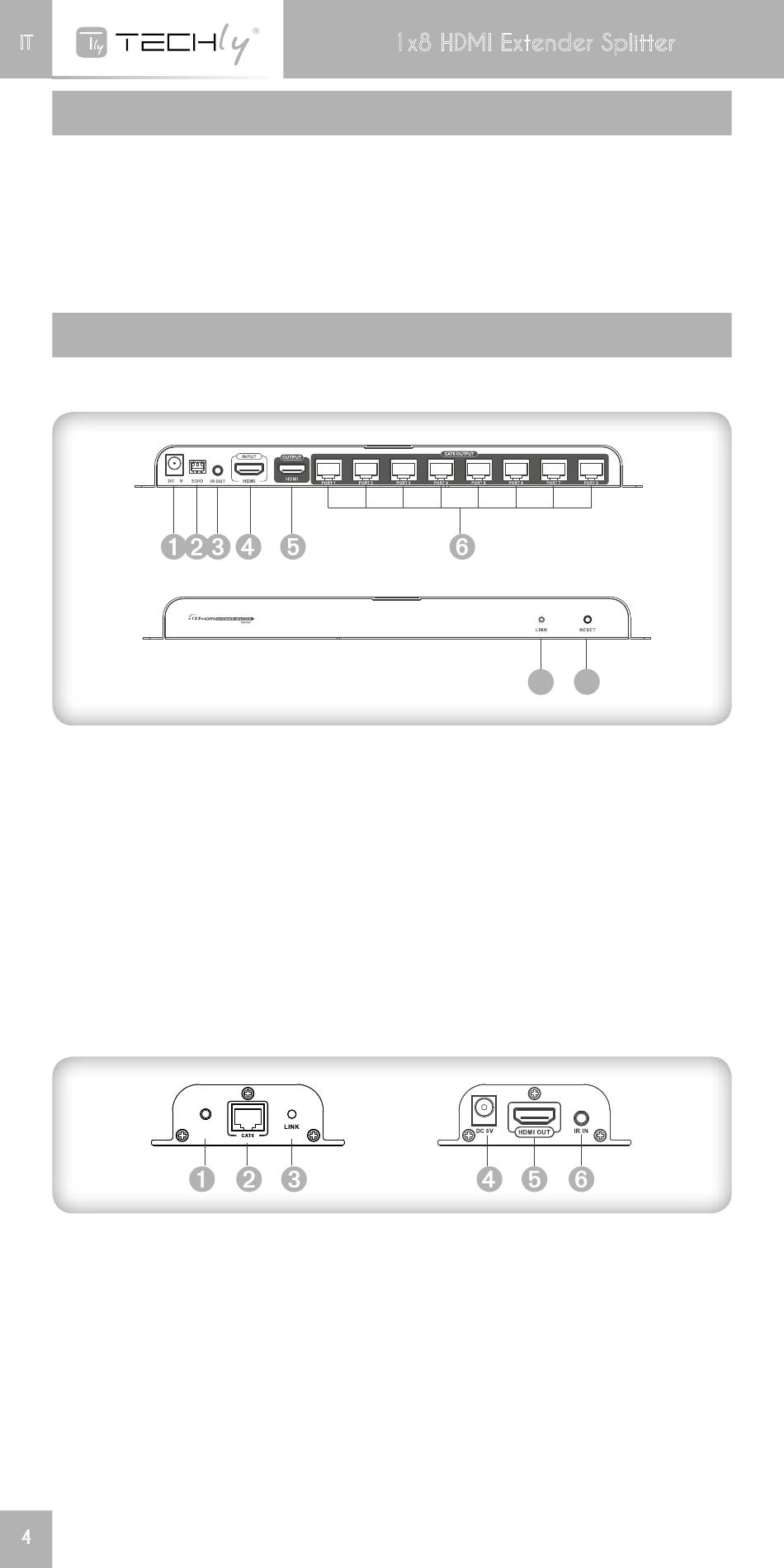

DESCrIZIOnE DEl pAnnEllO

1. trasmettitore (tx)
Ingresso alimentazione (DC12V)
➊
EDID dip switch
➋
Uscita segnale IR per il collegamento con il cavo prolunga del blaster
➌
Ingresso HDMI
➍
Uscita HDMI locale
➎
Uscita segnale RJ45
➏
Indicatore alimentazione/segnale
➐
Tasto reset
➑
2. ricevitore (rx)
LENGTH: tasto di regolazione della lunghezza del cavo di rete
➊
usato per il collegamento
➋ Ingresso segnale RJ45
Indicatore led RJ45, si illumina in caso di trasmissione del segnale
➌
HDMI, lampeggia in assenza di trasmissione di segnale
Ingresso alimentazione DC5V (OPZIONALE)
➍
➎ Uscita segnale HDMI
Ingresso segnale IR per collegare il cavo di estensione del
➏
ricevitore IR
