- Page 1 EXTENDER SPLITTER HDMI SU CAVO CAT6 CON IR HDMI EXTENDER User's Manual SPLITTER OVER CAT6 WITH IR Manuale d’istruzione IDATA EXTIP-314V4 IDATA EXTIP-318V4 P/N: IDATA EXTIP-314V4 P/N: IDATA EXTIP-318V4 8059018361841 8059018361858 WWW.TECHLY.COM...
-
Page 2: Importanti Informazioni Sulla Sicurezza
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni. • Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate. • Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. WWW.TECHLY.COM... -
Page 3: Contenuto Della Confezione
1. Si basa sulla tecnologia HDbitT, garantisce prestazioni molto stabili; 2. Distribuisce il segnale proveniente da 1 sorgente HDMI a 4 uscite HDbitT (IDATA EXTIP-314V4) o a 8 uscite HDbitT (IDATA EXTIP- 318V4); 3. Estende il segnale HDMI fino a 120m tramite cavo Cat5e/6;... -
Page 4: Collegamento E Funzionamento
(DC5V) Ingresso HDMI connessione segnale COLLEGAMENTO E FUNZIONAMENTO Cavo di rete Seguire lo standard EIA-568B: 1-Arancio/bianco 5-Blu/bianco 2-Arancio 6-Verde 3-Verde/bianco 7-Marrone/bianco 4-Blu 8-Marrone COLLEGAMENTO HDMI EXTENDER TX (Sender) Cable IDATA EXTIP-383RV4 HDMI EXTENDER ( R eceiver) Ingresso alimentazione (DC5V) WWW.TECHLY.COM... - Page 5 Cat6 Segnale IR Supporta 20-60kHz IR Ingresso 1 x HDMI Uscita 4 x RJ45 (IDATA EXTIP-314V4) 8 x RJ45 (IDATA EXTIP-318V4) Indicatori led di connessione 4 x led (IDATA EXTP-314V4) 8 x led (IDATA EXTIP-318V4) Temperatura d’esercizio 0°C ~60°C...
- Page 6 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 7: Important Safety Instruction
• Keep enough space around all devices for a good ventilation and free motion and to avoid damages. • Do not plug-in/out the cables when it is in using. • Use DC12V only for transmitter. Make sure the specification matched if using 3rd party DC adapters. WWW.TECHLY.COM... -
Page 8: Package Contents

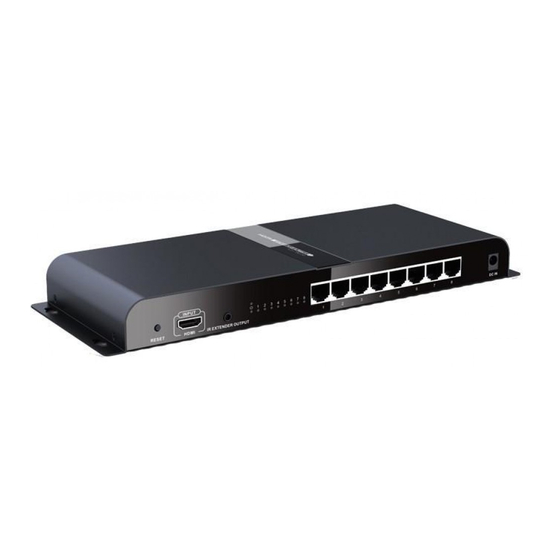

INTRODUCTION This product combines the extender and splitter function to split 1 HDMI signal to 4 (IDATA EXTIP-314V4)/8 (IDATA EXTIP-318V4) identical HDMI signals via network cable and it is used as a sender to work with 4 receivers (IDATA EXTIP-314V4) or 8 receiver (IDATA EXTIP-318V4) to transmit these HDMI signals up to 120meters. -
Page 9: Connection And Operation
CONNECTION AND OPERATION Network cable Follows the standard EIA-568B: 1- Orange/white 5- Blue/white 2- Orange 6- Green 3- Green/white 7- Brown/white 4- Blue 8- Brown CONNECTION HDMI EXTENDER TX (Sender) Cable IDATA EXTIP-383RV4 HDMI EXTENDER ( R eceiver) Ingresso alimentazione (DC5V) WWW.TECHLY.COM... -
Page 10: Specification
1080p 60Hz full HD over single Cat6 IR signal Support 20-60kHz IR device Input 1 x HDMI Output 4 x RJ45 (IDATA EXTIP-314V4) 8 x RJ45 (IDATA EXTIP-318V4) Connection indicator led 4 x led (IDATA EXTP-314V4) 8 x led (IDATA EXTIP-318V4) Working temperature 0°C ~60°C... - Page 11 There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed ® to the basic European standards and directives.
- Page 12 HDMI EXTENDER SPLITTER OVER CAT6 WITH IR All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
