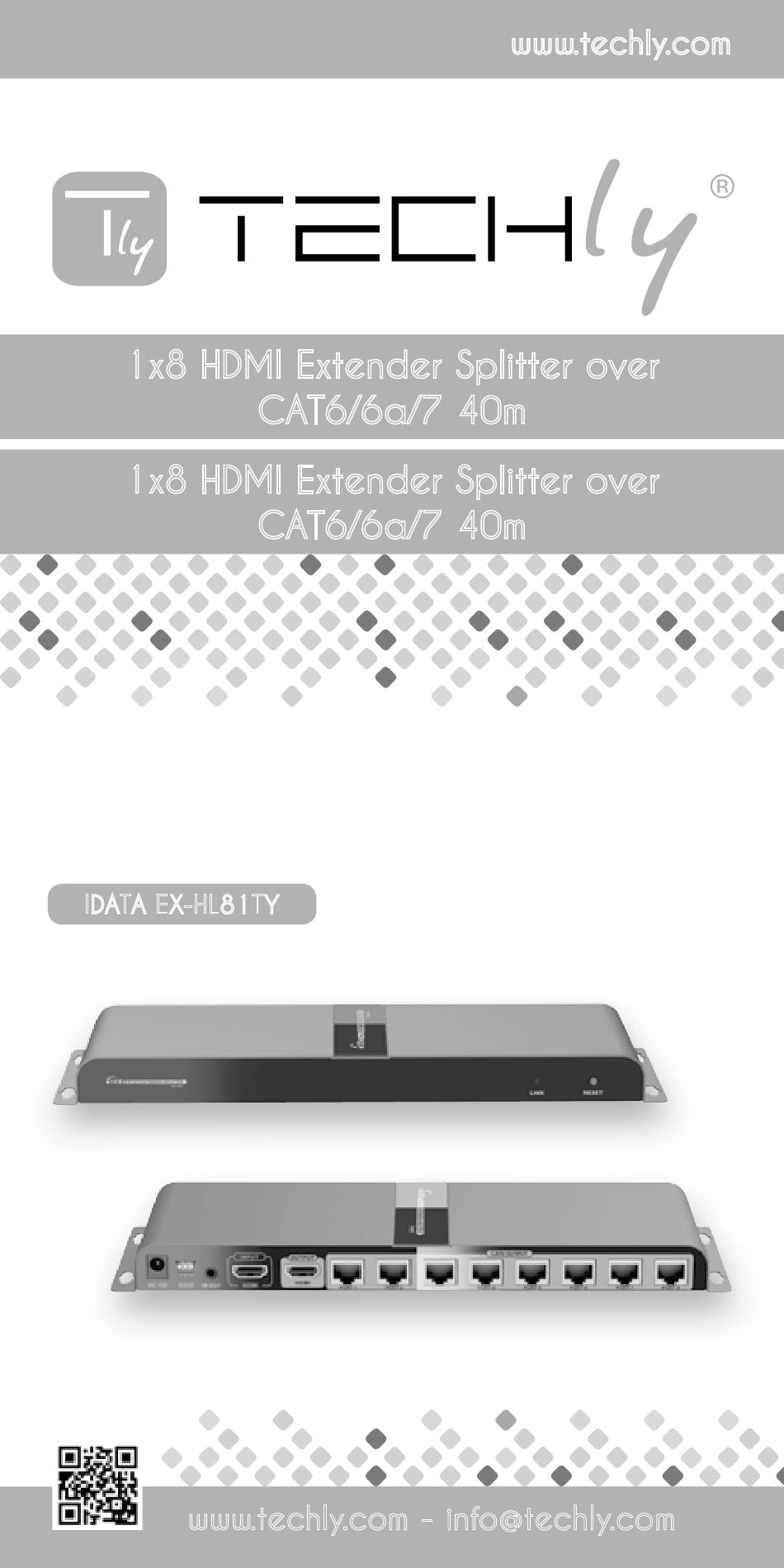

- Page 1 1x8 HDMI Extender Splitter over CAT6/6a/7 40m 1x8 HDMI Extender Splitter over CAT6/6a/7 40m Manuale d’istruzione User’s manual IDATA EX-HL81TY www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
1x8 HDMI Extender Splitter 1x8 HDMI ExtEnDEr SplIttEr Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future. -
Page 3: Contenuto Della Confezione
1x8 HDMI Extender Splitter movimento ed evitare danni. • Non collegare o scollegare i cavi di rete o i cavi IR quando la periferica è in uso; non confondere il trasmettitore HDMI con il ricevitore HDMI e il blaster IR con il ricevitore IR. • Alimentatore: DC 12V, utilizzare solo l’alimentatore fornito nella confezione. -
Page 4: Requisiti D'installazione
1x8 HDMI Extender Splitter rEqUISItI D’InStAllAZIOnE 1. Periferica sorgente HDMI (scheda grafica computer, DVD, PS3, apparecchiature di monitoraggio HD, ecc..) 2. Schermi HDMI come SDTV, HDTV e proiettore con porta HDMI. 3. Cavi di rete: cavi di rete UTP/STP Cat6/6A/7, che rispondano allo standard EIA568B DESCrIZIOnE DEl pAnnEllO 1. trasmettitore (tx) Ingresso alimentazione (DC12V) ➊ EDID dip switch ➋ Uscita segnale IR per il collegamento con il cavo prolunga del blaster ➌ Ingresso HDMI ➍ Uscita HDMI locale ➎... -
Page 5: Procedura Per L'installazione
1x8 HDMI Extender Splitter Osservazione: il tasto LENGHT è stato progettato per la commutazione tra la regolazione automatica e quella manuale per far fronte alle diverse lunghezze del cavo. Appena acceso, senza alcuna operazione, il dispositivo lavora con un set di parametri precedentemente memorizzati. Accendere quindi l’apparecchiatura e premere il tasto LENGHT. Dopo le prime due pressioni, passerà alla modalità... - Page 6 1x8 HDMI Extender Splitter IStrUZIOnI pEr lA COnnESSIOnE 1) Connettere la sorgente di segnale HDMI alla porta HDMI di ingresso tramite un cavo HDMI. 2) Connettere l’IR blaster all’EXTENDER IR OUT. 3) Connettere la porta RJ45 del trasmettitore alla porta RJ45 di ingresso del ricevitore tramite un cavo di rete. 4) Collegare la porta di uscita HDMI del ricevitore alla porta di ingresso HDMI dello schermo e impostare come sorgente del segnale per lo schermo HDMI la porta HDMI.
- Page 7 1x8 HDMI Extender Splitter q: Immagine instabile ? 1) Utilizzare il tasto LENGTH per regolare la lunghezza del cavo di rete di collegamento; 2) Scollegare e collegare il cavo di rete sulla porta corrispondente per effettuare nuovamente il collegamento. q: Solo alcune porte presentano il segnale in uscita? 1) Verificare sia che il cavo di rete che il cavo HDMI siano connessi correttamente;...
- Page 8 Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 9: Important Safety Instruction
1x8 HDMI Extender Splitter 1x8 HDMI ExtEnDEr SplIttEr Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMpOrtAnt SAFEtY InStrUCtIOn IntEnDED USE We do not permit using the device in other ways like... -
Page 10: Package Contents
1x8 HDMI Extender Splitter • Do not mix up the HDMI sender and HDMI receiver, and the IR blaster and IR receiver. • Power supply: DC 12V, usage only the supplied power unit, do not use the power supply if it is damaged. Make sure the specification matched if using 3rd party DC adapters. IntrODUCtIOn This HDMI extender splitter includes one transmitter and eight receivers, extends 1 HDMI source to 8 HDMI displays over single CAT6/6a/7 cable up to 40m. The highest resolution supported is 1920x1080@60Hz, and is supports IR pass back, EDID pass through and only one power adapter for the transmitter is needed,... -
Page 11: Installation Requirements
1x8 HDMI Extender Splitter InStAllAtIOn rEqUIrEMEntS 1. HDMI source device (computer graphics card, DVD, PS3, HD monitoring equipment, etc..) 2. HDMI display device like SDTV, HDTV and projector with HDMI port. 3. Network cables: UTP/STP Cat6/6A/7 networking cables, which following the standard of EIA568B pAnEl DESCrIptIOn transmitter unit (tx) Power input (DC12V) ➊... -
Page 12: Installation Procedures
1x8 HDMI Extender Splitter remarks: Users can press button “LENGTH” to adjust the transmission distance of the device automatically or manually. If users do not press this button when power on, then the device will work like this last time because memory functions. If users press this button after power on the first two presses will make the device adjust the distance according to the network cable length automatically. After this two press, if users continue to press this button, then will go to the mode of adjusting transmission distance manually. There are 12 levels totally and adding one more press means a new level. When users finish the 12 levels adjusting manually, it will be back to adjust transmission distance automatically mode and into the new loop. InStAllAtIOn prOCEDUrES How to make a Cat.5/6 network cable Follow the standard EIA-568B:... -
Page 13: Connection Instruction
COnnECtIOn InStrUCtIOn 1) Connect the HDMI signal source device to the Transmitter HDMI input port with HDMI cable. 2) Connect IR blaster to EXTENDER IR OUT. 3) Connect the Transmitter RJ45 port to HDMI EXTENDER RX’s RJ45 input port by network cable. 4) Connect HDMI EXTENDER RX’s HDMI output port to HDMI display’s HDMI input port by HDMI cable and set the HDMI display’s signal source to be HDMI port. 5) Supply the power (when power is on, if there is signal input, the power light is blue, otherwise it is red), the product will work. EDID Setting 1) HDMI source device reads the EDID information of the transmitter (TX) and then output the relative HDMI signal format. 2) There are 8 build-in EDID status, switch the Dial Dip to choose one. The detail Setting Information shown as below: Switch Up: use the Arabic numeral “1” to represent... -
Page 14: Specification
1x8 HDMI Extender Splitter q: No image or audio output on display? 1) Please check whether display on standby mode; 2) Please make sure the HDMI port on the HDMI display us correctly connected with the HDMI cable; 3) Please check whether signal indicator “LINK” LED on RX side keep on, LED flash means RX does not receive signal from TX; 4) Please check whether signal indicator “LINK” LED on TX turns blue, LED on red means no input signal; 5) Please check whether input resolution is supported by this product. - Page 15 It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment With the CE sign, Techly ensures that the product is ® conformed to the basic European standards and directives.
- Page 16 www.techly.com...
