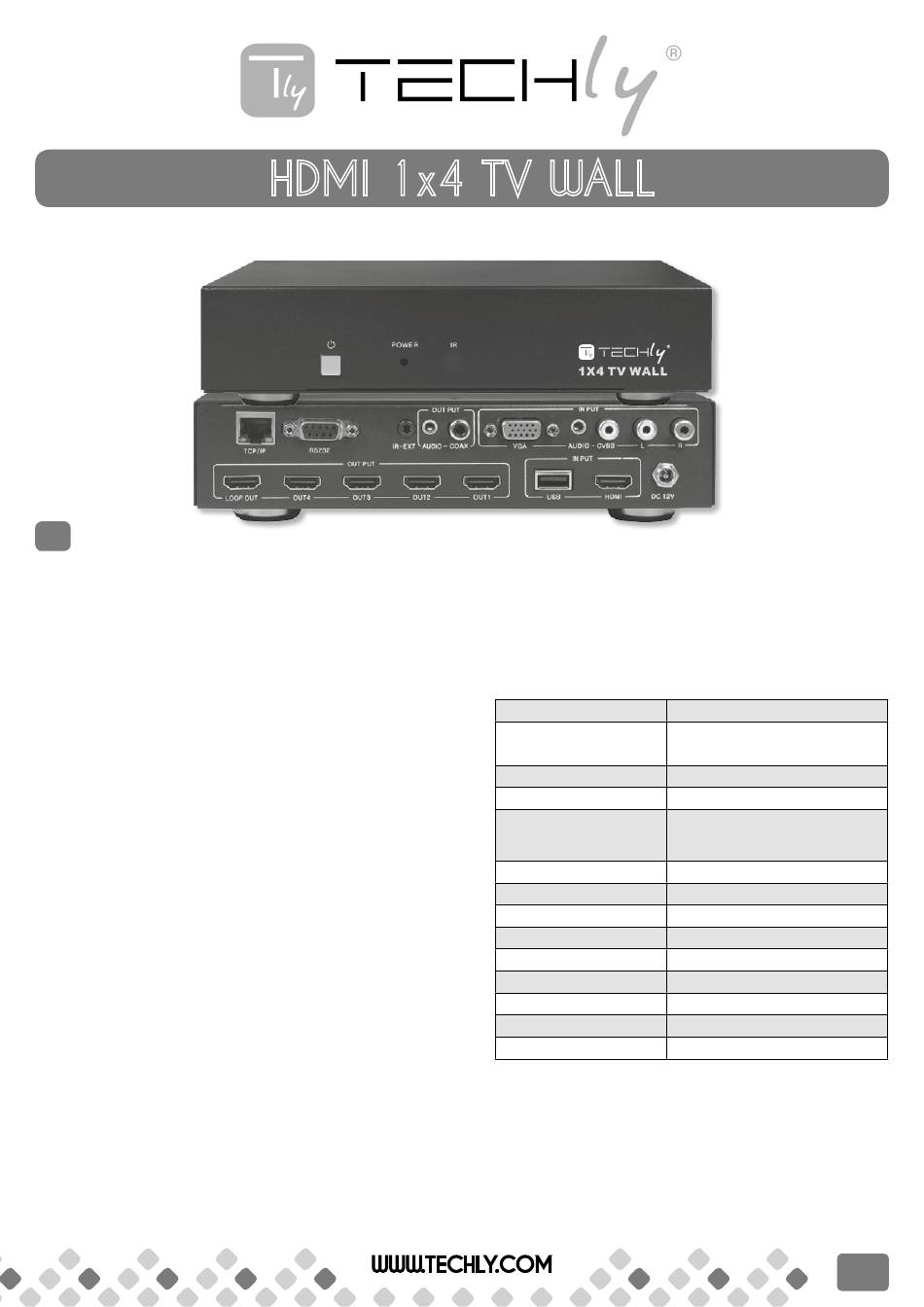

Techly HDMI 1x4 TV WALL Quick Install Manual

IT
GenTIle ClIenTe
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle
prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere
con attenzione il presente manuale prima di collegare e mettere in funzione
il prodotto. Tenete sempre a disposizione il presente manuale per ulteriori
esigenze future.
1. InTroduzIone
Questo dispositivo 1 x 4 HDMI TV Wall supporta sorgenti in ingresso CVBS/
VGA/HDMI/USB che possono essere liberamente organizzate su 4 schermi.
Lo scaler integrato converte i segnali dalle sorgenti in ingresso in modo che
corrispondano alle risoluzioni native dei monitor, schermi piatti, proiettori
come anche alle impostazioni di uscita selezionate dagli utenti fino a
1920x1080. Tutte le operazioni e il controllo possono essere fatti attraverso
IR, Ethernet e RS-232.
L' HDMI TV Wall può essere ampiamente usato in KTV, hotel, bar, centri
ricreativi, centri commerciali, cinema, aree espositive, nel settore pubblicitario,
formativo ed educativo, areoporti, metropolitane....ecc.
2. CaraTTerIsTIChe
• Conforme con HDMI1.3a, DVI1.0;
• Uscita segnale su 4 schermi (2 by 2 Video wall) come immagine a pieno
schermo con correzione di ogni singola immagine per dare coerenza
all'immagine completa;
• Supporta controlli IR, Ethernet e RS232;
• Supporta modalità cascata con 9 schermi (3 by 3 video wall);
• Supporta ingresso CVBS/VGA/HDMI e USB per riproduzione video,
immagini e musica;
• Funzione video avanzata di deinterlacciamento per migliorare l'ingresso
video 480i e 576i SD;
• Supporta formati ingresso:
- CVBs: PAL, NTSC, SECAM con ingresso audio stereo;
- VGa: 640x480@60Hz,
1280x1024@60Hz, 1280x720@60Hz, 1360x768@60Hz, 1440x900@60Hz,
1680x1050@60Hz, 1920x1080@60Hz con ingresso audio stereo;
- hdMI: 1080p@50/60Hz, 1080i@50/60Hz, 720p@50/60Hz, 576i/p,480i/p,
640x480@60Hz, 800x600@60Hz, 1024x768@60Hz, 1280x1024@60Hz,
1280x720@60Hz, 1360x768@60Hz, 1440x900@60Hz, 1680x1050@60Hz,
1920x1080@60Hz;
- usB: MPEG, H.264, RM/RMVB per decodifica film, JPEG, BMP, PNG per
decodifica immagini e MPEG1/2, MP3 per decodifica audio;
• Supporta risoluzione in uscita fino a 1080p60;
• Perfetto come splitter video, convertitore video e switch video.
HDMI 1x4 TV WALL
800x600@60Hz, 1024x768@60Hz,
WWW.TECHLY.COM
QuICK InsTall GuIde
3. ConTenuTo della ConfezIone
• HDMI 1 x4 TV Wall
• Alimentatore 12V/2.5A DC
• Manuale d'istruzione
• Cavo ricevitore IR 38KHz IR Receiver cable 1pz
• Telecomando
• Cavo RS232
4. speCIfIChe
Larghezza di banda video
Porte in ingresso
Porte in uscita
Distanza cavo HDMI
Protezione ESD
Alimentazione
Dimensioni (mm)
Peso (g)
Materiale Chassis
Colore
Temperatura d'esercizio
Temperatura di stoccaggio
Umidità relativa
Consumo
1pz
1pz
1pz
1pz
1pz
225MHz/6.75Gbps
1x HDMI (Femmina), 1xUSB,
1xVGA, 1xCVBS+L/R
5 x HDMI (Femmina), 1xCoassiale, 2xL/R
15M/8-bit 1080p
Human body model:
± 8kV (air-gap discharge)
± 4kV (contact discharge)
12V/2.5A DC
118mm(L) X 250mm (P) X 32mm(A)
1050 g
Metallo
Nero
0˚C ~ 40˚C / 32 ˚F ~ 104 ˚F
-20˚C ~ 60˚C / -4 ˚F ~ 140 ˚F
20~90% RH (senza condensa)
7.5W
