If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.

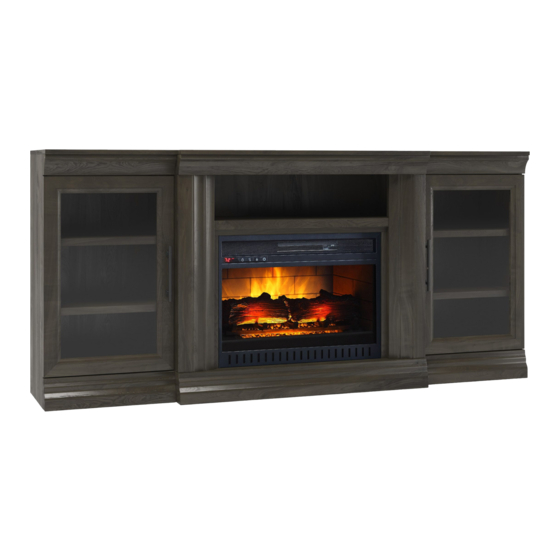

Bookcase Media Fireplace
Stock # WMFP68EC-24ES
# WMFP68EC-24WH
ADULT ASSEMBLY REQUIRED
866-942-5362
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2018-07-06 Rev. 0001-A Factory: DONPEA
LOT NUMBER:
DATE PURCHASED:
/
/
