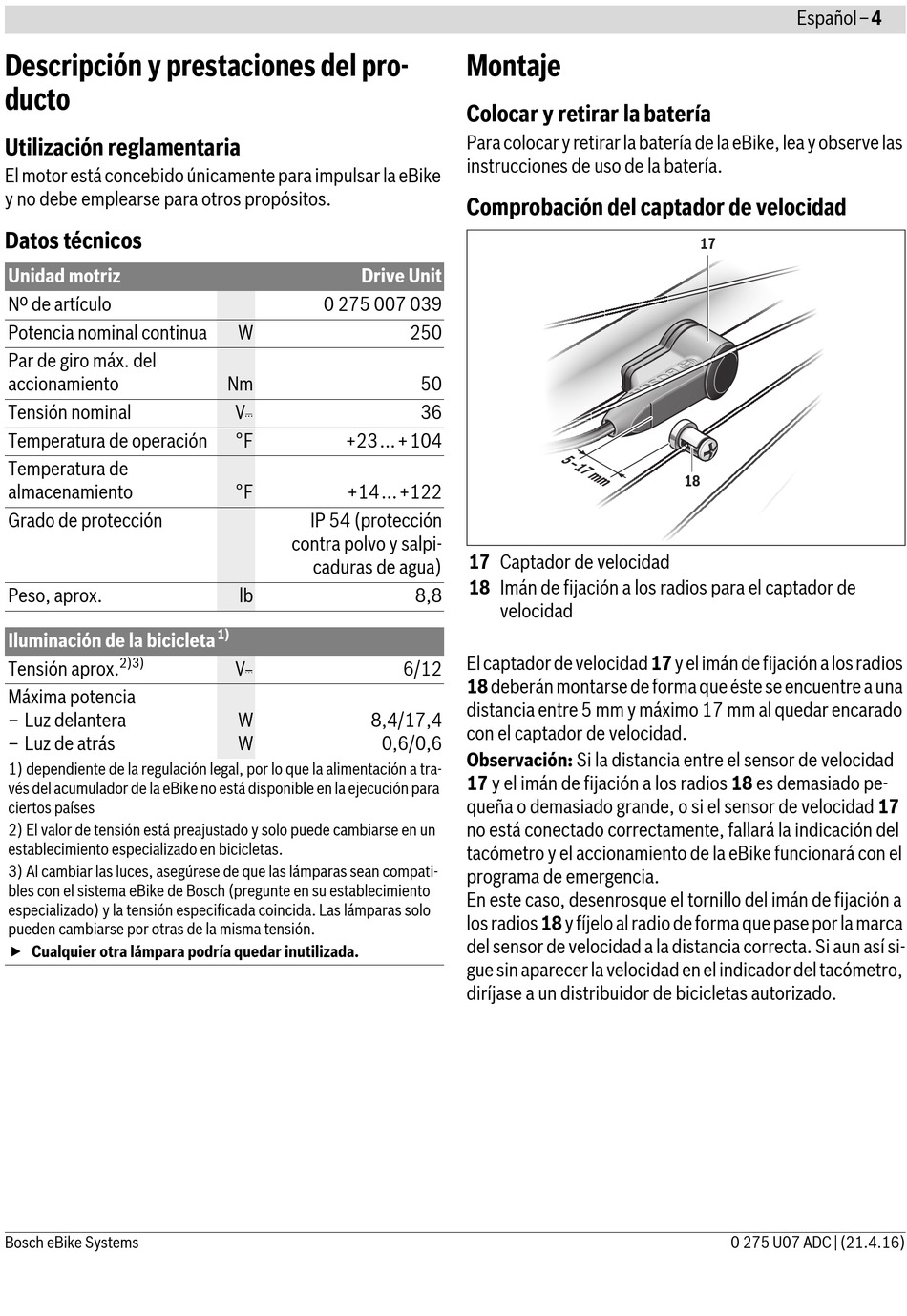

Descripción y prestaciones del pro-
ducto
Utilización reglamentaria
El motor está concebido únicamente para impulsar la eBike
y no debe emplearse para otros propósitos.
Datos técnicos
Unidad motriz
Nº de artículo
Potencia nominal continua
Par de giro máx. del
accionamiento
Tensión nominal
Temperatura de operación
Temperatura de
almacenamiento
Grado de protección
Peso, aprox.
Iluminación de la bicicleta
2)3)
Tensión aprox.
Máxima potencia
– Luz delantera
– Luz de atrás
1) dependiente de la regulación legal, por lo que la alimentación a tra-
vés del acumulador de la eBike no está disponible en la ejecución para
ciertos países
2) El valor de tensión está preajustado y solo puede cambiarse en un
establecimiento especializado en bicicletas.
3) Al cambiar las luces, asegúrese de que las lámparas sean compati-
bles con el sistema eBike de Bosch (pregunte en su establecimiento
especializado) y la tensión especificada coincida. Las lámparas solo
pueden cambiarse por otras de la misma tensión.
 Cualquier otra lámpara podría quedar inutilizada.
Bosch eBike Systems
Drive Unit
0 275 007 039
W
Nm
V
°F
+23...+104
°F
+14...+122
IP 54 (protección
contra polvo y salpi-
caduras de agua)
lb
1)
V
W
8,4/17,4
W
0,6/0,6

Montaje

Colocar y retirar la batería
Para colocar y retirar la batería de la eBike, lea y observe las
instrucciones de uso de la batería.
Comprobación del captador de velocidad
250
50
36
17 Captador de velocidad
18 Imán de fijación a los radios para el captador de
8,8
velocidad
El captador de velocidad 17 y el imán de fijación a los radios
6/12
18 deberán montarse de forma que éste se encuentre a una
distancia entre 5 mm y máximo 17 mm al quedar encarado
con el captador de velocidad.
Observación: Si la distancia entre el sensor de velocidad
17 y el imán de fijación a los radios 18 es demasiado pe-
queña o demasiado grande, o si el sensor de velocidad 17
no está conectado correctamente, fallará la indicación del
tacómetro y el accionamiento de la eBike funcionará con el
programa de emergencia.
En este caso, desenrosque el tornillo del imán de fijación a
los radios 18 y fíjelo al radio de forma que pase por la marca
del sensor de velocidad a la distancia correcta. Si aun así si-
gue sin aparecer la velocidad en el indicador del tacómetro,
diríjase a un distribuidor de bicicletas autorizado.
Español–4
17
18
0 275 U07 ADC | (21.4.16)
