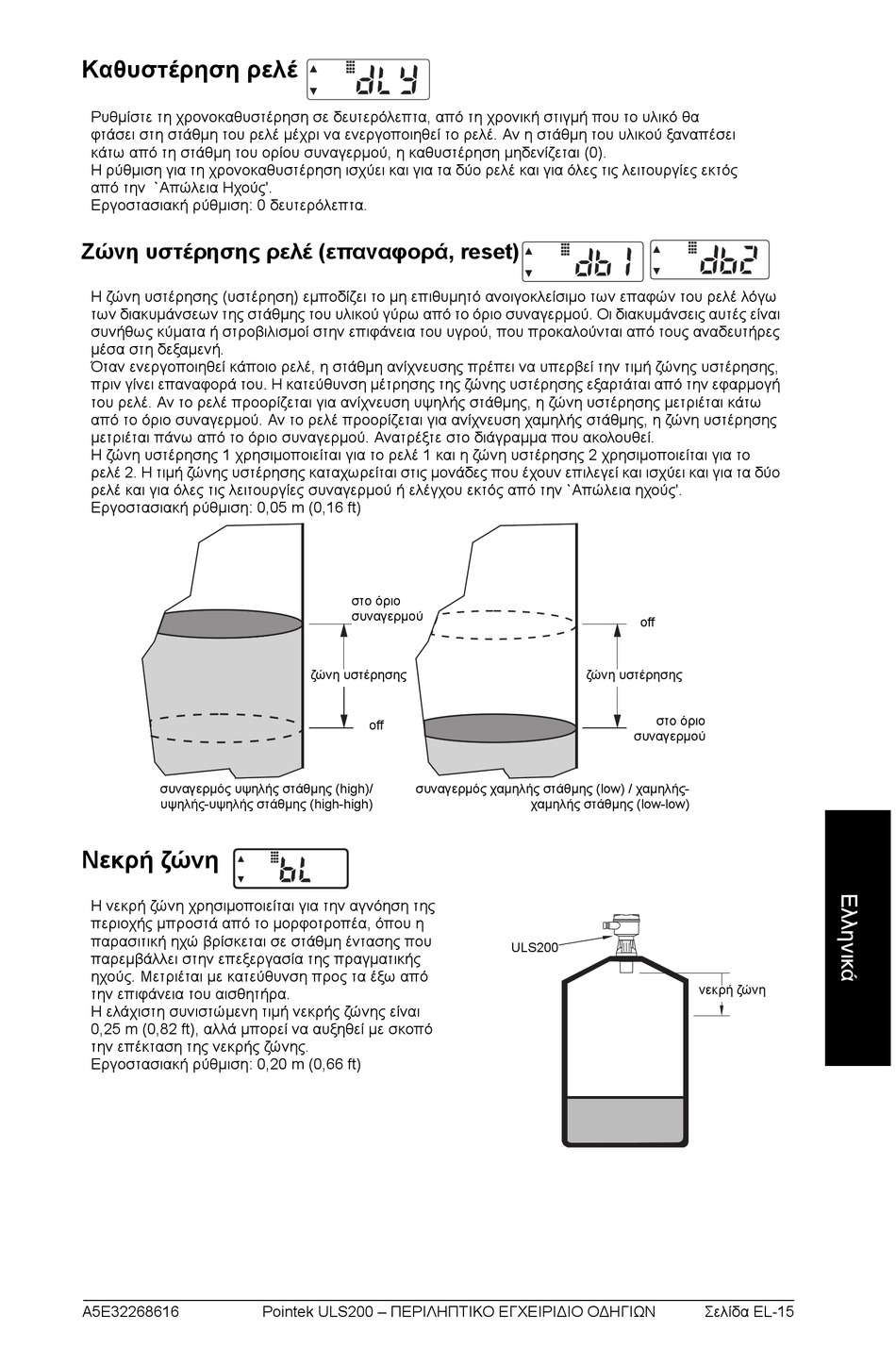

Καθυστέρηση ρελέ
Ρυθμίστε τη χρονοκαθυστέρηση σε δευτερόλεπτα, από τη χρονική στιγμή που το υλικό θα
φτάσει στη στάθμη του ρελέ μέχρι να ενεργοποιηθεί το ρελέ. Αν η στάθμη του υλικού ξαναπέσει
κάτω από τη στάθμη του ορίου συναγερμού, η καθυστέρηση μηδενίζεται (0).
Η ρύθμιση για τη χρονοκαθυστέρηση ισχύει και για τα δύο ρελέ και για όλες τις λειτουργίες εκτός
από την `Απώλεια Ηχούς'.
Εργοστασιακή ρύθμιση: 0 δευτερόλεπτα.
Ζώνη υστέρησης ρελέ (επαναφορά, reset)
Η ζώνη υστέρησης (υστέρηση) εμποδίζει το μη επιθυμητό ανοιγοκλείσιμο των επαφών του ρελέ λόγω
των διακυμάνσεων της στάθμης του υλικού γύρω από το όριο συναγερμού. Οι διακυμάνσεις αυτές είναι
συνήθως κύματα ή στροβιλισμοί στην επιφάνεια του υγρού, που προκαλούνται από τους αναδευτήρες
μέσα στη δεξαμενή.
Όταν ενεργοποιηθεί κάποιο ρελέ, η στάθμη ανίχνευσης πρέπει να υπερβεί την τιμή ζώνης υστέρησης,
πριν γίνει επαναφορά του. Η κατεύθυνση μέτρησης της ζώνης υστέρησης εξαρτάται από την εφαρμογή
του ρελέ. Αν το ρελέ προορίζεται για ανίχνευση υψηλής στάθμης, η ζώνη υστέρησης μετριέται κάτω
από το όριο συναγερμού. Αν το ρελέ προορίζεται για ανίχνευση χαμηλής στάθμης, η ζώνη υστέρησης
μετριέται πάνω από το όριο συναγερμού. Ανατρέξτε στο διάγραμμα που ακολουθεί.
Η ζώνη υστέρησης 1 χρησιμοποιείται για το ρελέ 1 και η ζώνη υστέρησης 2 χρησιμοποιείται για το
ρελέ 2. Η τιμή ζώνης υστέρησης καταχωρείται στις μονάδες που έχουν επιλεγεί και ισχύει και για τα δύο
ρελέ και για όλες τις λειτουργίες συναγερμού ή ελέγχου εκτός από την `Απώλεια ηχούς'.
Εργοστασιακή ρύθμιση: 0,05 m (0,16 ft)
συναγερμός υψηλής στάθμης (high)/
υψηλής-υψηλής στάθμης (high-high)
Νεκρή ζώνη
Η νεκρή ζώνη χρησιμοποιείται για την αγνόηση της
περιοχής μπροστά από το μορφοτροπέα, όπου η
παρασιτική ηχώ βρίσκεται σε στάθμη έντασης που
παρεμβάλλει στην επεξεργασία της πραγματικής
ηχούς. Μετριέται με κατεύθυνση προς τα έξω από
την επιφάνεια του αισθητήρα.
Η ελάχιστη συνιστώμενη τιμή νεκρής ζώνης είναι
0,25 m (0,82 ft), αλλά μπορεί να αυξηθεί με σκοπό
την επέκταση της νεκρής ζώνης.
Εργοστασιακή ρύθμιση: 0,20 m (0,66 ft)
A5E32268616
στο όριο
συναγερμού
ζώνη υστέρησης
off
συναγερμός χαμηλής στάθμης (low) / χαμηλής-
Pointek ULS200 – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
off
ζώνη υστέρησης
στο όριο
συναγερμού
χαμηλής στάθμης (low-low)
ULS200
νεκρή ζώνη
Σελίδα EL-15
