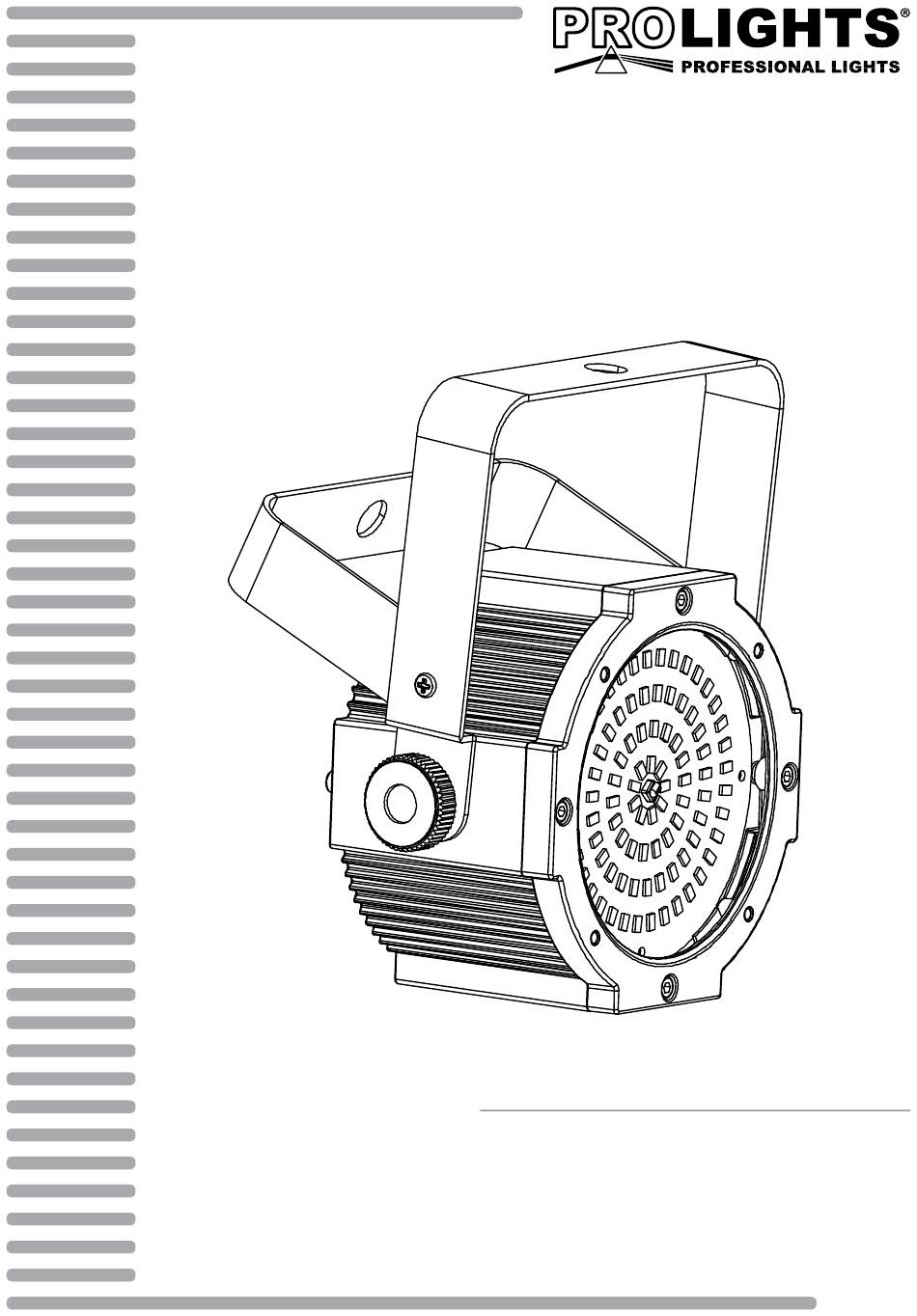

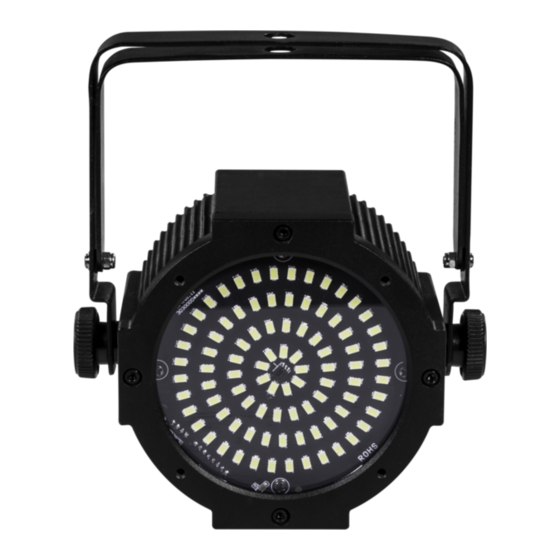

  • Page 1 POLAR500 LED STROBE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 16 Funzionamento tramite il controller IRC 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • POLAR500 • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    POLAR500 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    POLAR500 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione

    POLAR500 - 1 - DESCRIZIONE 1.1 SPECIFICHE TECNICHE Sorgente luminosa e ottica • 90 x 0,5W LED SMD ColdWhite 6500K • Angolo di proiezione: 120° • Durata media diodi LED: >50.000 ore Funzionamento ed elettronica • Pannello di controllo tramite display LED.

  • Page 7: Elementi Di Comando E Di Collegamento

    POLAR500 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 7. SAFETY EYE per l'aggancio al cavo di sicurezza 2. MANOPOLA DI FISSAGGIO per la staffa di 8. POWER IN spina da pannello VDE per il...

  • Page 8: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO La POLAR500 può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere la POLAR500, inserire la spina del cavo di alimentazione in una presa di rete (240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    POLAR500 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) REMARK ð 1-CH 1 - 512 CHANNEL MODE ð 4-CH 1 - 512 CHANNEL MODE ð 5-CH 1 - 512 CHANNEL MODE ð 8-CH 1 - 512 CHANNEL MODE ð P0 - P7 SHOW MODE ð...

  • Page 11: Auto Show

    POLAR500. Se il comando musicale non dovesse funzionare perfettamente, aumentare il volume o ridurre la distanza fra sorgente audio e l’unità oppure alternativamente aumentare la sensibilità del microfono.

  • Page 12: Configurazione Canali Dmx

    POLAR500 3.10 CONFIGURAZIONE CANALI DMX La POLAR500 dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di con- trollo. • Premere il tasto MENU per selezionare la configurazione dei canali DMX che si desidera (1CH - 4CH- 5CH - 8CH).

  • Page 13: Collegamenti Della Linea Dmx

    POLAR500 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 14: Canali Dmx

    POLAR500 3.15 CANALI DMX MODE MODE FUNCTION FUNCTION Value Value 8 Ch 5 Ch FLASH 1 FLASH INTENSITY Blackout 000-005 Black out 000-005 Flash rate, slow to fast 006-249 Minimum to maximum 006-255 Continuous ”Blinder” effect 250-255 FLASH DURATION FLASH 2 Flash duration 15 –...

  • Page 15: Funzionamento Tramite Il Controller Irc

    POLAR500 3.16 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare la POLAR500 con il telecomando a raggi infrarossi: • Premere il tasto MENU fino a quando sul display non appare SET, quindi premere ENTER per confermare. • Utilizzare i tasti UP/DOWN per selezionare On oppure Off a seconda che si voglia attivare oppure disatti- vare il controllo con il telecomando a raggi infrarossi.

  • Page 16: Manutenzione

    POLAR500 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 17: Risoluzione Dei Problemi

    POLAR500 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il dispositivo non illumina...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 3. 15 DMX control 3. 16 Operation through the IRC controller 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Troubleshooting Warranty Packing content • POLAR500 • Mount bracket (2pc.) • Power cable • User manual...

  • Page 20: Safety

    POLAR500 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    POLAR500 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Description

    POLAR500 - 1 - DESCRIPTION 1.1 TECHNICAL SPECIFICATIONS Light source and optics • 90 x 0,5W SMD ColdWhite 6500K LEDs • Beam angle: 120° • LEDs average life span: >50’000h Electronics and features • LED Display control panel • Several DMX selectable configurations (1, 4, 5, 8 channels) for advanced or basic controlling:...

  • Page 23: Operating Elements And Connections

    POLAR500 1.2 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. MOUNTING BRACKET 7. SAFETY EYE to attach safety cable 2. LOCKING KNOB for the mounting bracket 8. POWER IN mains plug for connection to a 3. DMX IN (3-pole XLR):...

  • Page 24: Installation

    2.1 MOUNTING POLAR500 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    POLAR500 - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 26: Menu Structure

    POLAR500 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) REMARK ð 1-CH 1 - 512 CHANNEL MODE ð 4-CH 1 - 512 CHANNEL MODE ð 5-CH 1 - 512 CHANNEL MODE ð 8-CH 1 - 512 CHANNEL MODE ð P0 - P7 SHOW MODE ð...

  • Page 27: Auto Show

    2. Connect the DMX OUT of the first slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain. 3.10 DMX CONFIGURATION POLAR500 is equipped with different DMX configuration. • Press the button MENU to select the desired DMX configuration (1CH - 4CH - 5CH - 8CH), then press the button ENTER.

  • Page 28: Dmx Configuration

    3.11 DMX ADDRESSING To able to operate the POLAR500 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the POLAR500.

  • Page 29: Connection Of The Dmx Line

    POLAR500 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 30: Dmx Control

    POLAR500 3.15 DMX CONTROL MODE MODE FUNCTION FUNCTION Value Value 8 Ch 5 Ch FLASH 1 FLASH INTENSITY Blackout 000-005 Black out 000-005 Flash rate, slow to fast 006-249 Minimum to maximum 006-255 Continuous ”Blinder” effect 250-255 FLASH DURATION FLASH 2 Flash duration 15 –...

  • Page 31: Operation Through The Irc Controller

    POLAR500 3.16 OPERATION THROUGH THE IRC CONTROLLER To control the POLAR500 with the infrared remote control: • Press the button MENU repeatedly until SET, then press button ENTER to confirm. • Using UP/DOWN button to select On or Off to enable or disable the infrared remote control.

  • Page 32: Maintenance

    POLAR500 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 33: Troubleshooting

    POLAR500 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
