  • Page 1 PANORAMAIPWBX MOVING HEAD USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 PANORAMAIPWBX All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 16 Fixture information 3. 17 Operation in automatic mode Slave Receive mode Music mode Sensitivity microphone Scenes Record mode 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • PANORAMAIPWBX Packing content • Mount bracket • User manual...

  • Page 4: General Instructions

    PANORAMAIPWBX WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

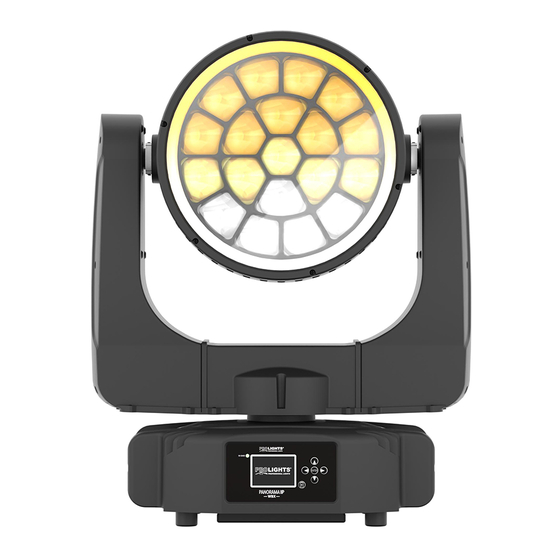

    PANORAMAIPWBX - 1 - INTRODUCTION 1.1 DESCRIPTION PANORAMAIPWBFX is a stunning IP65 high output, LED wash luminaire with pixel ring designed to bring the workhorse LED washlight to outdoor events. Featuring 19 of Osrams new 40W RGBW Ostar LEDs it delivers a massive output with a huge color range and extensive toolkit of effects.
  • Page 6 PANORAMAIPWBX • Display: LCD high resolution color display with autoflip • Firmware Upgrade: Yes, via USB-DMX interface (UPBOX2) not included • Hibernation: Power Safe Mode when lost DMX • Master/Slave: for synchronized operation of more units linked in a chain ELECTRONICS •...

  • Page 7: Operating Elements And Connections

    PANORAMAIPWBX 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. CONTROL PANEL with LCD display and 5 button used to access the control panel functions and manage them. 5. LED INDICATOR "WDMX" 6. BATTERY LED INDICATOR 7.

  • Page 8: Installation

    PANORAMAIPWBX - 2 - INSTALLATION 2.1 MOUNTING The may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 9: Functions And Settings

    3.2 BASIC The PANORAMAIPWBX has a LCD display and 5 button used to access the control panel functions and manage them (fig.4).

  • Page 10: Menu Structure

    PANORAMAIPWBX 3.3 MENU STRUCTURE MENU ð ð ð CONNECT Address Value (1-512) ð W-DMX Value (1-512) ð Artnet Value (1-512) 1st WASH/1st FX/ 1st PIXFX/1st RINGS/ 2nd ð ð DMX Mode Mode WASH/2nd FX/ 2nd PIXFX/2nd RINGS/ USER ð Edit User Max Channel/Pan=CH01 ð...
  • Page 11 PANORAMAIPWBX ð ð ADVANCED Reset Pan & Tilt Others ð ð Calibration Password 050 (unlocks the following settings) ð Value (-128-127) ð ð Reload Default Basic Reload ON/OFF ð Program Reload ON/OFF ð Password 050 (unlocks the following settings) ð...

  • Page 12: Linking

    DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the PANORAMAIPWBX. The other functions of the light effect panel are then automatically assigned to the following addresses.
  • Page 13 PANORAMAIPWBX Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-51 33-76 DMX Address: 33...

  • Page 14: Connection Of The Dmx Line

    PANORAMAIPWBX 3.8 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 15: Dmx Control

    PANORAMAIPWBX 3.10 DMX CONTROL Channel 1st PANORAMAIPWBX Value FUNCTION Wash Pixfx Rings Pan coarse 0~100% 000 - 255 PAN fine 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT Fine 0~100% 000 - 255 MOVEMENT SPEED Fastest to slowest...
  • Page 16 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings 13 DIMMER SECTOR1 0~100% 000 - 255 14 DIMMER SECTOR 2 Dimmer 0% ~ 100% 000 - 255 15 DIMMER SECTOR 3 Dimmer 0% ~ 100% 000 - 255 DIMMER SECTOR 4...
  • Page 17 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings SECTOR3 PATTERN MODE On Pattern 000 - 031 Static Pattern 032 - 063 Dynamic Pattern 064 -255 SECTOR3 PATTERN SELECTION Static Pattern Static Pattern 1~40 000 - 255 Dynamic Pattern Pattern Effect 1~40...
  • Page 18 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings DIMMER TRANSITION Dimmer 0% ~ 100% 000 - 255 FOREGROUND DIMMER Dimmer 0% ~ 100% 000 - 255 FOREGROUND SHUTTER Shutter closed 000 - 010 Strobe effect slow to fast 011 - 163...
  • Page 19 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings RING PATTERN/SPEED Static indexing 000 - 023 Forward Slow to fastest 024 - 137 Stop 138 - 141 Reverse Slow to fastest 142 - 255 RING DIMMER TRANSITION Dimmer 0~100% 000 - 255...
  • Page 20 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX Value FUNCTION Wash Pixfx Rings Pan coarse 0~100% 000 - 255 PAN fine 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT Fine 0~100% 000 - 255 MOVEMENT SPEED Fastest to slowest 000 - 247...
  • Page 21 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings PATTERN SELECTION Static Pattern 1~40 000 - 127 Dynamic Pattern 1~40 128 - 255 PATTERN/SPEED Static indexing 000 - 023 Forward Slow to fastest 024 - 137 Stop 138 - 141...
  • Page 22 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings RING FOREGROUND SHUTTER Shutter closed 000 - 010 Strobe effect slow to fast 011 - 163 No function (Shutter open 1) 164 - 174 Random strobe effect slow to fast 175 - 244...
  • Page 23 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings DIMMER SECTOR1 0~100% 000 - 255 16 SECTOR1 RED 0~100% 000 - 255 17 SECTOR1 GREEN 0~100% 000 - 255 SECTOR1 BLUE 0~100% 000 - 255 SECTOR1 WHITE 0~100% 000 - 255...
  • Page 24 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings SECTOR3 PATTERN/SPEED Dynamic Pattern Effect Static indexing 000 - 023 Forward Slow to fastest 024 - 137 Stop 138 - 141 Reverse Slow to fastest 142 - 255 DIMMER SECTOR4 Dimmer 0% ~ 100%...

  • Page 25: Wireless Control Settings

    PANORAMAIPWBX SECTOR 1 SECTOR 3 SECTOR 2 SECTOR 4 4 13 5 14 PANORAMAIPWBX PIXEL MAPPING LAYOUT 3.11 WIRELESS CONTROL SETTINGS To enable wireless control mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu.

  • Page 26: Fixture Settings

    PANORAMAIPWBX 3.12 FIXTURE SETTINGS You can change the parameters for the device by following these steps: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu.

  • Page 27: Special Functions

    PANORAMAIPWBX 3.14 SPECIAL FUNCTIONS For the PANORAMAIPWBX you can access the following special functions: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the icon Set Up, then press the ENTER button to enter the next menu.

  • Page 28: Fixture Information

    PANORAMAIPWBX to scroll through the menu, select one of the functions mentioned above and press ENTER to confirm your choice. • Use the arrow buttons to enter the desired value, then press the ENTER button to confirm your choice. • Press the LEFT button repeatedly to exit the menu and save changes.

  • Page 29: Slave Receive Mode

    Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the PANORAMAIPWBX and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 17.

  • Page 30: Sensitivity Microphone

    PANORAMAIPWBX Sensitivity Microphone Select this function to set the value of the sensitivity of the microphone for use with a music control: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu.

  • Page 31: Scenes Record Mode

    • Press the LEFT button repeatedly to exit the menu and save changes. SCENES RECORD PANORAMAIPWBX is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

  • Page 32: Maintenance

    PANORAMAIPWBX - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 33: Troubleshooting

    PANORAMAIPWBX 4.2 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 34 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 35 3. 17 Operazioni in modalità automatica Modalità Slave Receive Modalità Musicale Sensibilità microfono Modalità Scenes Records 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • PANORAMAIPWBX Contenuto dell'imballo: • Staffa di fissaggio • Manuale utente...

  • Page 36: Sicurezza

    PANORAMAIPWBX ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 37: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE PANORAMAIPWBX è una formidabile testa mobile IP65 wash con un pixel ring creato per eventi all’aper- Con 19 LED Osram Ostar da 40W RGBW offre una potenza eccezionale con un’enorme gamma di colori e un ampio set di effetti.
  • Page 38 PANORAMAIPWBX • Display: LCD high resolution color display with autoflip • Firmware Upgrade: Yes, via USB-DMX interface (UPBOX2) not included • Hibernation: Power Safe Mode when lost DMX • Master/Slave: for synchronized operation of more units linked in a chain ELETTRONICA •...

  • Page 39: Elementi Di Comando E Di Collegamento

    PANORAMAIPWBX 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. PANNELLO DI CONTROLLO con display LCD e 5 pulsanti per l'accesso e gestione delle diverse funzioni. 5. INDICATORE LED "WDMX" 6. INDICATORE BATTERIA 7.

  • Page 40: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il PANORAMAIPWBX può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 41: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il PANORAMAIPWBX dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4).

  • Page 42: Struttura Menu

    PANORAMAIPWBX 3.3 STRUTTURA MENU MENU ð ð ð CONNECT Address Value (1-512) ð W-DMX Value (1-512) ð Artnet Value (1-512) 1st WASH/1st FX/ 1st PIXFX/1st RINGS/ 2nd ð ð DMX Mode Mode WASH/2nd FX/ 2nd PIXFX/2nd RINGS/ USER ð Edit User Max Channel/Pan=CH01 ð...
  • Page 43 PANORAMAIPWBX ð ð ADVANCED Reset Pan & Tilt Others ð ð Calibration Password 050 (unlocks the following settings) ð Value (-128-127) ð ð Reload Default Basic Reload ON/OFF ð Program Reload ON/OFF ð Password 050 (unlocks the following settings) ð...

  • Page 44: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 CONFIGURAZIONI CANALI DMX PANORAMAIPWBX dispone di 8 configurazioni dei canali DMX a cui si può accedere dal pannello di con- trollo. • Premere il tasto ENTER per accedere al menu principale.
  • Page 45 PANORAMAIPWBX Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-51 33-76 DMX Address: 33...

  • Page 46: Collegamenti Della Linea Dmx

    PANORAMAIPWBX 3.8 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 47: Canali Dmx

    PANORAMAIPWBX 3.10 DMX CONTROL Channel 1st PANORAMAIPWBX Value FUNCTION Wash Pixfx Rings Pan coarse 0~100% 000 - 255 PAN fine 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT Fine 0~100% 000 - 255 MOVEMENT SPEED Fastest to slowest...
  • Page 48 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings 13 DIMMER SECTOR1 0~100% 000 - 255 14 DIMMER SECTOR 2 Dimmer 0% ~ 100% 000 - 255 15 DIMMER SECTOR 3 Dimmer 0% ~ 100% 000 - 255 DIMMER SECTOR 4...
  • Page 49 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings SECTOR3 PATTERN MODE On Pattern 000 - 031 Static Pattern 032 - 063 Dynamic Pattern 064 -255 SECTOR3 PATTERN SELECTION Static Pattern Static Pattern 1~40 000 - 255 Dynamic Pattern Pattern Effect 1~40...
  • Page 50 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings DIMMER TRANSITION Dimmer 0% ~ 100% 000 - 255 FOREGROUND DIMMER Dimmer 0% ~ 100% 000 - 255 FOREGROUND SHUTTER Shutter closed 000 - 010 Strobe effect slow to fast 011 - 163...
  • Page 51 PANORAMAIPWBX Channel 1st PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings RING PATTERN/SPEED Static indexing 000 - 023 Forward Slow to fastest 024 - 137 Stop 138 - 141 Reverse Slow to fastest 142 - 255 RING DIMMER TRANSITION Dimmer 0~100% 000 - 255...
  • Page 52 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX Value FUNCTION Wash Pixfx Rings Pan coarse 0~100% 000 - 255 PAN fine 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT Fine 0~100% 000 - 255 MOVEMENT SPEED Fastest to slowest 000 - 247...
  • Page 53 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings PATTERN SELECTION Static Pattern 1~40 000 - 127 Dynamic Pattern 1~40 128 - 255 PATTERN/SPEED Static indexing 000 - 023 Forward Slow to fastest 024 - 137 Stop 138 - 141...
  • Page 54 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings RING FOREGROUND SHUTTER Shutter closed 000 - 010 Strobe effect slow to fast 011 - 163 No function (Shutter open 1) 164 - 174 Random strobe effect slow to fast 175 - 244...
  • Page 55 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings DIMMER SECTOR1 0~100% 000 - 255 16 SECTOR1 RED 0~100% 000 - 255 17 SECTOR1 GREEN 0~100% 000 - 255 SECTOR1 BLUE 0~100% 000 - 255 SECTOR1 WHITE 0~100% 000 - 255...
  • Page 56 PANORAMAIPWBX Channel 2nd PANORAMAIPWBX FUNCTION Value Wash Pixfx Rings SECTOR3 PATTERN/SPEED Dynamic Pattern Effect Static indexing 000 - 023 Forward Slow to fastest 024 - 137 Stop 138 - 141 Reverse Slow to fastest 142 - 255 DIMMER SECTOR4 Dimmer 0% ~ 100%...

  • Page 57: Impostazione Controllo Wireless

    PANORAMAIPWBX SECTOR 1 SECTOR 3 SECTOR 2 SECTOR 4 4 13 5 14 PANORAMAIPWBX PIXEL MAPPING LAYOUT 3.11 IMPOSTAZIONE CONTROLLO WIRELESS Per abilitare la modalità di controllo wireless procedere nel seguente modo: • Premere il tasto ENTER per accedere al menu principale.

  • Page 58: Impostazioni Del Proiettore

    PANORAMAIPWBX 3.12 IMPOSTAZIONI DEL PROIETTORE È possibile modificare i parametri relativi al dispositivo procedendo nel seguente modo: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 59: Funzioni Speciali

    PANORAMAIPWBX 3.14 FUNZIONI SPECIALI Per PANORAMAIPWBX è possibile accedere alle seguenti funzioni speciali: È possibile modificare le seguenti opzioni dispositivo, seguendo la medesima procedura: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set Up, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 60: Informazioni Sul Dispositivo

    PANORAMAIPWBX • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. Reload Default Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica: • Premere il tasto ENTER per accedere al menu principale.

  • Page 61: Modalità Slave Receive

    Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.6. Servirsi dei connettori DMX del PANORAMAIPWBX e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 20.
  • Page 62 PANORAMAIPWBX al menu successivo Play. • Premere il tasto ENTER e selezionare Mic Sens. con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER. • Premere il tasto ENTER e regolare l livello di sensibilità del microfono con il tasto UP/DOWN. Premere il tasto ENTER per confermare.

  • Page 63: Modalità Scenes Records

    PANORAMAIPWBX SCENES RECORD PANORAMAIPWBX è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione. • Premere il t asto ENTER per accedere al menu principale.

  • Page 64: Manutenzione

    PANORAMAIPWBX - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 65: Risoluzione Dei Problemi

    PANORAMAIPWBX 4.2 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 68 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
