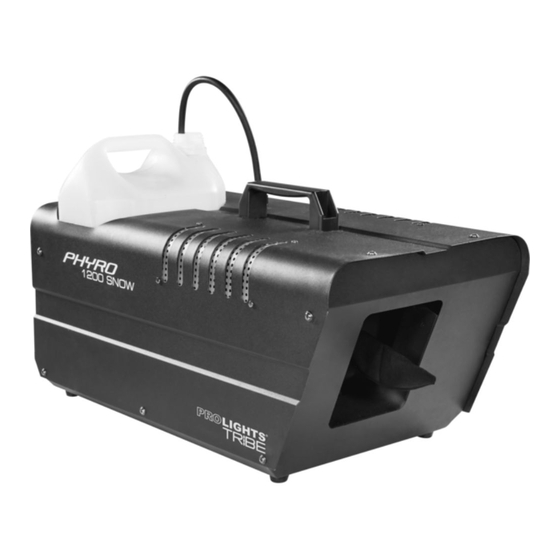

ProLights PHYRO1200SNOW User Manual

Professional snow machine
Hide thumbs
Table of Contents
  • Table of Contents

  • Sicurezza
    • Attenzioni E Precauzioni Per L'installazione
    • Avvertenze Generali
    • Informazioni Generali

  • Introduzione
    • Descrizione
    • Specifiche Tecniche
    • Elementi DI Comando E DI Collegamento

  • Funzioni E Impostazioni
    • Impostazione Base
    • Funzionamento
    • Funzionamento con Controllo Remoto
    • Modalità DMX
    • Indirizzamento DMX
    • Tabella DI Indirizzamento Veloce
    • Collegamenti Della Linea DMX
    • Costruzione del Terminatore DMX

  • Manutenzione
    • Pulizia E Manutenzione
    • Sostituzione Fusibile
    • Risoluzione Dei Problemi

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PHYRO1200SNOW
pRofESSioNAL SNoW MAchiNE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PHYRO1200SNOW and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights PHYRO1200SNOW

Summary of Contents for ProLights PHYRO1200SNOW

  • Page 1 PHYRO1200SNOW pRofESSioNAL SNoW MAchiNE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    2. 7 Collegamenti della linea DMX 2. 8 Costruzione del terminatore DMX 3 Manutenzione 3. 1 Pulizia e manutenzione 3. 2 Sostituzione fusibile 3. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • PHYRO1200SNOW • Telecomando con volume • Manuale utente...

  • Page 4: Avvertenze Generali

    ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    • Assicuratevi sempre che vi sia sufficiente liquido nel serbatoio. Il funzionamento di questa unità senza liquido può causare danni alla pompa. Evitare pure il surriscaldamento. • Utilizzare liquidi Prolights della serie SnowFluid. • Non riempire troppo l’unità: un riempimento eccessivo potrebbe provocare intasamento. Svuotare il serbatoio dell’unità...

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE PHYRO1200SNOW è una macchina della neve per eventi ed ampio volume di emissione. L’erogazione di PHYRO1200SNOW è regolabile sia mediante protocollo DMX che con controllo remoto (incluso), permet- tendo un utilizzo versatile e flessibile.

  • Page 7: Elementi Di Comando E Di Collegamento

    1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello Posteriore Fig.1 1. UGELLO 8. INTERRUTTORE VOLUME ARIA 2. MANIGLIA 9. INTERRUTTORE ON/OFF 3. TUBO ASPIRAZIONE 10. CONNETTORE a 5 PIN per controllo remoto. 4. SERBATOIO PORTAFLUIDO 11. POWER IN spina da pannello VDE per 5.

  • Page 8: Funzioni E Impostazioni

    4. La macchina funziona solo con il relativo liquido Prolights della serie SNOWFLUID. Eventuali altri tipi di liquido possono danneggiare l’unità. Durante il riempimento la macchina non deve essere collegata con la rete elettrica.

  • Page 9: Funzionamento Con Controllo Remoto

    Fig.2 2.4 MODALITÀ DMX Per la modalità DMX, la PHYRO1200SNOW utilizza il protocollo DMX512 e dispone di un canale DMX per la regolazione del volume di emissione. Per il collegamento DMX ad un’ unità di controllo servirsi dei con- nettori a 3 pin disposti sul pannello posteriore dell’unità.
  • Page 10 DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’in- dirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sulla PHYRO1200SNOW l’indirizzo di start 33. Segue un esempio con indirizzo 33 di start:...

  • Page 11: Tabella Di Indirizzamento Veloce

    2.6 TABELLA DI INDIRIZZAMENTO VELOCE...

  • Page 12: Collegamenti Della Linea Dmx

    2.7 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 13: Manutenzione

    - 3 - MANUTENZIONE 3.1 PULIZIA E MANUTENZIONE Dopo il riempimento del serbatoio, avvitare sempre il tappo per evitare contaminazioni del liquido. Una regolare pulizia della macchina può aiutare a ridurre i costi di manutenzione e la sostituzione dei componenti.

  • Page 14: Risoluzione Dei Problemi

    3.3 RISOLUZIONE DEI PROBLEMI Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il problema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scol- legarla e rivolgersi a personale qualificato per un assistenza tecnica.
  • Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 17 2. 7 Connection of the DMX line 2. 8 Construction of the DMX termination 3 Maintenance 3. 1 Cleaning and storage 3. 2 Fuse replacement 3. 3 Trouble shooting Warranty Packing content • PHYRO1200SNOW • Wired remote with volume • User manual...
  • Page 18 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .
  • Page 19 • Always make sure there is sufficient liquid in the tank. Operating this unit without liquid will cause damage to the pump as well as over-heating of the heater. • Use Prolights liquid SnowFluid series. • Do not overfill the unit: overfilling may cause clogging. Empty the tank of the unit when not in use or not used for long periods.
  • Page 20 - 1 - INTRODUCTION 1.1 DESCRIPTION PHYRO1200SNOW is a snow machine made for events, with a massive output volume. The output of PHY- RO1200SNOW is adjustable by both DMX and wired remote controller (included), allowing a versatile and flexible operations.
  • Page 21 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.1 8. AIR VOLUME SWITCH 1. NOZZLE 9. ON/OFF SWITCH 2. HANDLE 10. 5 PIN REMOTE CONTROLLER INPUT 3. ASPIRATION TUBE 11. POWER IN mains plug for connection to a 4. LIQUID TANK socket (100-240V 50/60Hz) via the supplied 5.
  • Page 22 2. Place snow machine on a flat surface and remove snow liquid tank cap. 3. Pour the Prolights liquid in the tank without exceeding the maximum level to prevent overflow. Col- lect immediately with a dry cloth to prevent that any liquid enters into the machine. The unit is not protected against splashing water.
  • Page 23 000 - 255 2.5 DMX ADDRESSING The PHYRO1200SNOW has a basic control panel consists of a DIP-switch (fig.3) Each individual switch has a number (DIP-switch [1] to [9]). NOTE - When the unit receives the DMX signal, the LED indicator on the module DIP-switch starts flashing.
  • Page 24 To able to operate the PHYRO1200SNOW with a controller, adjust the DMX start address for first DMX channel. If e.g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the PHYRO1200SNOW. An example with the start address 33 is shown below:...
  • Page 25 2.6 DMX ADDRESS QUICK REFERENCE CHART...
  • Page 26 2.7 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...
  • Page 27 - 3 - MAINTENANCE 3.1 CLEANING AND STORAGE Do not allow the snow liquid to become contaminated. Always replace the caps on the snow liquid con- tainer and the snow machine liquid tank immediately after filling. Cleaning your snow machine regularly can help you to reduce the frequency of parts replacement and the cost of maintenance.
  • Page 28 3.3 TROUBLE SHOOTING This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found. Once the unit operates properly, do not carry out follow- ing steps.
  • Page 29 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 32 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
