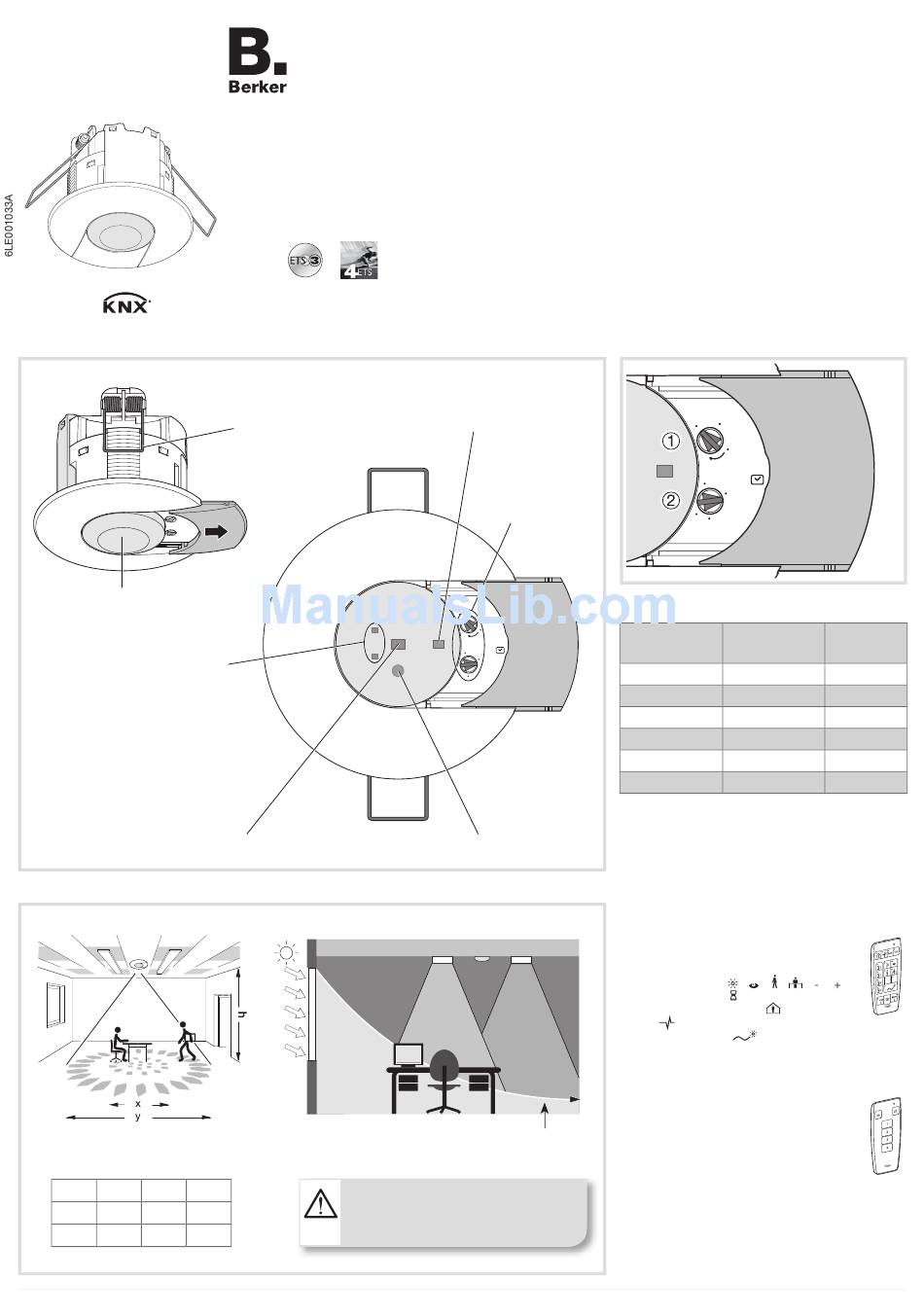

Berker 7524 10 06 User Instructions

Bedienungsanleitung
User instructions
tebis
Beschreibung
Melder-Linse
Quittierungs-LED fü r Test,
KNX Adressierung und
IR-Empfang
Detektionsbereich
h 2,5 m 3 m
x 5 m 5 m
y 7 m 8 m
Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Tel. + 49 (0) 23 55/90 5-0 - Fax + 49 (0) 23 55/90 5-111 - www.berker.com -
7524 10 06

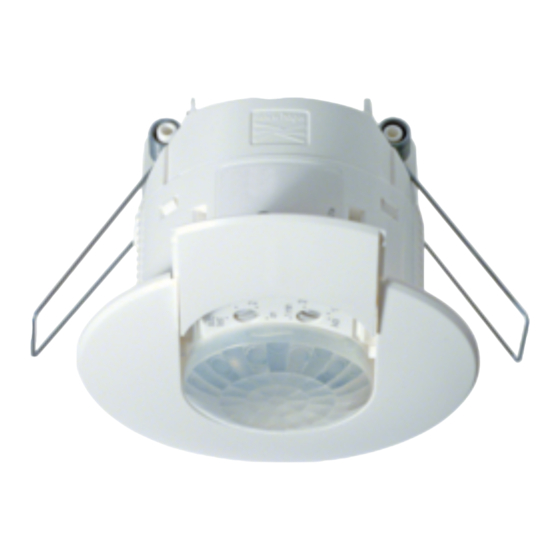

Präsenzmelder KNX
Multifunktion
Presence detector 360°
monobloc multi-channel
e
z
B n , .
Flü gelfedern
IR-Sensor (Melder)
3,5 m
Der Y- Wert gibt den Detektionsbereich
für Bewegung an. Je näher die Bewegung
5 m
dem Zentrum kommt, desto präziser ist die
Erkennung.
9 m
V2.7.0
:
Helligkeitssensor
(unterhalb der Melder-Linse)
Potentiometer 1
und 2
auto
test
1
lux
2
on
1 min
20 min
1 h
Adr
IR-Empfänger (Fernbedienungen)
Zone 1 Zone 2
Lichthelligkeit
Einstellungen
auto
test
1
lux
2
on
1 min
20 min
1 h
Adr
Helligkeitsbereich
Potentiometer- ungefährer
Stellung Wert in Lux *
Autotest Vorgegebener
1 200
>1 ... 2 < > 200 ... 400 <
2 400
>2 ... On < > 400 ... 1000 <
On 1000
* Die Genauigkeit der Helligkeitsmessung (Lux) wird
von der Umgebung beeinfl usst (Möbel, Böden,
Wände usw.). Bei Bedarf ist die Helligkeit mittels
Potentiometer oder Fernbedienung anzupassen.
Setup- Fernbedienung
Wenn das Potentiometer auf "Autotest"
steht, lassen sich anhand der
Fernbedienung 7590 40 02 folgende
Parameter einstellen (nur für Zone 1) :
- Helligkeit in Lux (
- Zeitverzögerung ( )
- Präsenz-/Abwesenheits
- Start
- Zelle aktiv/ passiv .
Benutzer- Fernbedienung
Die Fernbedienung 7590 40 01 dient zum :
- Ein-/ausschalten des Lichts (kurzes
drücken der Tasten, ( )
on off
- Aufdimmen/Abdimmen des Lichtes
(längeres drücken > 5 s).
- Aufruf der abgespeicherten
Szenen / Helligkeitswerte mit den Tasten,
1, 2, 3, 4. Ein kurzes drücken der Tasten
1-4 ruft die jeweilig abgespeicherten
Helligkeitswerte ab, bei einem
längeren drücken einer Taste (> 5 s.)
wird der aktuelle Helligkeitswert dort
abgespeichert.
Anwendung
Flur
Büros
Büros
)
- +
M
-
M
