Page 1: User Manual

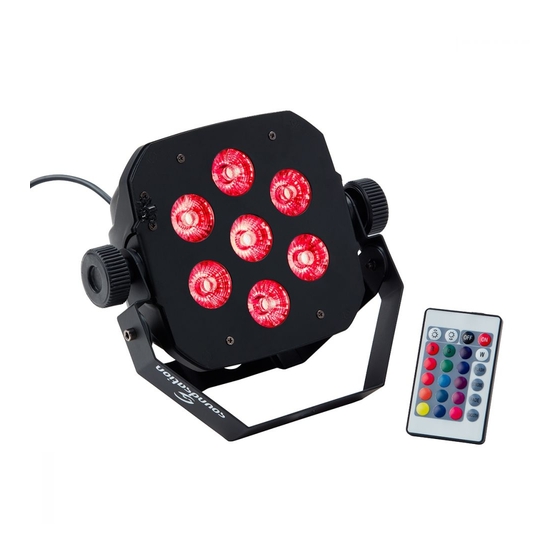

PAR-10W-7-R 7x10W RGBWA V 6in1 PAR Light with remote control USER MANUAL MANUALE utente Please read this manual carefully and proper take care of this manual. Leggete questo manuale e conservatelo per future consultazioni! - Page 2 Dear customer, First of all thanks for purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument, professional audio and lighting users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible im- provements to introduce in the next future.
- Page 3 ENGLISH TABLE OF CONTENTS 1. UNPACKING .......................6 1.1. Getting started ................................6 2. ACCESSORIES ......................7 3. OVERVIEW ........................7 4. MAIN FEATURES ......................7 5. REAR PANEL CONTROLS ...................7 6. INSTALLATION ......................8 6.1. Rigging and Clamps ..............................8 6.2. Mains Connections ..............................9 6.3. DMX-512 Connection............................9 7.
- Page 4 ENGLISH WF-U11 User manual IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating con- ditions, which may be sufficient to constitute the risk of electric shock or death.
-
Page 5: Power Supply
ENGLISH WF-U11 User manual Ventilation Do not block areas of ventilation opening. Failure to do could result in fire. Always install according to the manufacturer’s instructions. Object and Liquid Entry Objects do not fall into and liquids are not spilled into the inside of the apparatus for safety. -
Page 6: Unpacking
UNPACKING Carefully unpack the box and check the contents to ensure that all parts are present and in good conditions. Package includes following parts: f PAR-10W-7-R PAR light f Remote control (Lithium battery not included) f This user manual If anything damaged during transport, notify the shipper immediately and keep the packing material for inspection. -
Page 7: Accessories
WF-U11 User manual 2. ACCESSORIES SOUNDSATION can supply a wide range of quality accessories that you can use with your this PAR, like DMX Cables, Lighting consoles, and other accessories. All products in our catalogue has been long tested with this device so we recommend to use Genuine SOUNDSATION Accessories and Spare Parts. -
Page 8: Installation
ENGLISH WF-U11 User manual Buttons: The four buttons allow the user to navigate all menus and change value to all functions. Please refer to “7. LED DISPLAY AND BUTTONS OPERATION” at page 10 for further information. DMX Signal output: It transfers DMX signal to next fixture. Please use 3pin XLR signal cable. -
Page 9: Mains Connections
ENGLISH WF-U11 User manual systems have to be used. The fixture must never be fixed swinging freely in the room. Before rigging make sure that the installation area can hold a minimum point load of 10 times the projector’s weight. CAUTION: Fixture may cause severe injuries when crashing down. If you have doubts concerning the safety of a possible installation, do not install the fixture! -
Page 10: Led Display And Buttons Operation
ENGLISH WF-U11 User manual controller directly with the DMX input of the first fixture in the DMX chain. If you wish to connect DMX controllers with other XLR output, you need to use adapter-cables. Building a Serial DMX Chain DMX Termonator DMX 512 Connect the DMX output of the first fixture in the DMX chain with the DMX input of the next fixture. -
Page 11: Led Display Function
— curve 2; dr-3: dimmer curve3; dr-4 dimmer curve4 d— — DMX12 control (please connect a controller) 8. IR REMOTE CONTROL PAR-10W-7-R features an IR remote controller. It operates within 5m from the fixture. Remote control IR Signal Receiver... -
Page 12: Dimmer Curves
ENGLISH WF-U11 User manual All LED Full Down* LED off Bright Green Blue White Color1 Color2 Color3 Strobo FLASH Color STROBO Color4 Color5 Color6 Change FADE Color7 Color8 Color9 Fade Color10 Color11 Color12 Sound SMOOTH (*) NOTE about Up/Down: press them to change color brightness, strobe/color change/fade speed, or detection sense of sound active. -
Page 13: Specifications
ENGLISH WF-U11 User manual Amber dimmer Amber from dark to bright UV dimmer Uv from dark to bright Strobe 7 color flash speed, from slow to fast Color mix Seven color mix 0-10 N/A; 11-70: shade; 71-130: skip; 131-190: flash by sound; CH10 Auto 191-255: skip by sound. -
Page 14: Warranty And Service
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual parts or the entire appliance. Any defective parts removed from a product during the course of a warranty claim shall become the property of SOUNDSATION. - Page 15 ITALIANO SOMMARIO 14. DISIMBALLAGGIO ....................18 14.1. Per iniziare ................................18 15. ACCESSORI .......................19 16. PANORAMICA ......................19 17. CARATTERISTICHE ....................19 18. CONTROLLI DEL PANNELLO POSTERIORE ............19 19. INSTALLAZIONE.......................20 19.1. Occorrente e assemblaggio ..........................20 19.2. Connessioni di rete ..............................21 19.3. Collegare il DMX-512 ............................21 20.
- Page 16 ITALIANO Manuale d’uso PAR-10W-7-R IMPORTANTI ISTRUZIONI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte.
- Page 17 ITALIANO Manuale d’uso PAR-10W-7-R Ventilazione Non ostruite le prese d’aria per la ventilazione: ciò potrebbe provocare incendi. Installate sempre l’unità secondo le istruzioni del produttore. Introduzione di oggetti e liquidi Non introdurre oggetti o versare liquidi all’interno dell’apparato per ragioni di sicurezza.
- Page 18 Disimballare con cura la confezione e controllare il contenuto per garantire che tutte le parti siano presenti e in buone condizioni. La confezione include le seguenti parti: f Faro PAR-10W-7-R PAR f Telecomando per controllo remoto (Batteria al Litio non inclusa) f Questo manuale d’uso...
- Page 19 PAR-10W-7-R combina tutti i più recenti vantaggi della tecnologia LED con DMX e telecomando IR in un involucro leggero. PAR-10W-7-R è dotato di LED 7 pz in ultra- luminosità da 10W (6in1) in modo da soddisfare la maggior parte delle applicazioni in installazione diretta o fissa.
- Page 20 ITALIANO Manuale d’uso PAR-10W-7-R Display: Mostra il menu e tutte le funzioni. Per favore, fare riferimento al capitolo “20. FUNZIONI DEL DISPLAY E DEI CONTROLLI” a pagina 23 per ulteriori informazioni. Tasti: I quattro tasti permettono di navigare nel menu e cambiare il valore di tutte le funzioni.
- Page 21 ITALIANO Manuale d’uso PAR-10W-7-R ma affidarsi ad un tecnico specializzato e professionale. L’installazione non corretta può causare danni alle persone o danni a proprietà. Se l’apparecchio deve essere montato più basso dal soffitto, devono essere utilizzati sistemi professionali di travature. L’apparecchiatura non deve mai oscillare liberamente nella stanza. Prima di effettuare il montaggio definitivo assicurarsi che l’area di installa- zione può...
- Page 22 ITALIANO Manuale d’uso PAR-10W-7-R DMX use of XLR connectors 1 = Ground / Shield 2 = DMX + 3 = DMX - INPUT OUTPUT Se si utilizza una centralina, è possibile collegare l’uscita DMX della centralina all’ingresso DMX del primo proiettore della catena DMX.
- Page 23 ITALIANO Manuale d’uso PAR-10W-7-R mo. E’ necessario un amplificatore di segnale per collegare più apparecchi. FUNZIONI DEL DISPLA Y E DEI CONTROLLI Display Funzione MENU Accedere al menu DOWN Menu successivo Menu precedente ENTER Inserire la funzione selezionata 20.1. Funzioni del display Premere il bottone MENU per scegliere una funzione e il bottone ENTER per entrare nella funzione scelta;...
- Page 24 ITALIANO Manuale d’uso PAR-10W-7-R 21. IR CONTROLLO REMOTO PAR-10W-7-R è dotato di un telecomando a infrarossi in grado di operare in un raggio di circa 5m dal dispositivo. Remote control IR Signal Receiver Tutti i LED Down* LED spenti al massimo...
- Page 25 ITALIANO Manuale d’uso PAR-10W-7-R Curva Dimmer 1 dr-1 1010 Curva Dimmer 2 dr-2 1210 1320 Curva Dimmer 3 dr-3 1600 1710 Curva Dimmer 4 dr-4 1850 23. TABELLA DEI CANALI DMX512 (12CH) Funzione Specifica Dimmer R G B W colore da scuro a chiaro...
- Page 26 ITALIANO Manuale d’uso PAR-10W-7-R 25. GARANZIA ED ASSISTENZA Tutti i prodotti SOUNDSATION dispongono di una garanzia di due anni. Questa garanzia di due anni è valida dalla data di acquisto, come indicato dal documento di acquisto. • I seguenti casi / componenti non sono coperti dalla garanzia di cui sopra: •...
- Page 27 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy...
- Page 28 www.soundsa tionmusic.com Ver 1.0 - Apr 2017...
