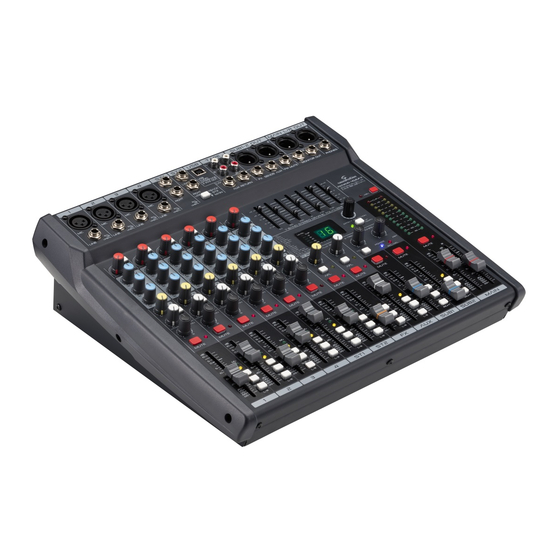

Summary of Contents for soundsation ALCHEMIX Series
- Page 1 ALCHEMIX PROFESSIONAL AUDIO Mixer Series With FX AND 24BIT/96K USB INTERFACE USER MANUAL MANUALE UTENTE Please read this manual carefully and properly take care of it Leggete questo manuale e conservatelo per future consultazioni...
- Page 2 Dear customer, First of all thanks far purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument and professional audio users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible improvements to introduce in the next future.
-
Page 3: Table Of Contents
ENGLISH TABLE OF CONTENTS 1. UNPACKING ..........................6 2. OVERVIEW ...........................6 2.1. ALCHEMIX 402 FX Main Features ........................6 2.2. ALCHEMIX 402 UFX Main Features .........................7 2.3. ALCHEMIX 602 UFX Main Features .........................8 2.4. ALCHEMIX 802 UFX Main Features .........................8 3. MAINS CONNECTION.........................9 4. - Page 4 ENGLISH ALCHEMIX SERIES User manual IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating con- ditions, which may be sufficient to constitute the risk of electric shock or death.
- Page 5 ENGLISH ALCHEMIX SERIES User manual 3)^Ventilation Do not block areas of ventilation opening. Failure to do could result in fire. Always install according to the manufacturer's instructions. 4)^Object and Liquid Entry Objects do not fall into and liquids are not spilled into the inside of the apparatus for safety.
-
Page 6: Unpacking
ENGLISH ALCHEMIX SERIES User manual UNPACKING Thank you for purchasing the ALCHEMIX mixer. You have acquired a mixing console whose small size belies its versatility and audio performance. Each unit has been well tested and shipped in perfect operating conditions. Carefully unpack the carton and... -
Page 7: Alchemix 402 Ufx Main Features
ENGLISH ALCHEMIX SERIES User manual f Group 1-2 XLR outputs with 60mm Fader, Mute, AFL, Master Left and Right assign- ment f 7-Band Graphic EQ on Master Bus with precision filters f 24-bit/48kHz 16-Preset Digital Effect with Footswitch Out, TAP-Tempo Button and... -
Page 8: Alchemix 602 Ufx Main Features
ENGLISH ALCHEMIX SERIES User manual 2.3. ALCHEMIX 602 UFX Main Features f 10 Total Channels f 6 Mic/Line channels with wide-range gain noiseless preamps, XLR and balanced ¼” Jack connectors, 75Hz Low-Cut filter, +48V Phantom Power, Signal/Peak Indicator f 2 Stereo Line Channels with balanced ¼” Jack inputs, with gain and Peak Indicator f 3-Band EQ, Pan/Balance, Mute, PFL, Group 1-2, Main L-R, 60mm Volume Fader f 2 AUX sends (1 with Pre/Post selection for internal DFX or AUX1 Out;... -
Page 9: Mains Connection
ENGLISH ALCHEMIX SERIES User manual f 7-Band Graphic EQ on Master Bus with precision filters f 24-bit/48kHz 16-Preset Digital Effect with Footswitch Out, TAP-Tempo Button and up to 2 Adjustable Parameters for each Preset f USB Stereo In/Out Sound Card with up to 96kHz/24-bit recording/playback capa-... -
Page 10: Audio Connections
ENGLISH ALCHEMIX SERIES User manual 4. AUDIO CONNECTIONS You will need several audio cables for the various connections of the mixer. See the fol- lowing pictures that show the internal wiring of these cables. Be sure to use only high quality cables. - Page 11 ENGLISH ALCHEMIX SERIES User manual L/mono L/mono Drum Machine Electronic Keyboard RIGHT RIGHT 1/4“ (6.3mm) mono jack connectors can be used in all ALCHEMIX mixers for LINE IN inputs. LINE UNBAL 1/4“ (6.3mm) mono jack connectors can be used in all ALCHEMIX mixers for Head- phones output.
-
Page 12: Xlr Connections
ENGLISH ALCHEMIX SERIES User manual In the ALCHEMIX series mixers, there are other connections that require the use of mono 1/4 “jack connectors that will be explained later. The connections are as follows: FX SENDS AUX FW MUTE AUX RETURN 4.3. -
Page 13: Rear Panel
ENGLISH ALCHEMIX SERIES User manual 5. REAR PANEL Power 150-240V~50/60H FUSE: T1A H 250V 1)^IEC Socket with Fuse holder Plug the power cord into an AC socket properly configured for your particular model. In case of fuse burn, to prevent the risk of fire and damaging the unit, please use only of the recommended fuse type as indicated in the rear panel silkscreening. -
Page 14: Mono Mic/Line Inputs And Controls
ENGLISH ALCHEMIX SERIES User manual 6. MONO MIC/LINE INPUTS AND CONTROLS This is a female XLR connector that accepts a balanced microphone input from any type of microphone, and other balanced audiol sources. These 1/4” jacks share circuitry (but not phantom... - Page 15 ENGLISH ALCHEMIX SERIES User manual This switch is used to route the channel signal to (15) SUB 1-2 Output. When this button is pressed, the signal is sent from the input channel to the headset and the corresponding yellow LED lights up. Since this...
-
Page 16: Stereo Inputs And Controls
ENGLISH ALCHEMIX SERIES User manual 7. STEREO INPUTS AND CONTROLS Stereo channels have two line-level inputs. In case of mono sources, use LEFT (MONO) input only. It will be routed equally on both left and right channel of MAIN bus. - Page 17 AUX knob and the AUX slider. In all ALCHEMIX series mixers, except for the 402 FX model, the ST2 stereo channel controls can be dedicated to the USB input on the front panel.
-
Page 18: Common Inputs/Outputs
ENGLISH ALCHEMIX SERIES User manual 8. COMMON INPUTS/OUTPUTS As explained in “4. AUDIO CONNECTIONS” on page 10, ALCHEMIX mixers, in addi- tion to the MONO MIC/LINE and STEREO input channels, feature other common inputs and outputs. Below is a brief explanation for each of them. -
Page 19: Fw Mute Input
ENGLISH ALCHEMIX SERIES User manual 8.4. FW MUTE Input By connecting a standard switch-type pedal to this input, internal effects can be activated / deactivated. When the internal effects are deactivated, “ ” will appear on the mixer display to indicate that the effects processor has FW MUTE been deactivated via the footswitch. -
Page 20: Sub 1-2 Outputs
These outputs can be connected to active speakers, amplifiers, PA systems, etc. 9. GENERAL CONTROLS On the right side of the ALCHEMIX series mixers there are a series of general controls which will be explained below. 9.1. -
Page 21: 2-Trk/Cd Section
ENGLISH ALCHEMIX SERIES User manual 9.3. 2-TRK/CD Section This control adjusts the signal level of the TAPE IN 2-trk/cd input When this button is pressed, the AUX sends the “Post-Fade” signal to the Monitor / Headphone to main output. The corresponding yellow LED lights up. -
Page 22: Aux Section
ENGLISH ALCHEMIX SERIES User manual 9.6. AUX Section This fader is used to set the level of AUX RETURN incoming signal to MAIN or SUB 1-2 outputs. This button is used to route the audio signal from the AUX RETURN input to the main output. -
Page 23: Main Section
ENGLISH ALCHEMIX SERIES User manual 9.8. MAIN Section This fader controls the level of the audio mute signal present on the MAIN OUT L (Left) output. This fader controls the level of the audio signal present on the MAIN OUT R (Right) output. -
Page 24: Phantom Power
ENGLISH ALCHEMIX SERIES User manual 10. PHANTOM POWER The ALCHEMIX series mixers are able to power condens- er microphones that require a voltage up to + 48VDC (PHANTOM POWER). By pressing the [+ 48V] button, all mono channels with an XLR connector will be powered. -
Page 25: X 7 Segments Display And Effect Vu Meter
ENGLISH ALCHEMIX SERIES User manual 12.1. 2 x 7 Segments Display and Effect VU Meter The display ( 2x 7 Segments) indicates the number of the currently selected LEVEL effect and the parameter values related CLIP to the effect during the setting. -
Page 26: Effects And Parameters Table
ENGLISH ALCHEMIX SERIES User manual 12.4. Effects and Parameters Table Min. Max. EFFECT PROG. Min Val Max Val TAP LED Value Value ON/OFF HALL Rev. Time (approx. (approx. Brilliance lighting 1.0 sec) 8.0 sec) ON/OFF ROOM Rev. Time (approx. (approx. -
Page 27: Usb Connection
ALCHEMIX SERIES User manual 13. USB CONNECTION All the mixers of the ALCHEMIX series, with the exception of the 402 FX model, are equipped with a 24 bit / 96kHz USB Stereo Input / Output sound card which allows you to connect to a computer and record or play high quality audio files. -
Page 28: Specifications
ENGLISH ALCHEMIX SERIES User manual 14. SPECIFICATIONS ALCHEMIX Model 402 FX 402 UFX 602 UFX 802 UFX 4 Mic/Line + 4 Mic/Line + 6 Mic/Line + 8 Mic/Line + Configuration Channels 2 Stereo 2 Stereo 2 Stereo 2 Stereo Nominal Gain (Mic/... - Page 29 ENGLISH ALCHEMIX SERIES User manual Noise ERN Mic Input < -122dB (150ohm) Ratio < -85dB Equalization Mono MIC (Treble/Mid/ ±15dB (12KHz HF / 2.5 KHz MF/60Hz LF) Bass) Stereo Line (Treble/Mid/ ±15dB (12KHz HF / 2.5 KHz MF/80Hz LF) Bass)
-
Page 30: Warranty And Service
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual parts or the entire appliance. Any defective parts removed from a product during the course of a warranty claim shall become the property of SOUNDSATION. - Page 31 ITALIANO SOMMARIO 1. DISIMBALLAGGIO ........................34 2. DESCRIZIONE .......................... 34 2.1. Caratteristiche Principali ALCHEMIX 402 FX ....................34 2.2. Caratteristiche Principali ALCHEMIX 402 UFX ...................35 2.3. Caratteristiche Principali ALCHEMIX 602 UFX ...................36 2.4. Caratteristiche Principali ALCHEMIX 802 UFX ...................36 3. CONNESSIONE ALLA RETE ELETTRICA .................. 37 CONNESSIONI AUDIO ......................
- Page 32 ITALIANO IMPORTANTI SIMBOLI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte Il simbolo viene utilizzato nella documentazione di servizio per indi- care che uno specifico componente può...
- Page 33 ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 3) VENTILAZIONE Non ostruite le prese d’aria per la ventilazione: ciò potrebbe provocare incendi. Installa- te sempre l’unità secondo le istruzioni del produttore. 4) Introduzione di oggetti e liquidi Non introdurre oggetti o versare liquidi all’interno dell’apparato per ragioni di sicurezza 5) Cavo di alimentazione e spina Evitate che il cavo di alimentazione venga calpestato o schiacciato, in particolare in prossimità...
-
Page 34: Disimballaggio
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX DISIMBALLAGGIO Grazie per aver acquistato il mixer ALCHEMIX. Hai acquistato una console di missaggio le cui dimensioni ridotte nascondono la sua versatilità e prestazioni audio. Ogni unità è stata testata e spedita in perfette condizioni operative. Disimballare con cura il cartone e controllare il contenuto per assicurarsi che tutte le parti siano presenti e in buone condizioni f 1 x Mixer ALCHEMIX... -
Page 35: Caratteristiche Principali Alchemix 402 Ufx
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX f Ritorni Effetto/AUX1 e AUX2 con fader da 60mm, Mute, AFL, Group1-2, assegnazio- ne L-R, e ingressi Jack da 63mm bilanciati f Uscite XLR per I Gruppi 1 e 2 con fader da 60mm, Mute, AFL, e assegnazioni master Left e Right f EQ grafico a 7-Bande con filtri di precisione sul bus principale f Effetto Digitale a 24-bit/48kHz con 16-Preset, Pedale Mute, tasto Tap-Tempo e fino... -
Page 36: Caratteristiche Principali Alchemix 602 Ufx
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 2.3. Caratteristiche Principali ALCHEMIX 602 UFX f 10 Canali in Totale f 6 Canali Mic/Line con preamp a basso rumore e gain con ampia escursione, XLR e Jack bilanciati da 6.3mm, filtro Low-Cut a 75Hz, alimentazione Phantom +48V, Indicatore Led di Segnale/Picco f 2 Canali Stereo di Linea con Jack da 63mm bilanciati, con regolazione di guadagno e Indicatore di Segnale/Picco... -
Page 37: Connessione Alla Rete Elettrica
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX f Ritorni Effetto/AUX1 e AUX2 con fader da 60mm, Mute, AFL, Group1-2, assegnazio- ne L-R, e ingressi Jack da 63mm bilanciati f Uscite XLR per I Gruppi 1 e 2 con fader da 60mm, Mute, AFL, e assegnazioni master Left e Right f EQ grafico a 7-Bande con filtri di precisione sul bus principale f Effetto Digitale a 24-bit/48kHz con 16-Preset, Pedale Mute, tasto Tap-Tempo e fino... -
Page 38: Connessioni Audio
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 4. CONNESSIONI AUDIO Saranno necessari più cavi per le varie connessioni da e verso il mixer. Fare riferimento alle immagini sotto che mostrano il cablaggio interno di questi cavi. Assicurarsi di utiliz- zare solo cavi di alta qualità. 4.1. - Page 39 ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX L/mono L/mono Drum Machine Electronic Keyboard RIGHT RIGHT I connettori jack mono da 1/4“ si usano in tutti i mixer della serie ALCHEMIX per gli ingressi LINE IN. LINE UNBAL I connettori jack mono da 1/4“ si usano in tutti i mixer della serie ALCHEMIX per l’in- gresso Cuffie (PHONES) .
-
Page 40: Connessioni Xlr
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX Nei mixer della serie ALCHEMIX, ci sono altre connessioni che prevedono l’utilizzo di connettori jack mono 1/4 “ che verranno spiegate successivamente. Le connessioni sono le seguenti: AUX RETURN FX SENDS AUX FW MUTE 4.3. -
Page 41: Pannello Posteriore
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 5. PANNELLO POSTERIORE Power 150-240V~50/60H FUSE: T1A H 250V PRESA IEC con PORTAfUSIBILE Collegare il cavo di alimentazione a una presa AC correttamente configurata per il modello specifico. In caso di bruciatura del fusibile, per prevenire il rischio di incendio e danneggiamento dell’unità, si prega di utilizzare solo il tipo di fusibile raccomanda- to come indicato nella serigrafia del pannello posteriore. -
Page 42: Ingressi Mono Mic/Line E Controlli
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 6. INGRESSI MONO MIC/LINE E CONTROLLI Questo è un connettore XLR femmina che accetta un ingresso microfonico bilanciato da quasi tutti i tipi di microfono. Questi jack da 1/4 “condividono i circuiti (ma non l’alimentazione phantom) con i preamplificatori microfonici e possono essere pilotati da fonti bilanciate o sbilanciate... - Page 43 ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX Questi controlli regolano il livello del volume per (13) ciascun canale Questo interruttore viene utilizzato per indirizzare (14) il segnale del canale all’uscita principale (sinistra / destra - MAIN OUT L/R). Questo interruttore viene utilizzato per indirizzare (15) il segnale del canale verso le uscite SUB 1-2 Quando si preme questo pulsante, il segnale...
-
Page 44: Ingressi Stereo E Controlli
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 7. INGRESSI STEREO E CONTROLLI I canali stereo hanno ciascuno due ingressi a livello di linea. Per le fonti mono, utilizzare solo l’ingresso LEFT (MONO) ed il segnale audio sarà presente su entrambe le uscite di [MAIN OUT]. Le manopole GAIN per gli ingressi stereo regola- no la sensibilità... - Page 45 ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX (14) Questo LED Indica il segnale in arrivo. Questo pulsante viene utilizzato per selezionare il segnale AUX come pre o post fader. Quando il pulsante è premuto, il segnale viene controllato (15) solo dalla manopola AUX. Se il pulsante non è premuto, il il segnale viene controllato sia dalla manopola AUX che dallo slider AUX.
-
Page 46: Ingressi/Uscite Comuni
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 8. INGRESSI/USCITE COMUNI Come spiegato nella sezione “4. CONNESSIONI AUDIO” on page 38, nei mixer della serie ALCHEMIX, oltre ai canali di ingresso MONO MIC/LINE e STEREO, ci sono altri in- gressi ed uscite comuni. Di seguito viene riportata una breve spiegazione per ciascuno di essi. -
Page 47: Ingresso Fw Mute
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 8.4. Ingresso FW MUTE Collegando a questo ingresso un pedale standard di tipo switch si possono attivare/disattivare gli effetti interni. Quando gli effetti interni sono disattivati, sul display del mixer comparirà “ ” ad indicare che il processore effet- FW MUTE ti è... -
Page 48: Uscite Sub 1-2
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 8.8. Uscite SUB 1-2 SUB1-2 OUT Queste sono uscite di tipo XLR servo bilanciate che con- sentono all’utente di collegare cavi bilanciati o sbilanciati senza influire sul livello di uscita. Queste uscite possono essere collegate a diffusori attivi, amplificatori, sistemi PA, etc. -
Page 49: Sezione 2-Trk/Cd
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 9.3. Sezione 2-TRK/CD Questo controllo regola il livello del segnale 2-trk/cd dell’ingresso TAPE IN Se si preme questo pulsante, Il segnale audio proveniente da TAPE IN viene inviato direttamente to main all’uscita MAIN OUT L/R. 9.4. -
Page 50: Sezione Aux
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 9.6. Sezione AUX Questo fader viene utilizzato per impostare il livello del segnale di ingresso AUX RETURN sulle uscite MAIN o SUB 1-2. Questo pulsante viene utilizzato per indirizzare il segnale audio proveniente dall’ingresso AUX RE- TURN all’uscita principale. -
Page 51: Sezione Main
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 9.8. Sezione MAIN Questo fader controlla il livello del seg- nale audio presente sull’uscita MAIN OUT mute L (Sinistra). Questo fader controlla il livello del seg- nale audio presente sull’uscita MAIN OUT R (Destra) Questo pulsante viene utilizzato per mettere in mute il segnale audio presen- te sulle uscite MAIN OUT L/R. -
Page 52: Alimemtazione Phantom
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 10. ALIMEMTAZIONE PHANTOM I mixer della serie ALCHEMIX sono in grado di alimentare microfoni a condensatore che richiedono una tensione fino a +48VDC (ALIMENTAZIONE PHANTOM). Premendo il pulsante [+48V], tutti i canali mono con connettore XLR +48v verranno alimentati. -
Page 53: Display 2 X 7 Segmenti E Vu Meter Effetto
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 12.1. Display 2 x 7 Segmenti e VU METER effetto Il display (2 x 7 Segmenti) indica il numero dell’effetto correntemente se- LEVEL lezionato e i valori di parametri correlati CLIP all’effetto durante l’impostazione Il VU Meter a LED da l’indicazione 24-bit DSP Multi-FX Processor sull’intensità... -
Page 54: Tabella Effetti E Parametri
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 12.4. Tabella Effetti e Parametri Valore Valore EFFETTO PROG. Val Min Val Max TAP LED Min. Max. Tempo HALL (Circa (Circa Brilliantezza ON/OFF Reverb 1.0 sec) 8.0 sec) Tempo ROOM (Circa (Circa Brilliantezza ON/OFF Reverb 0.5 sec) 4.0 sec) -
Page 55: Connessione Usb
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 13. CONNESSIONE USB Tutti i mixer della serie ALCHEMIX, ad eccezione del modello 402 FX, sono equipaggiati di una scheda audio Input/ Output stereo USB a 24 bit / 96kHz la quale, consente di collegarsi a un computer e registrare o riprodurre file audio di alta qualità. -
Page 56: Specifiche
ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX 14. SPECIFICHE Modello ALCHEMIX 402 FX 402 UFX 602 UFX 802 UFX 4 Mic/Line + 4 Mic/Line + 6 Mic/Line + 8 Mic/Line + Configurazione Canali 2 Stereo 2 Stereo 2 Stereo 2 Stereo Guadagno Nominale 60 dB, 40 dB, 20 dB (Mic/Line/Stereo Line) - Page 57 ITALIANO MANUALE D’USO MIXER SERIE ALCHEMIX Distirsione Armonica <0.006% Totale Rumore ERN Ingresso Mic < -122dB (150ohm) Rapporto < -85dB Equalizzazione Mono MIC (Alti/Medi/ ±15dB (12KHz HF / 2.5 KHz MF/60Hz LF) Bassi) Stereo Line (Alti/Medi/ ±15dB (12KHz HF / 2.5 KHz MF/80Hz LF) Bassi) Informazioni Generali 16 Effetti, 24-bit Sigma-Delta, 256 sovra-campionamenti a...
-
Page 58: Garanzia E Assistenza
In alternativa è possibile inviare il prodotto a SERVICE CENTER SOUNDSATION - Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italia. Per poter inviare un prodotto al centro di assistenza è necessario un numero di RMA. Le spese di trasporto devono essere coperte dal proprietario del prodotto. - Page 59 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato di FRENEXPORT SPA - Italy...
- Page 60 www.soundsa tionmusic.com Ver 1.0- Oct. 2019...
