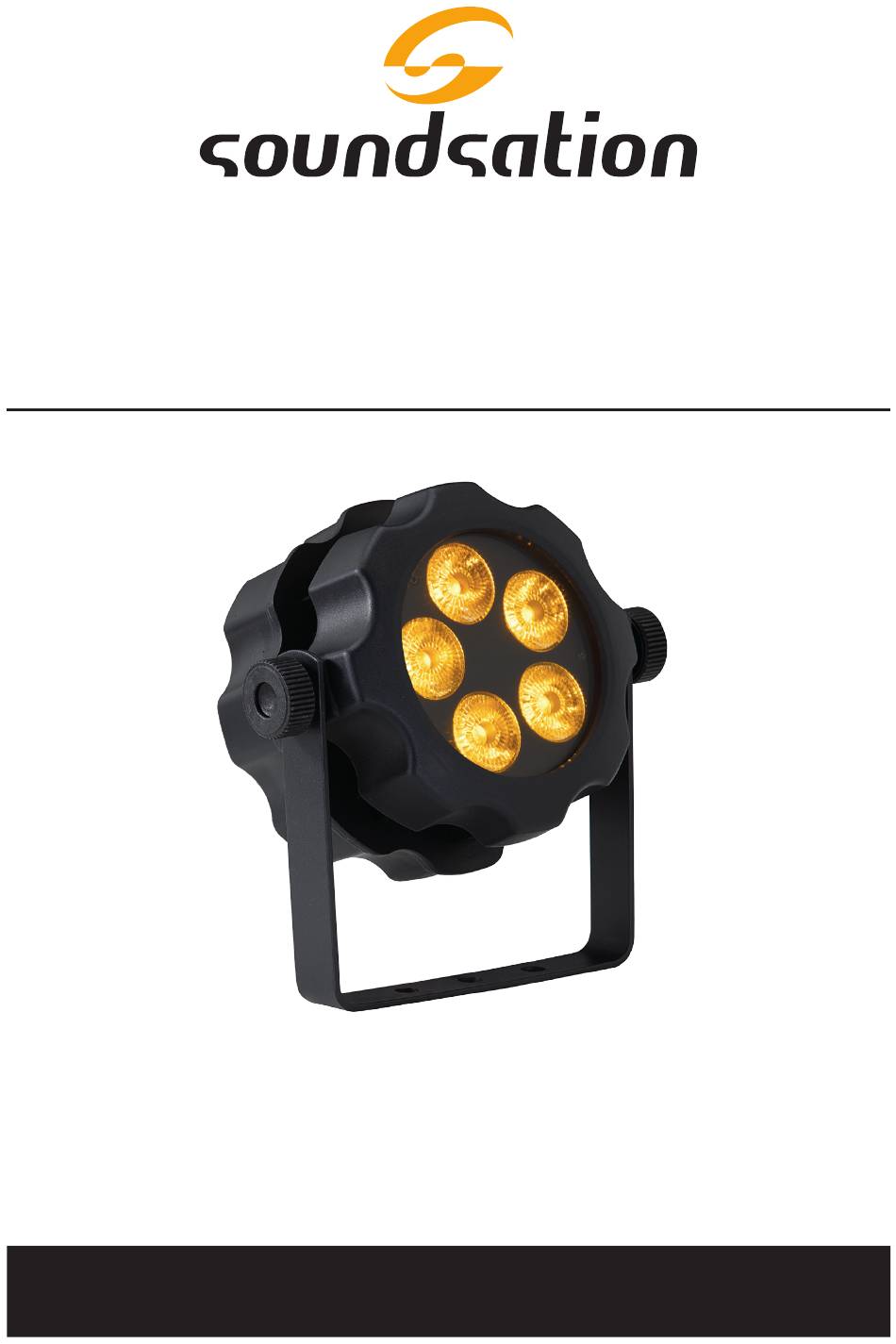

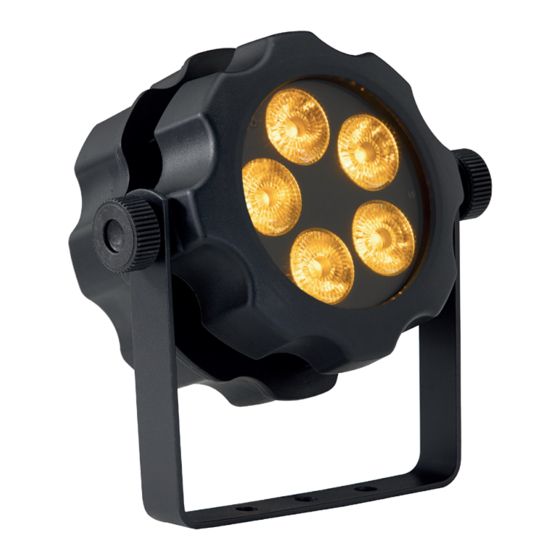

- Page 1 PAR-5-18W-IP65 5*18W RGBWA+UV 6IN1 LED WA TERPROOF PAR LIGHT USER MANUAL MANUALE UTENTE Please read this manual carefully and properly take care of it Leggete questo manuale e conservatelo per future consultazioni...
- Page 2 Dear customer, First of all thanks far purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument and professional audio users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible improvements to introduce in the next future.
-
Page 3: Table Of Contents
ENGLISH TABLE OF CONTENTS 1. INTRODUCTION ......................5 1.1. UNPACKING ................................6 1.2. Accessories ................................6 2. PRODUCT SPECIFICATION ..................6 2.1. Lumen (@ 1 meter) ...............................7 3. MAINS CONNECTIONS .....................7 4. DMX CONNECTION ....................8 4.1. DMX Terminator ..............................9 4.2. 3-Pin vs 5-Pin DMX cables ..........................9 5. - Page 4 ENGLISH PAR-5-18W-IP65 User manual IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating con- ditions, which may be sufficient to constitute the risk of electric shock or death.
-
Page 5: Introduction
INTRODUCTION Thank you for purchasing our PAR-5-18W-IP65. Enjoy your new equipment and make sure to read this manual carefully before operation! This user manual is made to provide both an overview of controls, as well as informa-... -
Page 6: Unpacking
1.2. Accessories SOUNDSATION can supply a wide range of quality accessories that you can use with your PAR, like Cables, Splitters, DMX controllers, and a wide range of other fixtures. All products in our catalogue has been long tested with this device, so we recommend you to use Genuine SOUNDSATION Accessories and Parts. -
Page 7: Lumen (@ 1 Meter)
Full Color 7000Lux 3. MAINS CONNECTIONS PAR-5-18W-IP65 is equipped with waterproof AC input and output connections. There- fore, they allow the fixture to be connected to power in compliance with IP65 protec- tion standards. Looking at the rear panel of the fixture (read “6. CONTROL PANEL & CONNECTIONS”... -
Page 8: Dmx Connection
The picture below shows normal DMX wiring. It uses shielded 2-conductor twisted pair cable with 3-Pin XLR plugs and sockets. PAR-5-18W-IP65 uses 3-Pin waterproof DMX In/Out plug and socket for daisy chain connection to a controller and to other fixtures. -
Page 9: Dmx Terminator
ENGLISH PAR-5-18W-IP65 User manual It is also possible that you need extension cables to connect this PAR to to any other DMX units. Extensions of 3m each are available on www.soundsationmusic.com. Model Name Description SKU Code WEC-17DMX-03 3m Ext. Waterproof DMX Cable, 17mm Female Connector L757L 4.1. - Page 10 ENGLISH PAR-5-18W-IP65 User manual the national standard during the installation. The authorized dealer must only carry out the installation. The installation of the fixture has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming demolition. The installation must always be secured with a secondary safety attachment, e.g.
-
Page 11: Control Panel & Connections
(A) related to wire section of the first unit in the chain. Always keep in mind that each PAR-5-18W-IP65 has 100W power con- sumption. -
Page 12: Fixture Setup
ENGLISH PAR-5-18W-IP65 User manual MENU - Press this button to enter the menu DOWN - Press it to pass to previous menu UP - Press to go to next menu ENTER - Press to choose the selected function 6.1. Fixture Setup... - Page 13 ENGLISH PAR-5-18W-IP65 User manual function. Then press ENTER again to confirm. ShoU Color Mode ( ) - The fixtures shows one among 63 preset colors. You can choose Colo the color, and adjust dimmer amount from 0 to 255. To activate color mode, when you...
- Page 14 ENGLISH PAR-5-18W-IP65 User manual SOUND Mode This function allows sounds in the environment to control the PAR. It will then run color change presets according to sound level. To activate this function, press MENU button repeatedly to reach page. Press ENTER to adjust. The display will show current SoUn state and flash.
-
Page 15: Dmx Mode Charts
ENGLISH PAR-5-18W-IP65 User manual Test This function automatically runs basic colors (Red, Green, Blue, White, Amber, Purple), and it is used to test LEDs, especially for service purposes. To enter this page, press MENU button repeatedly to reach page. Press ENTER; the display will flash. The test unit will show all colors in cycle. -
Page 16: Specifications
ENGLISH PAR-5-18W-IP65 User manual 000-004 Remain unchanged 005-080 LED select (1-63 types) 081-150 Strobe mode 151-220 Fade mode 221-255 Sound control mode 8. SPECIFICATIONS Light Source 6pcs 18W RGBWA/UV 6in1 LED Lens Angle 18° 7000 (Full Bright); 900 (Red); 1700 (Green); 1700 (Blue); 1900 Lumen @ 1m (White);... -
Page 17: Warranty And Service
Alternatively you can send the product to SOUNDSATION SERVICE CENTER – Via Enzo Ferrari , 10 – 62017 Porto Recanati - Italy . In order to send a product to service center you need an RMA number. -
Page 18: Warning
ENGLISH PAR-5-18W-IP65 User manual 10. W ARNING PLEASE READ CAREFULLY – EU and EEA (Norway, Iceland and Liechtenstein) only This symbol indicates that this product is not to be disposed of with your household waste, according to the WEEE Directive (2202/96/EC) and your national law. - Page 19 ITALIANO MANUALE D’USO PAR-5-18-IP65 SOMMARIO 1. INTRODUZIONE .......................21 1.1. Apertura Imballo ..............................22 1.2. Accessori .................................22 2. CARATTERISTICHE PRINCIPALI ................22 2.1. Lumen (@ 1 metro) .............................23 3. CONNESSIONI DI RETE ...................23 4. CONNESSIONE DMX ....................24 4.1. Terminatore DMX ..............................25 4.2. Cavi DMX 3-Poli / 5-Poli ............................25 5.
- Page 20 ITALIANO MANUALE D’USO PAR-5-18W-IP65 IMPORTANTI SIMBOLI DI SICUREZZA IMPORTANTI SIMBOLI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte.
-
Page 21: Introduzione
Utilizzate solo accessori / componenti suggeriti dal produttore. INTRODUZIONE Grazie per aver acquistato il nostro faro PAR-5-18W-IP65. Godetevi la tua nuova attrezzatura e assicuratevi di leggere attentamente questo manuale prima di mettere in funzione il dispositivo! Questo manuale utente è... -
Page 22: Apertura Imballo
Si prega di non intraprendere alcuna azione senza prima contattarci. 1.2. Accessori SOUNDSATION può fornire una vasta gamma di accessori di qualità che è possibile utilizzare con il vostro faro, come cavi, splitter, controller DMX e una vasta gamma di altri proiettori. -
Page 23: Lumen (@ 1 Metro)
Tutti i Colori insieme 7000Lux 3. CONNESSIONI DI RETE Il PAR-5-18W-IP65 è dotato di connessioni di ingresso e uscita AC impermeabili. Quin- di, consentono al dispositivo di essere collegato alla rete elettrica in conformità con gli standard di protezione IP65. -
Page 24: Connessione Dmx
ITALIANO MANUALE D’USO PAR-5-18W-IP65 da un esperto Nella confezione è presente anche un cavo adattatore da 1 m con spina Schuko EU e presa di alimentazione IP65 da 21 mm. Questo cavo viene sostanzialmente utilizzato per testare e configurare il PAR prima dell’installazione. È anche possibile che siano necessari cavi di prolunga per collegare questo PAR all’alimentazione. -
Page 25: Terminatore Dmx
Tuttavia, due sono gli standard più comuni: XLR a 5 poli e sistema XLR a 3 poli. Se si desidera collegare il PAR-5-18W-IP65 a un dispo- sitivo di ingresso XLR a 5 poli è necessario utilizzare un cavo adattatore o farlo da soli... -
Page 26: Installazione
ITALIANO MANUALE D’USO PAR-5-18W-IP65 5. INSTALLAZIONE Prestare attenzione alla sicurezza! Si prega di considerare rispettivamente la EN 60598-2-17 e lo standard nazionale durante l’installazione. Il rivenditore autorizzato deve eseguire solo l’installazione. L’installazione dell’apparecchiatura deve essere fatta e costruita in modo da poter reggere 10 volte il peso per 1 ora senza problemi di demolizione. -
Page 27: Pannello Di Controllo & Connessioni
ITALIANO MANUALE D’USO PAR-5-18-IP65 non vi siano materiali altamente infiammabili (articoli di decorazione, ecc.) entro una distanza minima di 0,5 metri. Il faro può essere montato con qualsiasi orientamento su un traliccio o trave, senza alterarne le caratteristiche di funzionamento. f Utilizzare morsetti adatti alla sezione del traliccio su cui si desidera fissare la testa mobile. -
Page 28: Impostazioni
Accertarsi che il consumo di corrente totale di tutti i dispositivi collegati non superi il carico massimo specificato in ampere (A) relativo alla sezione dei fili della prima unità della catena. Tenere sempre presente che ogni PAR-5-18W-IP65 ha un consu- mo energetico di 100 W. - Page 29 ITALIANO MANUALE D’USO PAR-5-18-IP65 Modo SHOW Premere ripetutamente il tasto MENU fino a raggiungere la pagina . Questa funzio- ShNd ne permette di scegliere fra quattro diverse modalità di funzionamento: Modo Auto ( ) - Il faro esegue casualmente uno dei seguenti programmi: color/ ShoU jump/fade .
- Page 30 ITALIANO MANUALE D’USO PAR-5-18W-IP65 mostrerà la velocità di fade attualmente selezionata (da ). Premere ENTER di Sp00 Sp99 nuovo; il display lampeggerà. Ora, premendo UP o DOWN, potete regolare la velocità. Una volta fatto, premete di nuovo ENTER per confermare; il display smetterà di lam- peggiare.
-
Page 31: Tabella Dei Modi Dmx
ITALIANO MANUALE D’USO PAR-5-18-IP65 fino a raggiungere la pagina . Premere ENTER; il display mostrerà (display posi- disp disp tive) o (invertito), e lampeggerà. Premete quindi UP or DOWN Per cambiare verso. dsip NOTA: tenete presente che una volta premuto UP o DOWN, si tornerà al menu principale;... -
Page 32: Specifiche
ITALIANO MANUALE D’USO PAR-5-18W-IP65 000-255 G Dimmer, 0-100% 000-255 B Dimmer, 0-100% 000-255 W Dimmer, 0-100% 000-255 A Dimmer, 0-100% 000-255 UV Dimmer, 0-100% 000-004 Nessun cambiamento 005-080 Selezione 63 Colori disponibili 081-150 Modo Strobo 151-220 Modo Fade 221-255 Modo Sound 8. -
Page 33: Garanzia E Assistenza
In alternativa è possi- bile inviare il prodotto a SERVICE CENTER SOUNDSATION - Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italia. Per poter inviare un prodotto al centro di assistenza è necessario un numero di RMA. -
Page 34: Avviso
ITALIANO MANUALE D’USO PAR-5-18W-IP65 10. A VVISO LEGGETE ATTENTAMENTE - solo per UE e SEE (Norvegia, Islanda e Liechtenstein) Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, in base alla direttiva RAEE (2202/96/CE) e legislazione nazionale. - Page 35 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato di FRENEXPORT SPA - Italy...
- Page 36 www.soundsa tionmusic.com Ver. 2.0 - Jun 2020...
