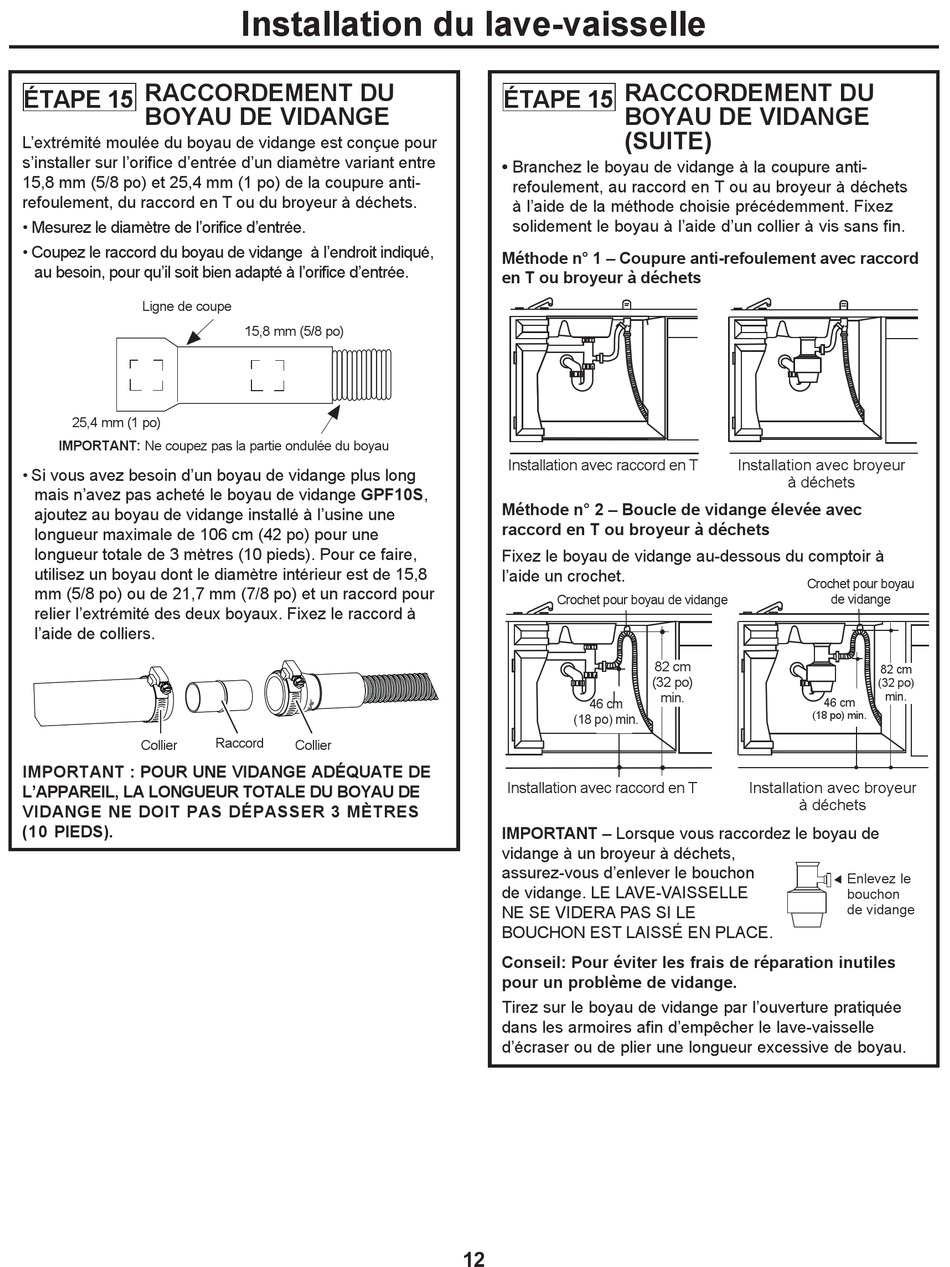

RACCORDEMENT DU
ÉTAPE 15
BOYAU DE VIDANGE
L'extrémité moulée du boyau de vidange est conçue pour
s'installer sur l'orifice d'entrée d'un diamètre variant entre
15,8 mm (5/8 po) et 25,4 mm (1 po) de la coupure anti-
refoulement, du raccord en T ou du broyeur à déchets.
• Mesurez le diamètre de l'orifice d'entrée.
• Coupez le raccord du boyau de vidange à l'endroit indiqué,
au besoin, pour qu'il soit bien adapté à l'orifice d'entrée.
Ligne de coupe
25,4 mm (1 po)
IMPORTANT: Ne coupez pas la partie ondulée du boyau
• Si vous avez besoin d'un boyau de vidange plus long
mais n'avez pas acheté le boyau de vidange GPF10S,
ajoutez au boyau de vidange installé à l'usine une
longueur maximale de 106 cm (42 po) pour une
longueur totale de 3 mètres (10 pieds). Pour ce faire,
utilisez un boyau dont le diamètre intérieur est de 15,8
mm (5/8 po) ou de 21,7 mm (7/8 po) et un raccord pour
relier l'extrémité des deux boyaux. Fixez le raccord à
l'aide de colliers.
Collier
IMPORTANT : POUR UNE VIDANGE ADÉQUATE DE
L'APPAREIL, LA LONGUEUR TOTALE DU BOYAU DE
VIDANGE NE DOIT PAS DÉPASSER 3 MÈTRES
(10 PIEDS).
Installation du lave-vaisselle
15,8 mm (5/8 po)
Raccord
Collier
RACCORDEMENT DU
ÉTAPE 15
BOYAU DE VIDANGE
(SUITE)
• Branchez le boyau de vidange à la coupure anti-
refoulement, au raccord en T ou au broyeur à déchets
à l'aide de la méthode choisie précédemment. Fixez
solidement le boyau à l'aide d'un collier à vis sans fin.
Méthode n° 1 – Coupure anti-refoulement avec raccord
en T ou broyeur à déchets
Installation avec raccord en T
Méthode n° 2 – Boucle de vidange élevée avec
raccord en T ou broyeur à déchets
Fixez le boyau de vidange au-dessous du comptoir à
l'aide un crochet.
Crochet pour boyau de vidange
18"
46 cm
Min.
(18 po) min.
Installation avec raccord en T
IMPORTANT – Lorsque vous raccordez le boyau de
vidange à un broyeur à déchets,
assurez-vous d'enlever le bouchon
de vidange. LE LAVE-VAISSELLE
NE SE VIDERA PAS SI LE
BOUCHON EST LAISSÉ EN PLACE.
Conseil: Pour éviter les frais de réparation inutiles
pour un problème de vidange.
Tirez sur le boyau de vidange par l'ouverture pratiquée
dans les armoires afin d'empêcher le lave-vaisselle
d'écraser ou de plier une longueur excessive de boyau.
12
Installation avec broyeur
à déchets
Crochet pour boyau
82 cm
32"
(32 po)
Min.
min.
46 cm
(18 po) min.
Installation avec broyeur
à déchets
de vidange
82 cm
(32 po) 32"
min.
Min.
18"
Min.
Enlevez le
Remove
bouchon Drain
Plug
de vidange
