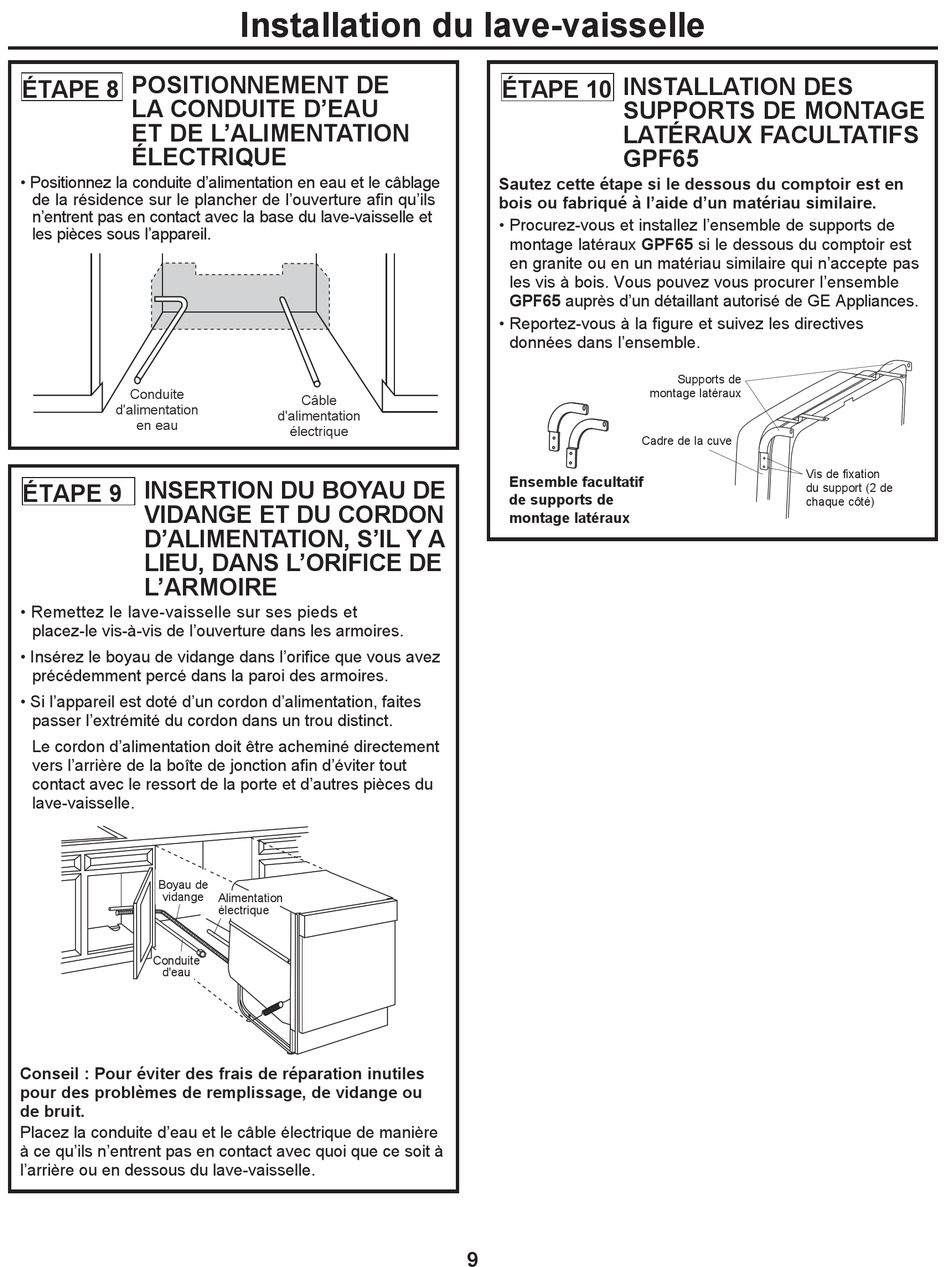

POSITIONNEMENT DE
ÉTAPE 8
LA CONDUITE D'EAU
ET DE L'ALIMENTATION
ÉLECTRIQUE
• Positionnez la conduite d'alimentation en eau et le câblage
de la résidence sur le plancher de l'ouverture afin qu'ils
n'entrent pas en contact avec la base du lave-vaisselle et
les pièces sous l'appareil.
Conduite
d'alimentation
en eau
INSERTION DU BOYAU DE
ÉTAPE 9
VIDANGE ET DU CORDON
D'ALIMENTATION, S'IL Y A
LIEU, DANS L'ORIFICE DE
L'ARMOIRE
• Remettez le lave-vaisselle sur ses pieds et
placez-le vis-à-vis de l'ouverture dans les armoires.
• Insérez le boyau de vidange dans l'orifice que vous avez
précédemment percé dans la paroi des armoires.
• Si l'appareil est doté d'un cordon d'alimentation, faites
passer l'extrémité du cordon dans un trou distinct.
Le cordon d'alimentation doit être acheminé directement
vers l'arrière de la boîte de jonction afin d'éviter tout
contact avec le ressort de la porte et d'autres pièces du
lave-vaisselle.
Boyau de
Drain
vidange
Conduite
Water
d'eau
Conseil : Pour éviter des frais de réparation inutiles
pour des problèmes de remplissage, de vidange ou
de bruit.
Placez la conduite d'eau et le câble électrique de manière
à ce qu'ils n'entrent pas en contact avec quoi que ce soit à
l'arrière ou en dessous du lave-vaisselle.
Installation du lave-vaisselle
Câble
d'alimentation
électrique
Alimentation
Power
électrique
INSTALLATION DES
ÉTAPE 10
SUPPORTS DE MONTAGE
LATÉRAUX FACULTATIFS
GPF65
Sautez cette étape si le dessous du comptoir est en
bois ou fabriqué à l'aide d'un matériau similaire.
• Procurez-vous et installez l'ensemble de supports de
montage latéraux GPF65 si le dessous du comptoir est
en granite ou en un matériau similaire qui n'accepte pas
les vis à bois. Vous pouvez vous procurer l'ensemble
GPF65 auprès d'un détaillant autorisé de GE Appliances.
• Reportez-vous à la figure et suivez les directives
données dans l'ensemble.
Cadre de la cuve
Ensemble facultatif
de supports de
montage latéraux
9
Side- Mounting Supports de
Brackets
montage latéraux
Tub Frame
Vis de fixation Bracket
Attachment
du support (2 de
chaque côté) Screws
(2 Each
