A Ouvrez le KIT COMPRENANT LES PIÈCES DE
3
FIXATION POUR LA TROISIÈME ÉTAPE.

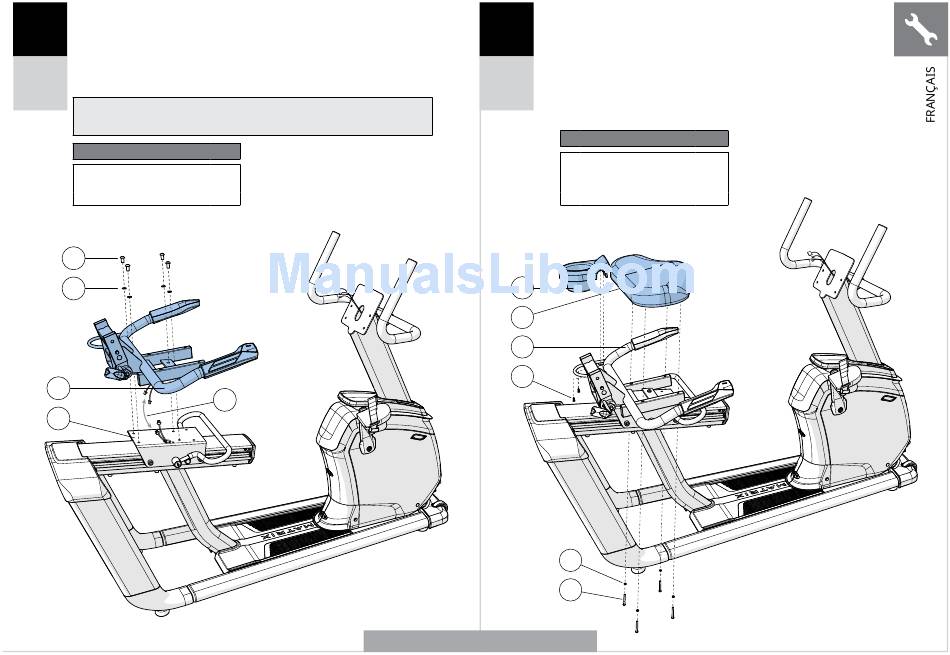

B Fixez le CHÂSSIS DE SIÈGE (8) au SYSTÈME DE COULISSEMENT
DU SIÈGE (9) en utilisant 4 BOULONS (D) et 4 RONDELLES
ÉLASTIQUES (E). Réglage de couple : 23,1 Nm/17 lb-ft.
R30
C Branchez les CÂBLES (10).
R50
Remarque : prenez garde de ne pincer aucun câble lors de la fixation du
châssis de siège.
Kit de pièces de fixation pour l'étape 3
Description
D Boulon
E Rondelle élastique
D
E
8
9
Qté
4
4
10
REPRÉSENTATION D'UN MODÈLE R50
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
4
FIXATION POUR LA QUATRIÈME ÉTAPE.
B Fixez l'ASSISE DE SIÈGE (11) au CHÂSSIS
DE SIÈGE (8) en utilisant 4 BOULONS (F)
et 4 RONDELLES ÉLASTIQUES (G).
R30
C Attachez le PORTE-BOUTEILLE (12) au CHÂSSIS DE
R50
SIÈGE (8) en utilisant 2 VIS (H).
Kit de pièces de fixation pour l'étape 4
Description
F Boulon
G Rondelle élastique
H Vis
12
11
8
H
G
F
Qté
4
4
2
