Radio control model
R/C Flugmodell
INSTRUCTION MANUAL
MONTAGEANLEITUNG
Designed for brushless electric motors
Entwickelt für Brushless Elektro Motoren
TECHNISCHE DATEN
Spannweite
Lange
Elektroantrieb
(siehe nächste Seite)
Fernsteuerung
WARNING! This radio controlled model is NOT a toy. If modified or flown carelessly it could go out of controll and
cause serious human injury or property damage. Before flying your airplane, ensure the air field is spacious enough.
Always fly it outdoors in safe areas and seek professional advice if you are unexperienced.
ACHTUNG! Dieses ferngesteuerte Modell ist KEIN Spielzeug! Es ist für fortgeschrittene Modellflugpiloten bestimmt,
die ausreichende Erfahrung im Umgang mit derartigen Modellen besitzen Bei unsachgemäßer Verwendung kann
hoher Personen- und/oder Sachschaden entstehen. Fragen Sie in einem Modellbauverein in Ihrer Nähe um
professionelle Unterstützung, wenn Sie Hilfe im Bau und Betrieb benötigen. Der Zusammenbau dieses Modells ist
durch die vielen Abbildungen selbsterklärend und ist für fortgeschrittene, erfahrene Modellbauer bestimmt.
SPECIFICATIONS
Wingspan
1220mm
Length
1000mm
Electric Motor
Radio
4 Kanal / 4 Servos

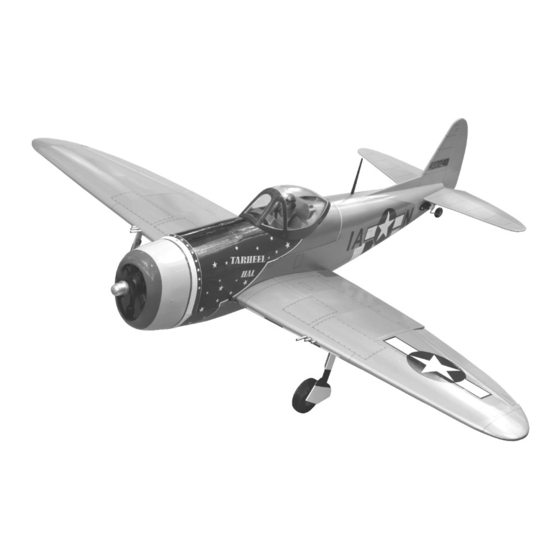

THUNDERBOLT
VQ No: VQA0100
1220mm.
1000mm.
(See next page)
4 Channel / 4 Servos
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for VQ Model P-47 THUNDERBOLT
Summary of Contents for VQ Model P-47 THUNDERBOLT
- Page 1 Radio control model R/C Flugmodell INSTRUCTION MANUAL THUNDERBOLT MONTAGEANLEITUNG Designed for brushless electric motors Entwickelt für Brushless Elektro Motoren VQ No: VQA0100 SPECIFICATIONS TECHNISCHE DATEN Wingspan 1220mm. Spannweite 1220mm Length 1000mm. Lange 1000mm Electric Motor (See next page) Elektroantrieb (siehe nächste Seite) Radio 4 Channel / 4 Servos Fernsteuerung...
